小型滑坡治理CAD大样图初步设计CAD大样图(重力式挡土墙)(dwg)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

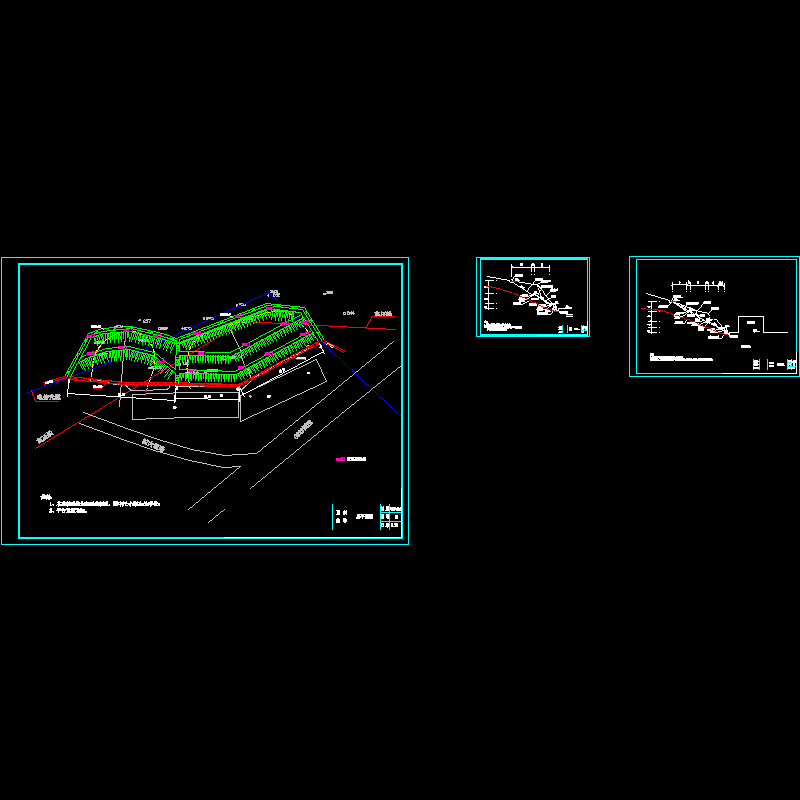

• 滑坡地质灾害治理工程总 平面布置图
• 滑坡地质灾害治理工程剖面图
• 滑坡地质灾害治理工程大样图

附件详情

滑坡体后缘坡顶标高262m，前缘坡脚标高243m。通过削坡，将滑坡体清除，在标高250m、256m处设置2级马道，平台宽度均为2.0m，铺设C15素砼护面，厚度为150mm；坡前的坡脚砌筑3.0m高的重力式挡土墙，基础埋深1.0m；削坡面坡率随滑坡滑动面空间分布而变化，形成的最终坡面采用放坡支护。坡顶、坡体、坡脚设置纵横向排水沟。
6张图，编制于2012年。

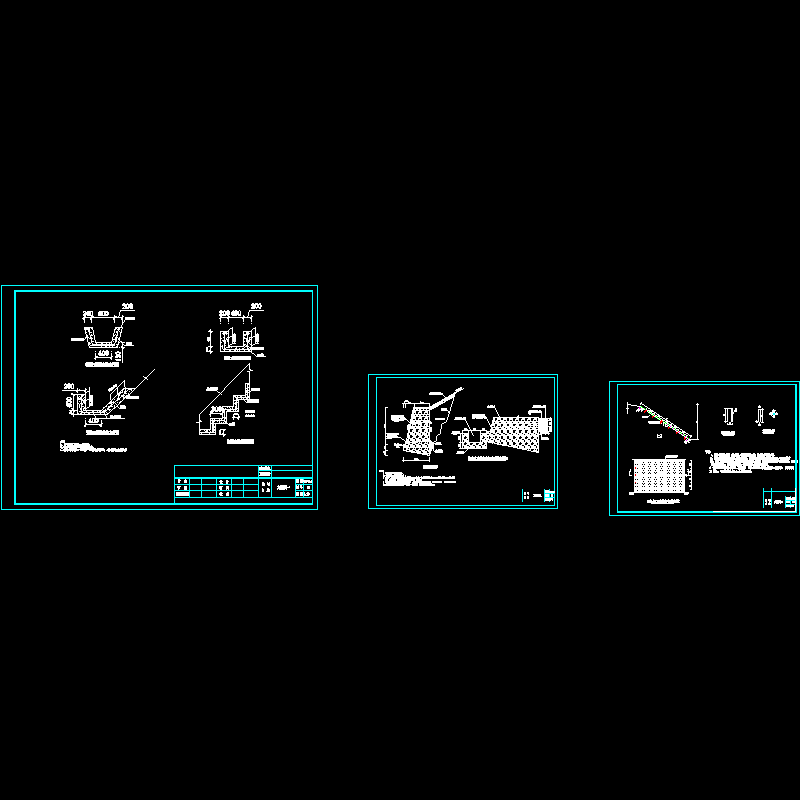

重力式挡土墙大样图

大样图1.dwg

滑坡平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
