钻孔灌注桩加锚杆支护基坑围护CAD施工图纸(dwg)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该附件包含地质报告、地层柱状图、基坑围护结构平面图、内支撑设计剖面图、支撑计算及方案1、2图纸。
共11张图。

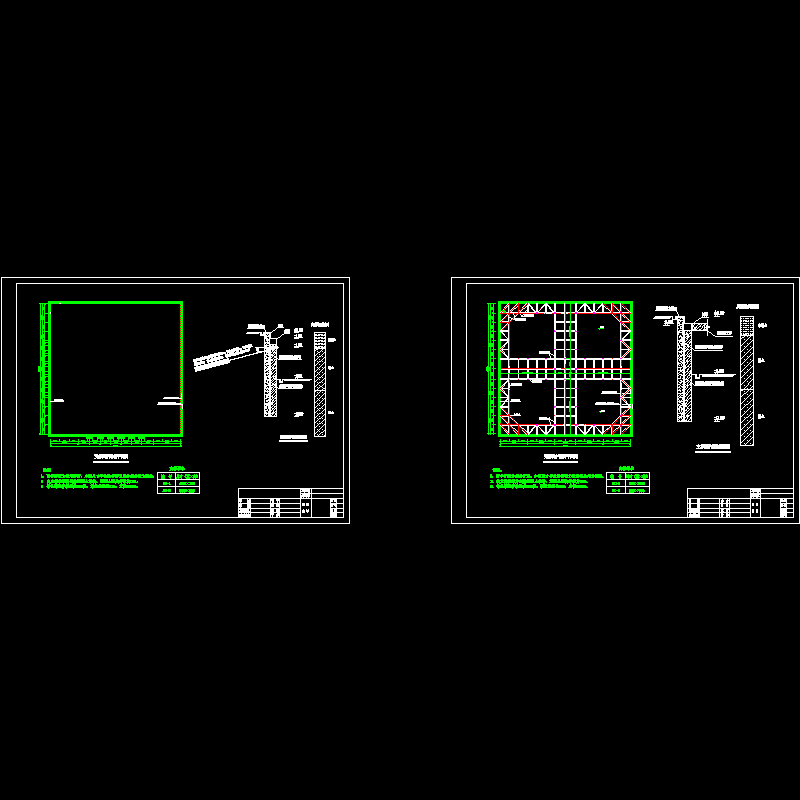

锚杆结构剖面图

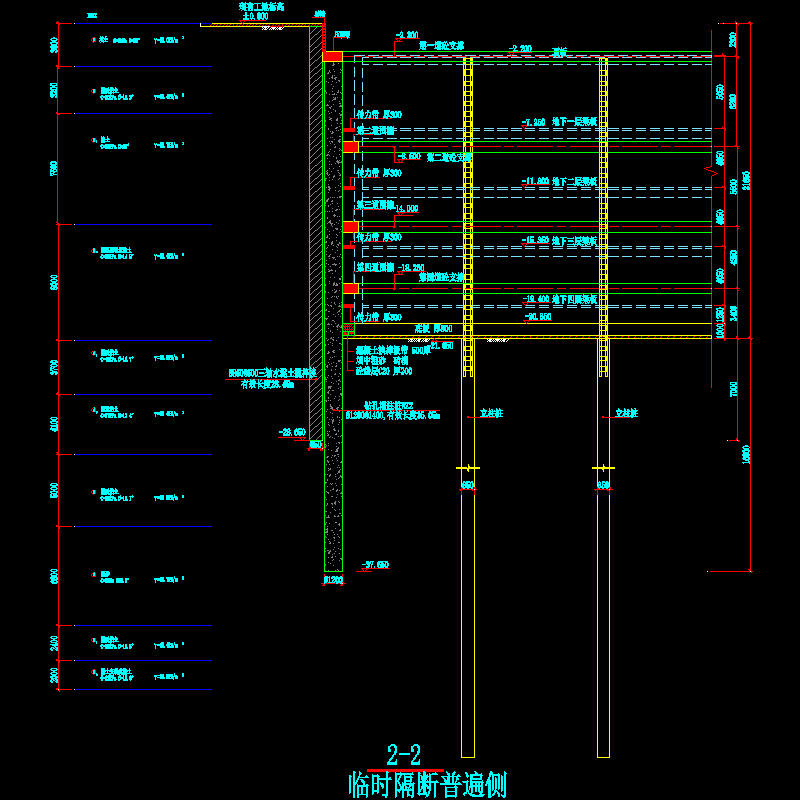

支撑围护结构剖面图

内支撑设计剖面图.dwg

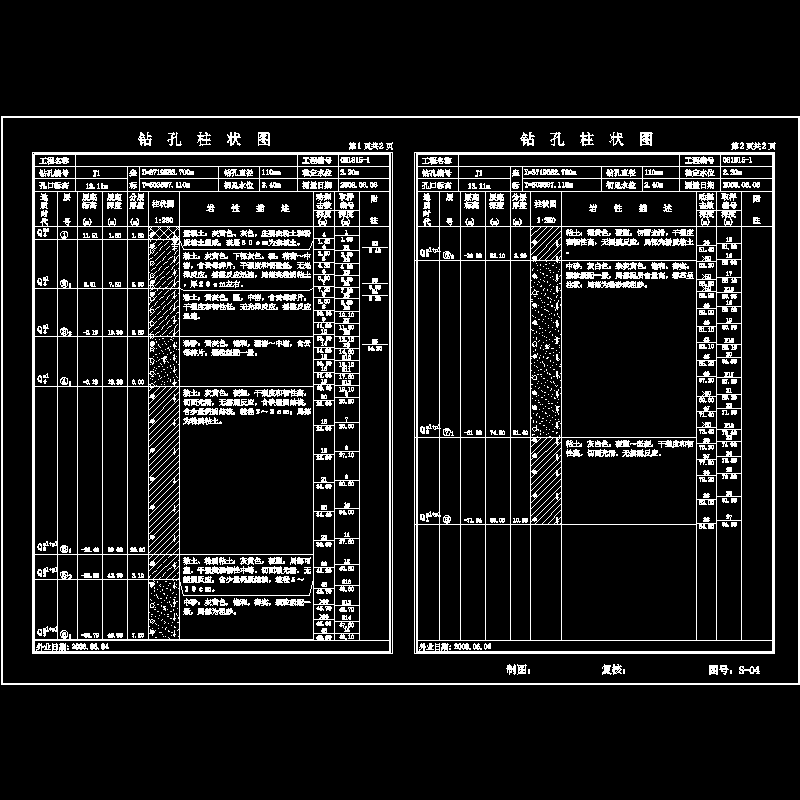

地层柱状图.dwg

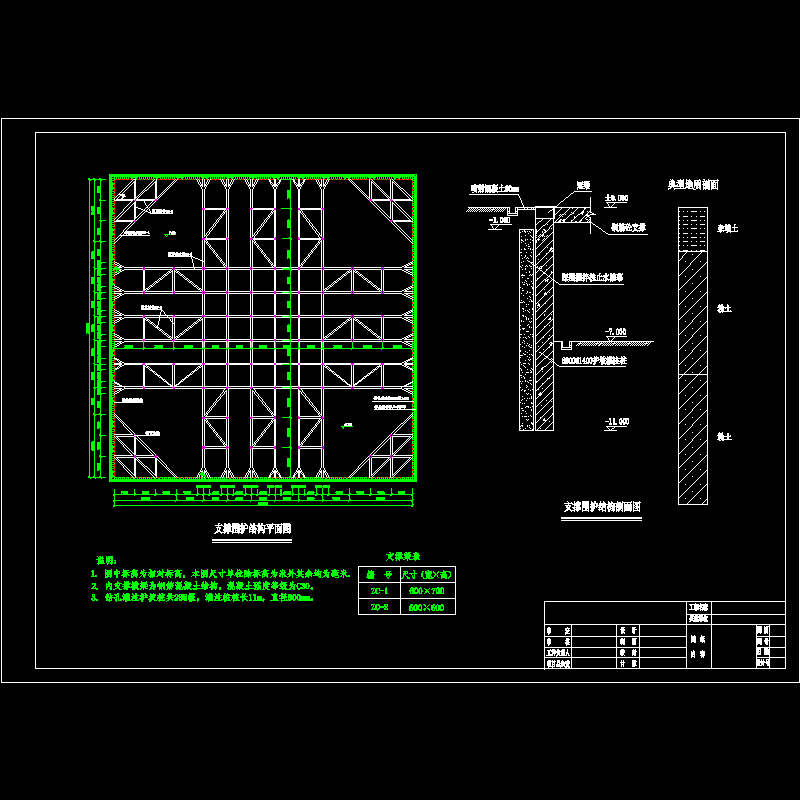

基坑围护结构平面图(加轴线).dwg

基坑围护结构平面图(加轴线7.28).dwg

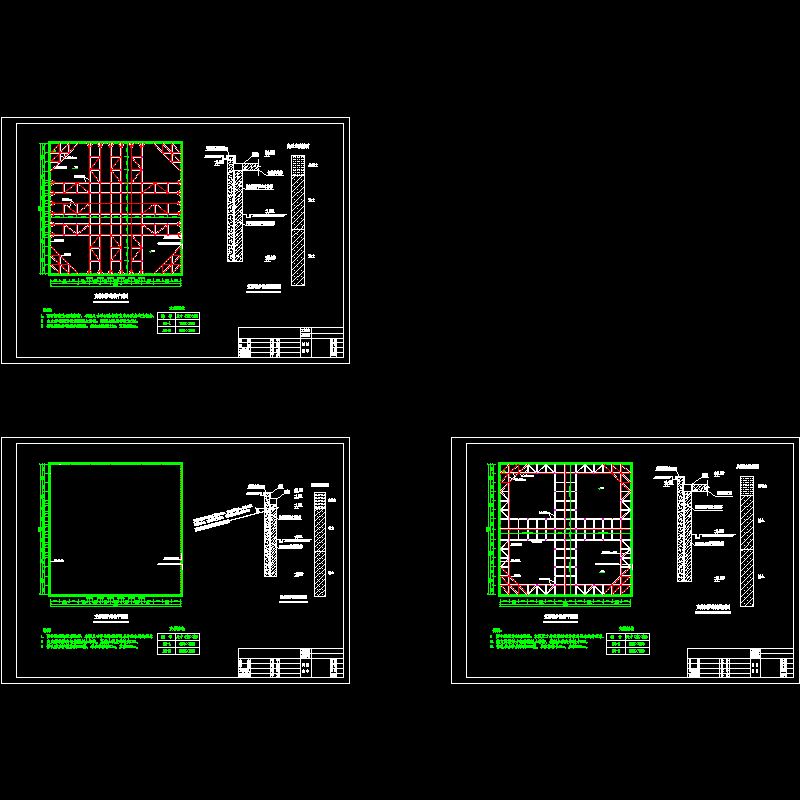

基坑围护结构平面图.dwg

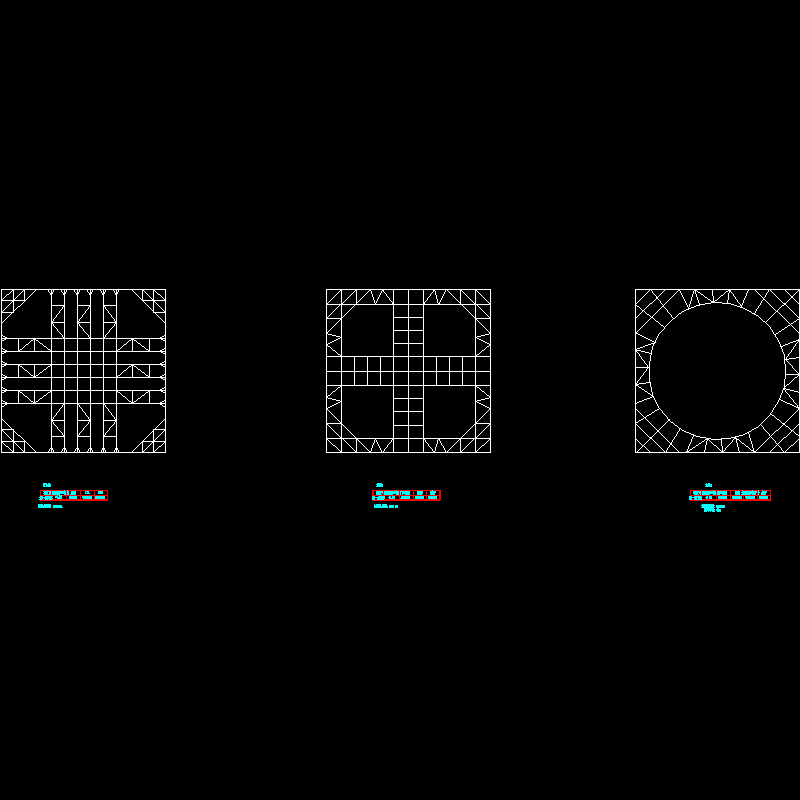

支撑计算(新布置).dwg

支撑计算.dwg

支撑计算718.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
