大道道路设计CAD大样图(水泥混凝土路面)(dwg)

[复制链接]

0

主题

0

帖子

875

积分

超级版主

Rank: 8Rank: 8

积分
875
发表于 2020-6-22 21:52:52 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

道路等级: 城市道路 I级主干路
道路建设性质:改(扩)建
计算行车速度:60Km/h
路面类型:机动车道和非机动车道均采用沥青砼路面
路面设计年限:15年
路面设计标准轴载:机动车道为BZZ-100,非机动车道为BZZ-60
最大设计纵坡:1.47%,最小设计纵坡:0.4%
该资料包含以下:
1、资料目录-1张
2、线位设计图-1张
3、平面设计图-14张
4、纵断面设计图-8张
5、标准横断面设计图-2张
6、路面结构设计图-1张
7、老路加罩路面结构设计图-1张
8、施工横断面设计图-21张
9、侧平石大样图-1张
10、盲道、无障碍及人行道铺装设计图-1张
11、水泥混凝土板块处理设计图-5张
12、水泥混凝土路面与沥青路面相接设计图-1张
13、设传力杆缩缝设计图-1张
14、横向施工缝设计图-1张
15、箍筋式胀缝设计图-1张
16、设传力杆胀缝设计图-1张
17、拉杆式纵缝设计图-1张
18、水泥混凝土板双层加固钢筋网设计图-1张
19、锐角板块角隅钢筋网加固设计图-2张
20、错缝防裂钢筋设计图-1张
21、进水口加固钢筋设计图-1张
22、路基设计图-1张
23、水泥混凝土板块位置示意图-18张
24、超高设计图-1张
25、新老路基拼接设计图-2张
26、繁华大道与叠障路交叉口竖向设计图-1张
27、繁华大道与松谷路交叉口竖向设计图-1张
28、繁华大道与莲花路交叉口竖向设计图-1张
29、繁华大道与天都路交叉口竖向设计图-1张
30、繁华大道与玉屏路交叉口竖向设计图-1张
31、繁华大道与始信路交叉口竖向设计图-1张
32、土石方数量表-9张
33、工程数量表-1张
共有图纸106张

2

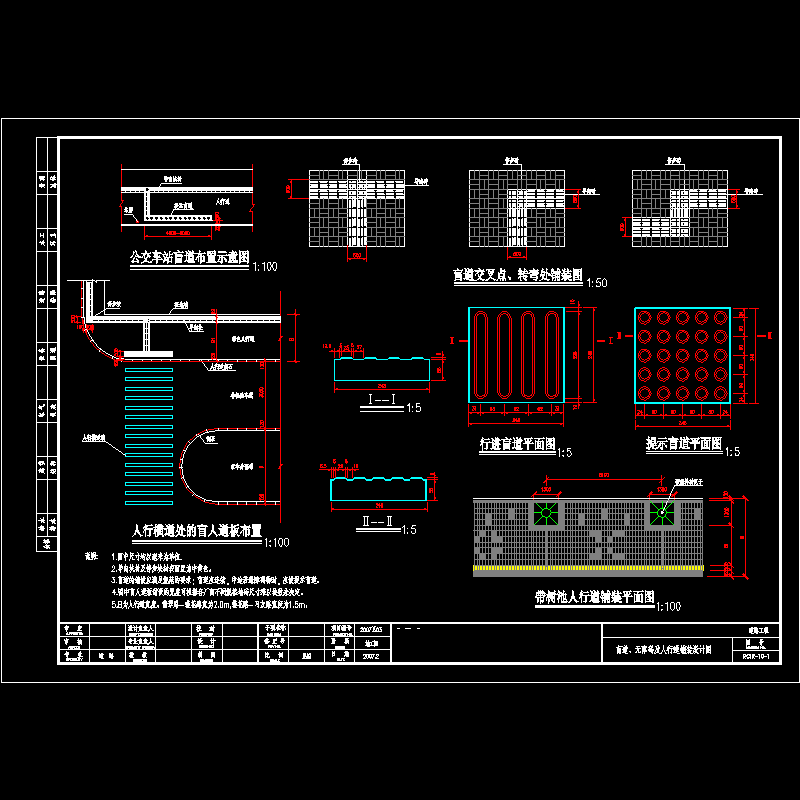

rc1r-10-1盲道、无障碍及人行道铺装设计图.dwg
rc1r-10-1盲道、无障碍及人行道铺装设计图.dwg

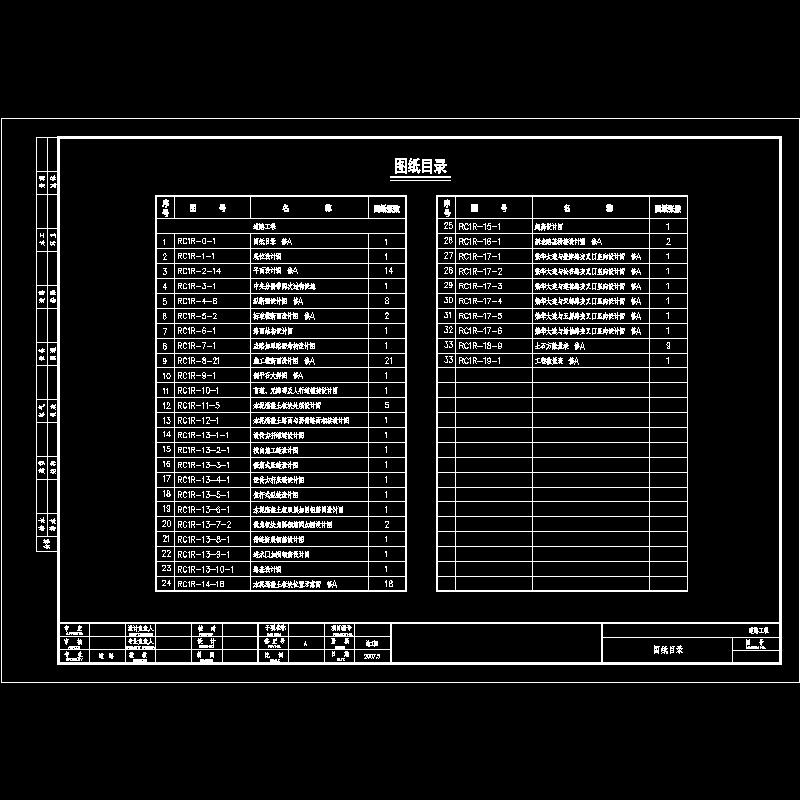

rc1r-0-1图纸目录.dwg
rc1r-0-1图纸目录.dwg

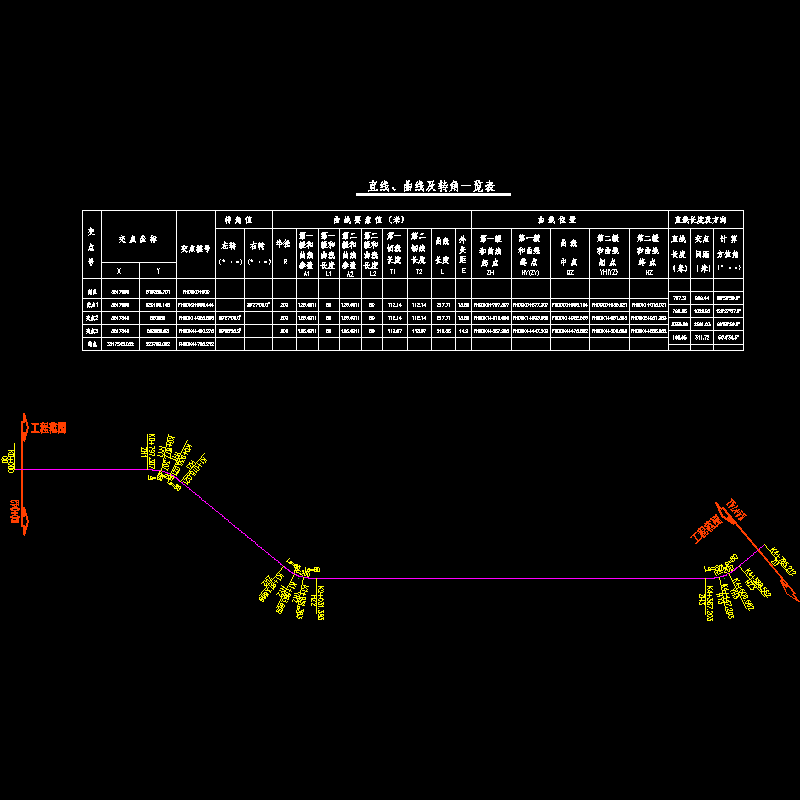

rc1r-1-1线位设计图.dwg
rc1r-1-1线位设计图.dwg
rc1r-11-5水泥混凝土板块处理设计图.dwg
rc1r-11-5水泥混凝土板块处理设计图.dwg

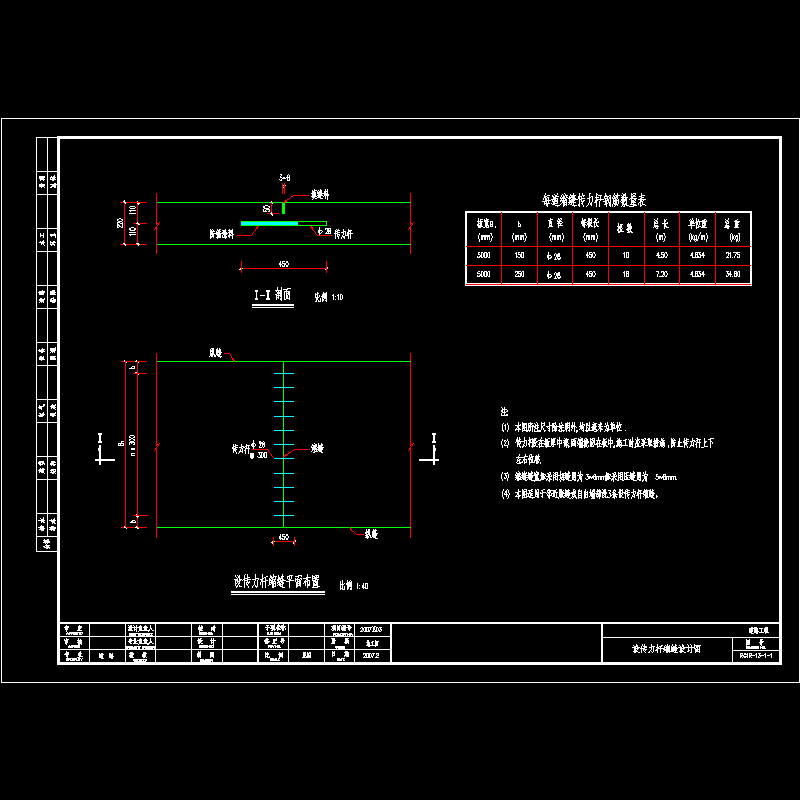

rc1r-13-1-1设传力杆缩缝设计图.dwg
rc1r-13-1-1设传力杆缩缝设计图.dwg

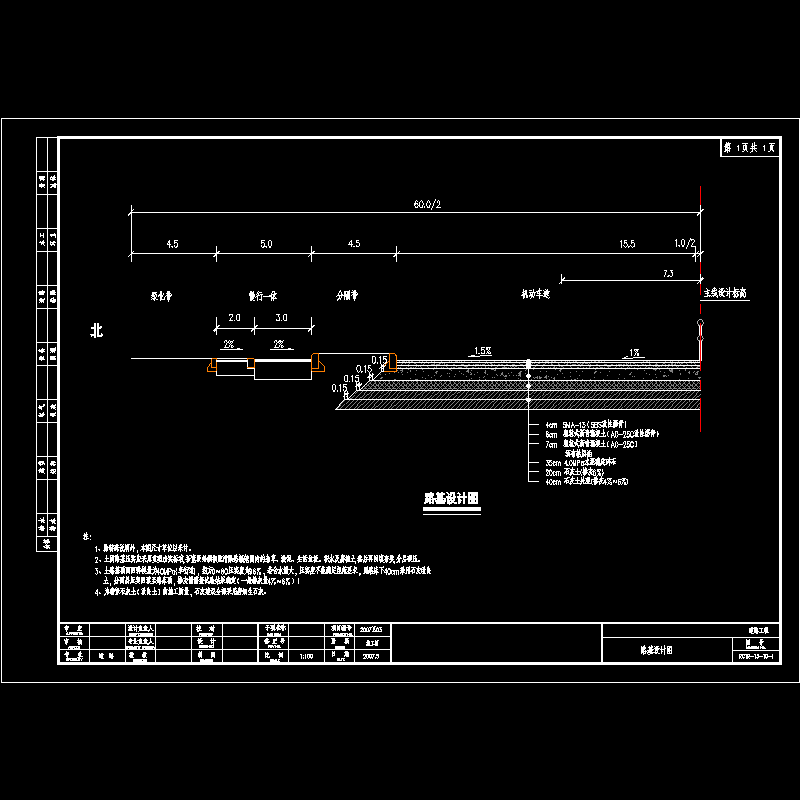

rc1r-13-10-1路基设计图.dwg
