第一篇 总体设计
-
说明书
-
公路平面总图设计图
-
主要技术经济指标表
-
第二篇 路线
-
路线平面图
-
路线纵断面图
-
直线、曲线及转角表
-
纵坡、竖曲线表
-
公路用地表
-
公路用地图
-
路线逐桩坐标表
-
控制测量成果表
-
安全设施
-
拆迁电力、电讯及建筑物表
-
第三篇 路基、路面
-
路基设计表
-
路基标准横断面图
-
一般路基设计图
-
路基横断面设计图
-
新旧路基衔接工程数量表
-
新旧路基衔接工程设计图
-
填挖交界处理工程数量表
-
填挖交界处理设计图
-
路基土石方数量表
-
路基每公里土石方数量表
-
错车道设置图及一览表
-
取土坑（场）、弃土堆（场）一览表
-
取土坑（场）、弃土堆（场）设计图
-
路基防护工程数量表
-
路基支挡、防护工程设计图
-
路面工程数量表
-
路面结构图
-
路基、路面排水工程数量表
-
路基、路面排水工程设计图
-
第四篇 桥梁、涵洞
-
涵洞工程数量表
-
涵洞工程设计图
-
第六篇 路线交叉
-
平面交叉设置及工程数量一览表
-
平面交叉设计图
-
第十一篇 施工组织计划
-
临时工程一览表
附件详情
本道路改建工程项目总长2692.317m，设计标准为单车道四级公路，设计速度采用20Km/h（局部路段受地形限制降低标准），路基宽度4.5m。
标准横断面：
行车道宽1×3.5m，路肩宽2×0.5m，本项目路肩与路面通铺。设置错车道段落路基宽6.5m。
行车道及路肩路拱正常横坡为单向2%，道路设计线为路基中线，路基设计标高为路面顶面中心线标高。
……
本项目在条件允许的情况下，路基宽度按规范一类半加宽，如果在极限条件下或者道路两侧为房屋、鱼塘等可不设置加宽。按不大于300m间距设置错车道，本项目错车道路基宽度为6.5米，有效长度20m，前后过渡段长15m。
……
共200张，编制于2014年。
新旧路基衔接工程设计图
单悬臂式标志结构设计图
涵洞设计图

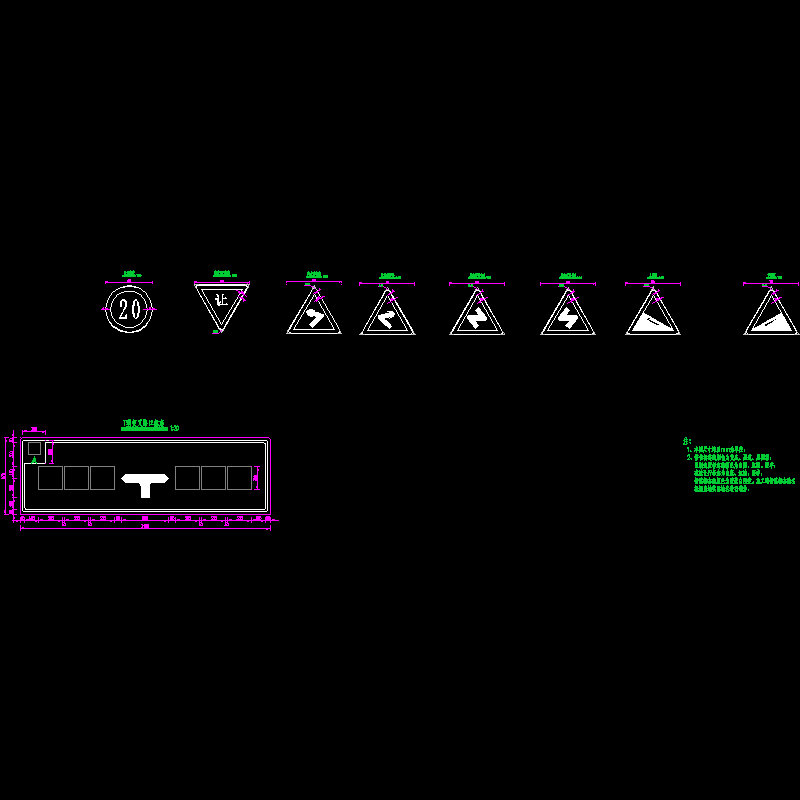

s2-9-4 标志版面布置图.dwg

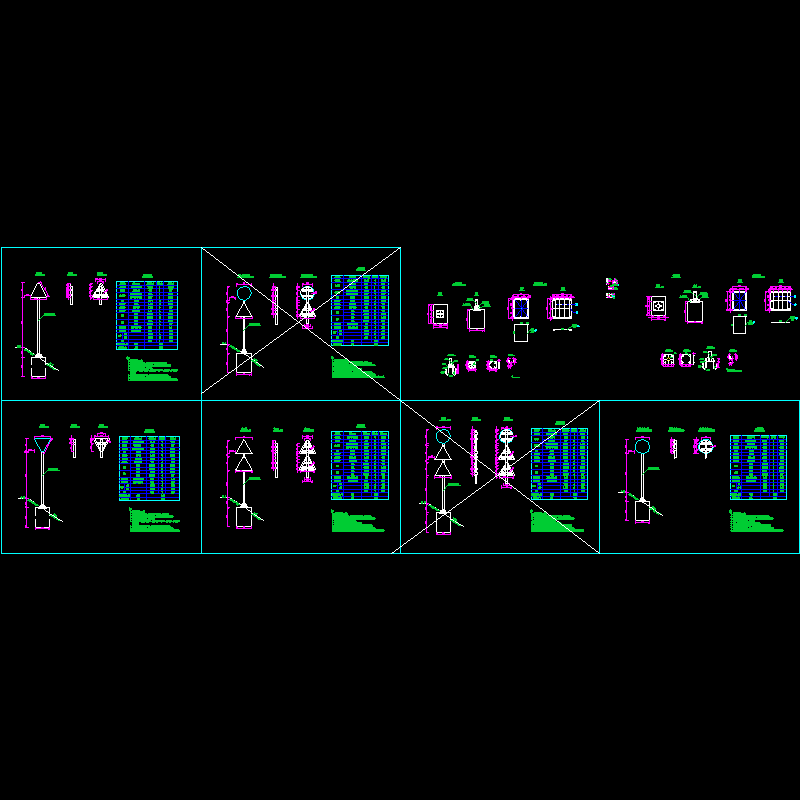

s2-9-5-1单柱式标志结构设计图.dwg

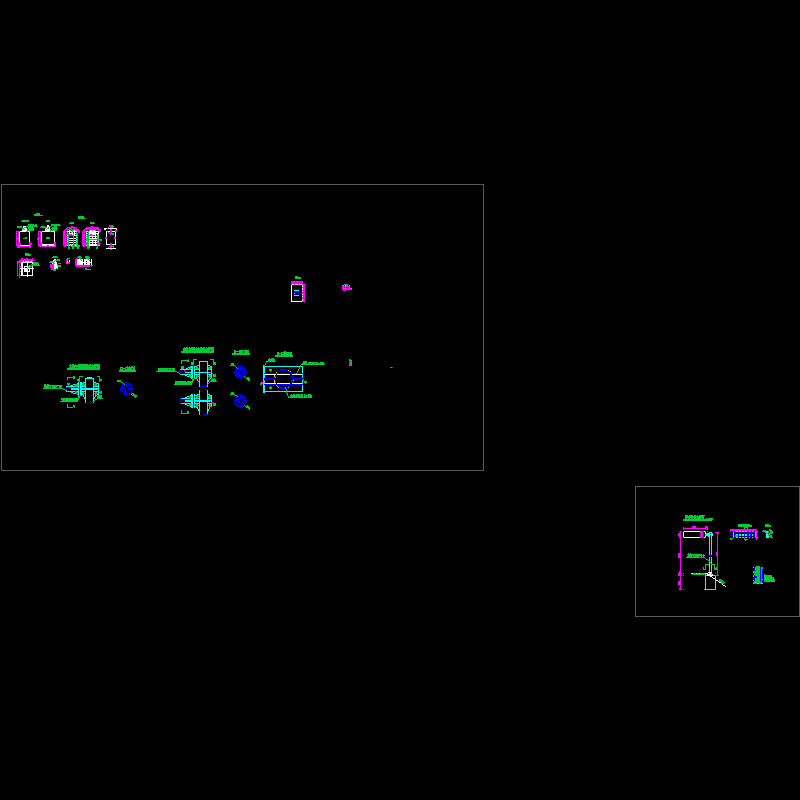

s2-9-5-2单悬臂标志设计图.dwg
s2-9-6 标线布置大样图.dwg

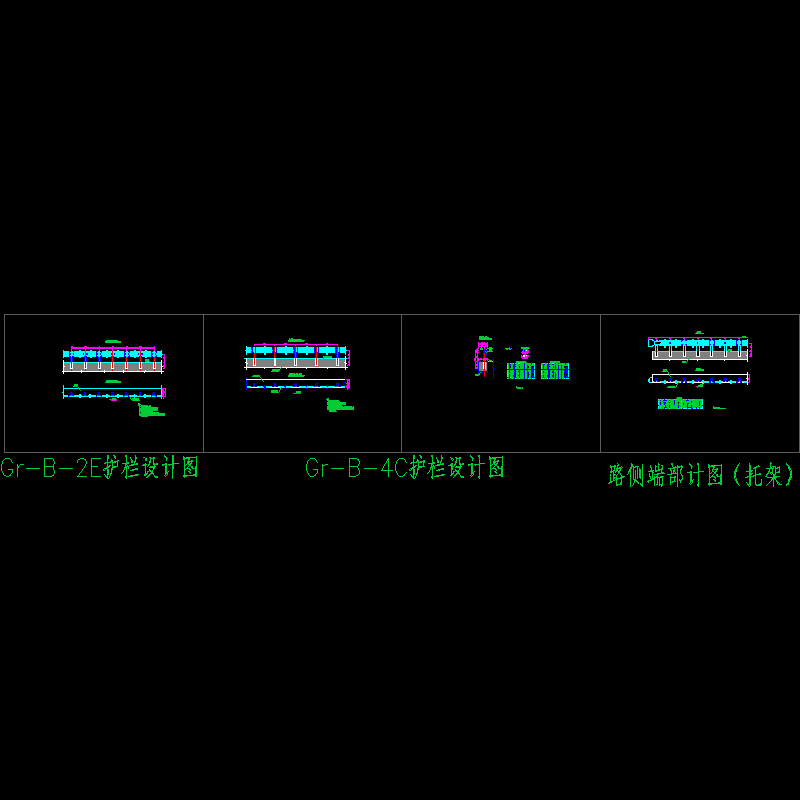

s2-9-7波形梁护栏设计图01.dwg
s2-9-7波形梁护栏设计图02.dwg
s3-1路基设计表.dwg

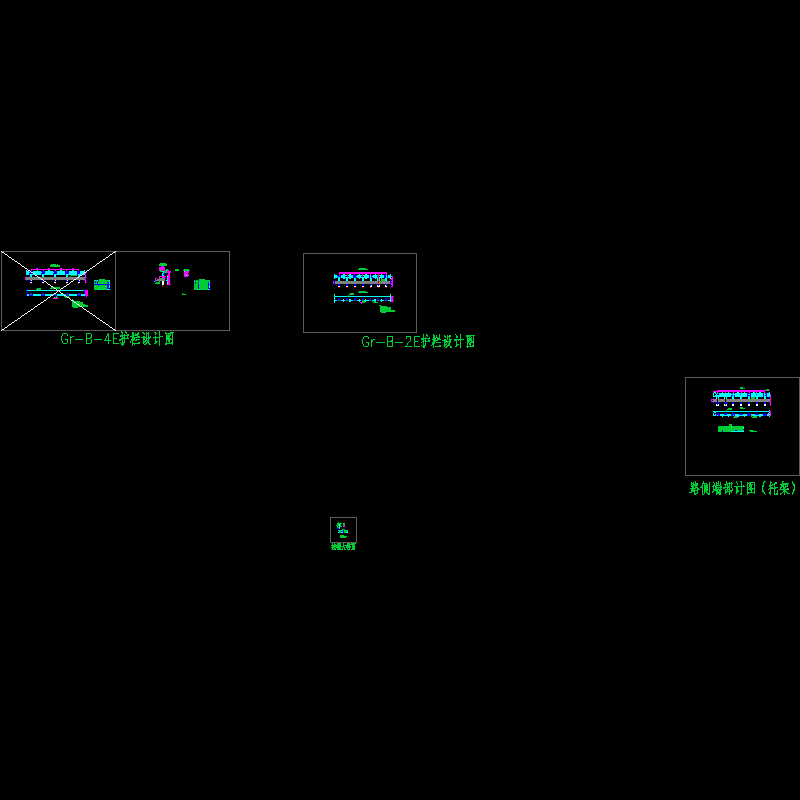

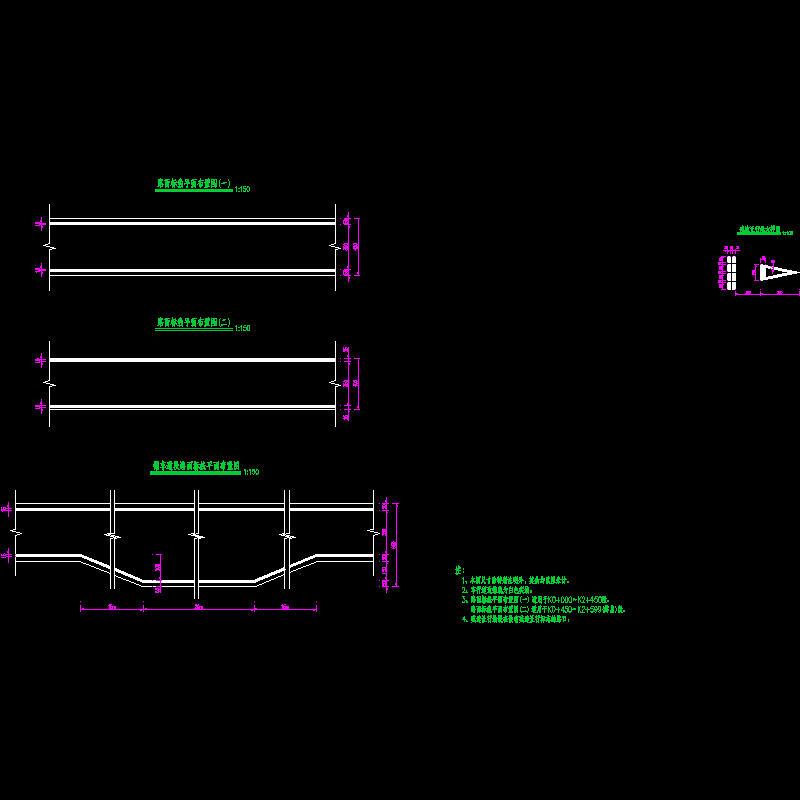

s3-2路基标准横断面图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
