51米提篮式系杆拱桥（天桥）CAD施工大样图29张(平面布置图)(dwg)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：湖南
• 使用性：人行桥
• 跨径大小和多跨总长：51m
• 承重构件受力情况：拱桥
• 使用年限：永久性桥

附件详情

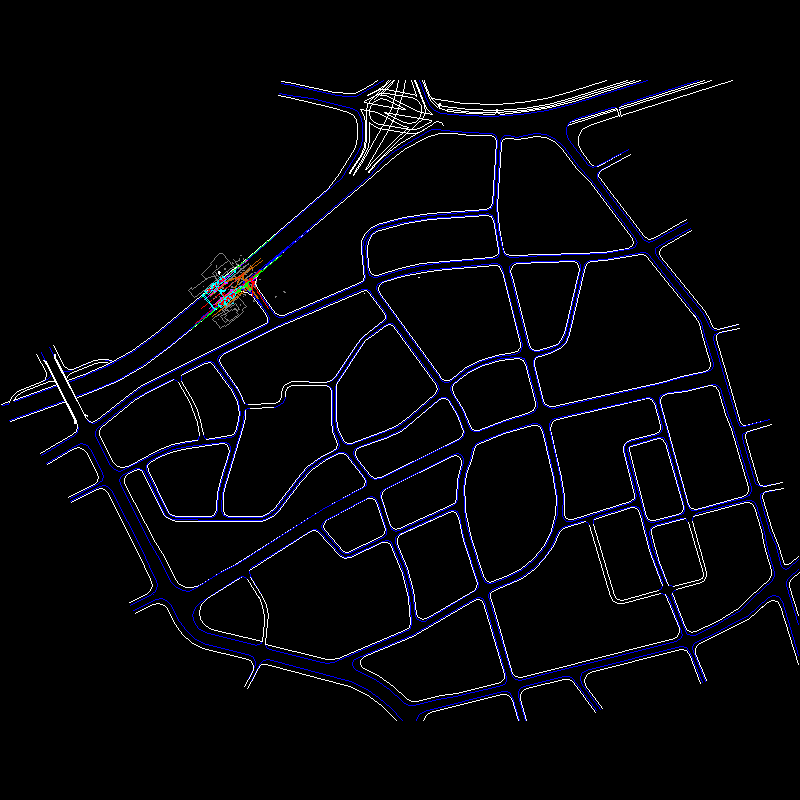

• 平面图
• 桥型图
• 现状管线平面图
• 拱肋构造图
• 主墩盖梁一般构造图2
• 北侧坡道一般构造图
• 南侧坡道一般构造图
• 南、北侧坡道材料数量表
• 东南侧梯道一般构造图2
• 东北侧梯道一般构造图2
• 北侧主墩一般构造图
• 南侧主墩一般构造图
• 梯道桥墩结构及钢板大样图2
• 桥墩与桩基础连接大样图
• 梯道下端基础配筋图2
• 预拱度设置图
• 桩基护壁钢筋构造
• 梯道桥墩基础配筋图
• 铺装平面示意图
• 玻璃栏杆大样
• 伸缩缝构造图
• 支座 平面布置图
• 施工顺序示意图2

附件详情

采用提篮式系杆拱桥，拱平面内倾角为84.232度。拱轴线采用抛物线，在拱平面内拱轴线形L=44.55m。桥长51.75米。拱肋截面采用300×300工字钢截面，施工完成后为^450铝塑板包封.拱肋采用热弯成形.拱肋材料为Q345B.拉索采用^s15.2-1钢铰线(环氧喷涂无粘结筋成品索)，采用在梁上张拉。拉索下料时张拉端应考虑60cm的预留工作长度。桥墩桩基设计为端承桩，持力层为中风化岩层,桩底进入持力层深度≥1.0m,其饱和单轴极限抗压强度为5.5（Mpa）。桥墩采用型钢钢管^350×10。桥墩中灌注C30微膨胀混凝土。扩大基础基地承载力不小于200kpa。
桥面及梯道、坡道均采用麻石板铺装，麻石板与桥梁结构间采用胶粘结，粘结剂需满足相关规范要求及耐久性要求；
……共计29张，设计于2014年

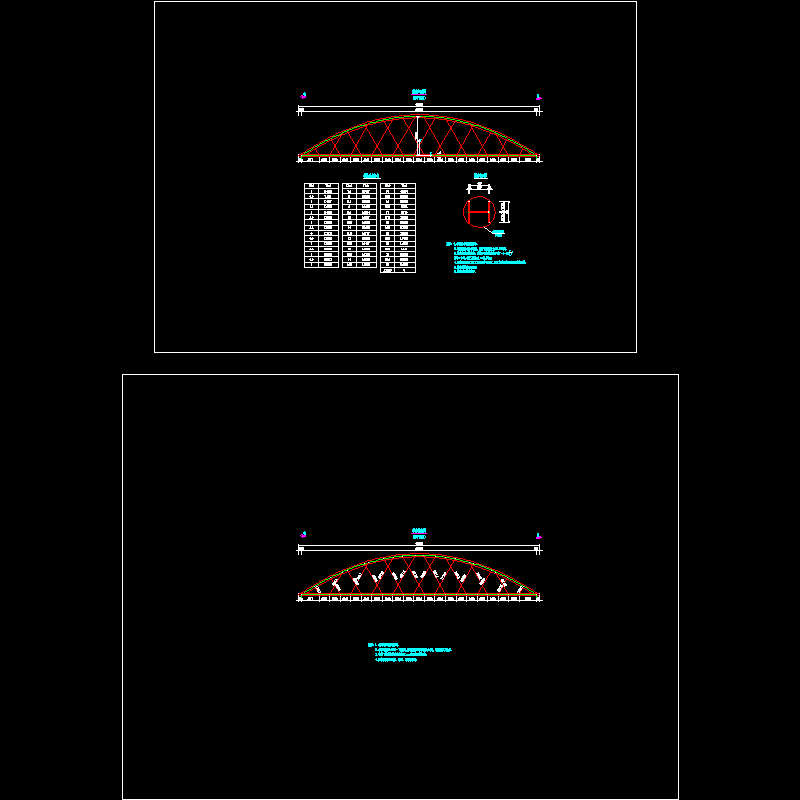

桥型图

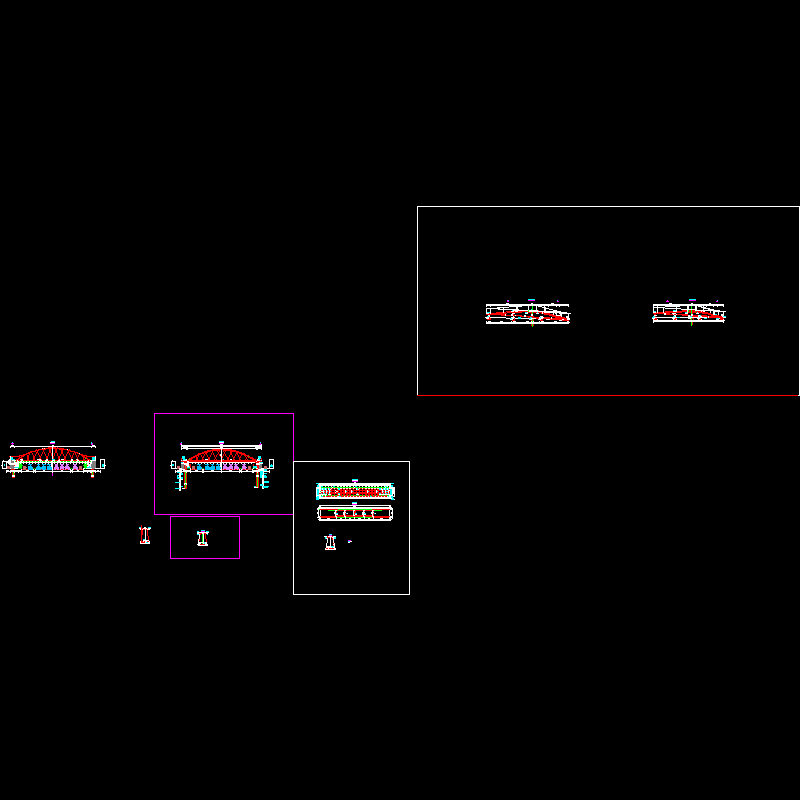

盖梁构造图

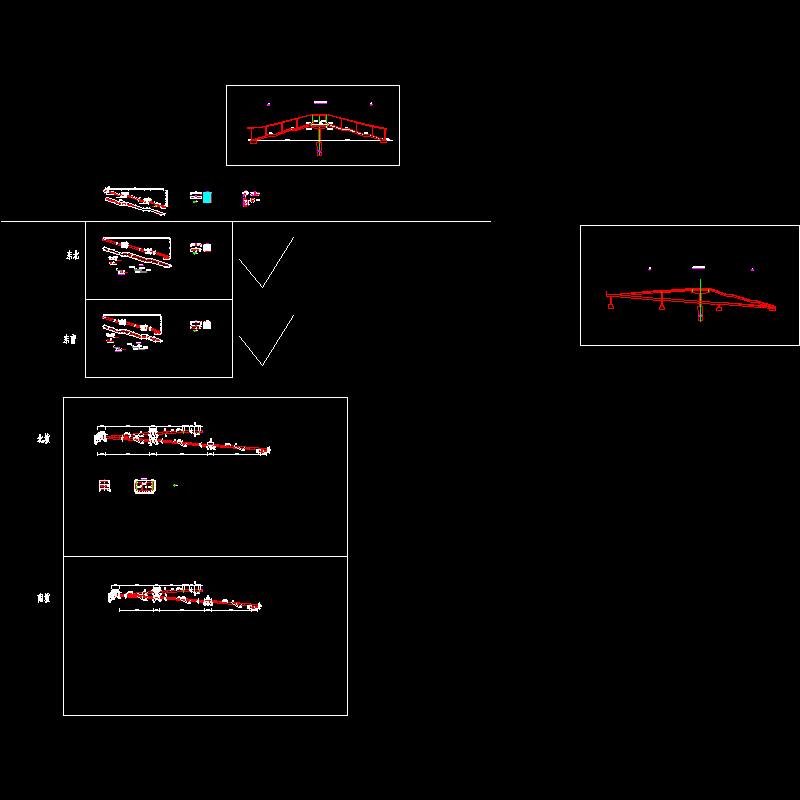

施工顺序图
