多路幅宽度两车道城市支路照明工程全套CAD施工图纸（13张）(cad设计图)(dwg)

ff6677 · 发表于 2020-6-22 22:07:03

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

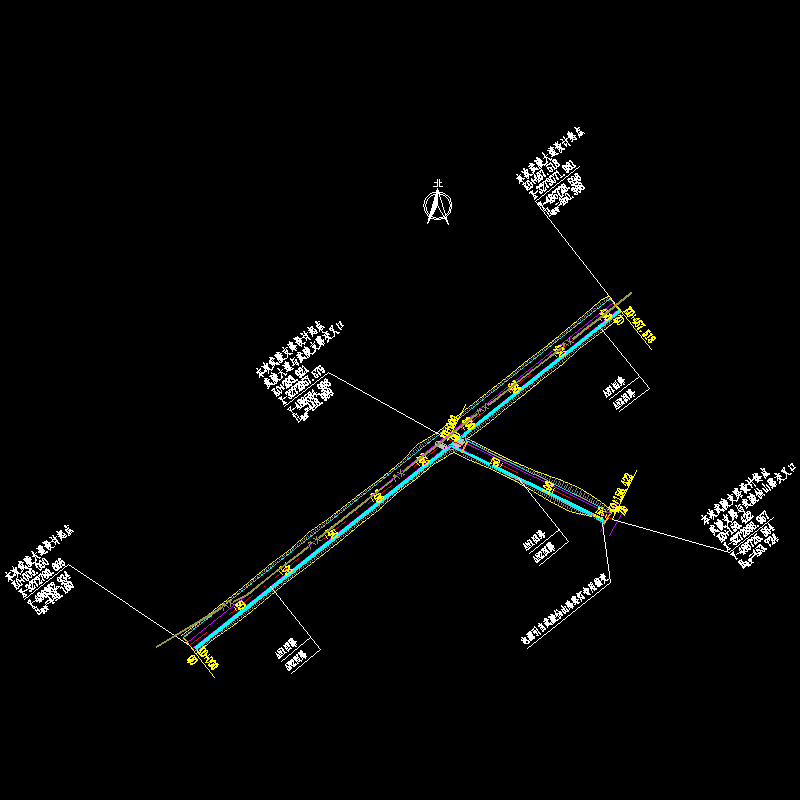

项目概要：
该资料包括两条道路
1、道路全长467.518m，为城市支路，双向两车道，标准路幅宽为15m，设计速度为20km/h。主要结构物为一过水涵洞。
2、道路全长156.422m，为城市支路，双向两车道，标准路幅宽为10m，设计速度为20km/h。
......
横断面设计：
结合道路功能及周围用地情况，选择适当横断面布置方式。道路均采用双向两车道，武陵大道标准路幅宽度为15m，武陵支路标准路幅宽度为10m，具体路幅分配如下：
B=5m（人行道）（临河一侧） 3.5m（车行道） 3.5m（车行道） 3m（人行道）＝15m
B=2m（人行道） 3m（车行道） 3m（车行道） 2m（人行道）＝10m
道路横坡：车行道向外1.5%，人行道向内2.0%。
道路加宽：对于半径小于250m的圆曲线进行加宽，本次无需设置加宽。
......
设计于2013年，共13张CAD设计图。
