190m顶推法中承式组合体系拱桥设计套CAD图纸（38张）(预应力连续箱梁)(dwg)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

桥梁概况：
桥宽30m，桥长505m范围内分三大段：中部通航孔为190m顶推法施工的拱梁组合桥，跨径组合为（35＋120＋35＝190m）。东引桥长100m(4×15 2×20m),西引桥长215m(10×20 15),均为移动支架分段现浇施工的部份预应力连续箱梁。
......
桥面宽度：
a、引桥桥宽30m。其中双向四车道（宽17m）、非机动车（2×3.5m）和人行道（2×3m）。人行道间桥面净宽24m。
b、通航孔桥面总宽B＝33m。其中双向四车道有16m,非机动车（2×3.5m）和人行道(2×3m),另加钢管拱净宽（2×2m）。
......
设计于2002年，共38张CAD设计图。

主拱圈截面比较图

钢管拱上吊点加劲板图

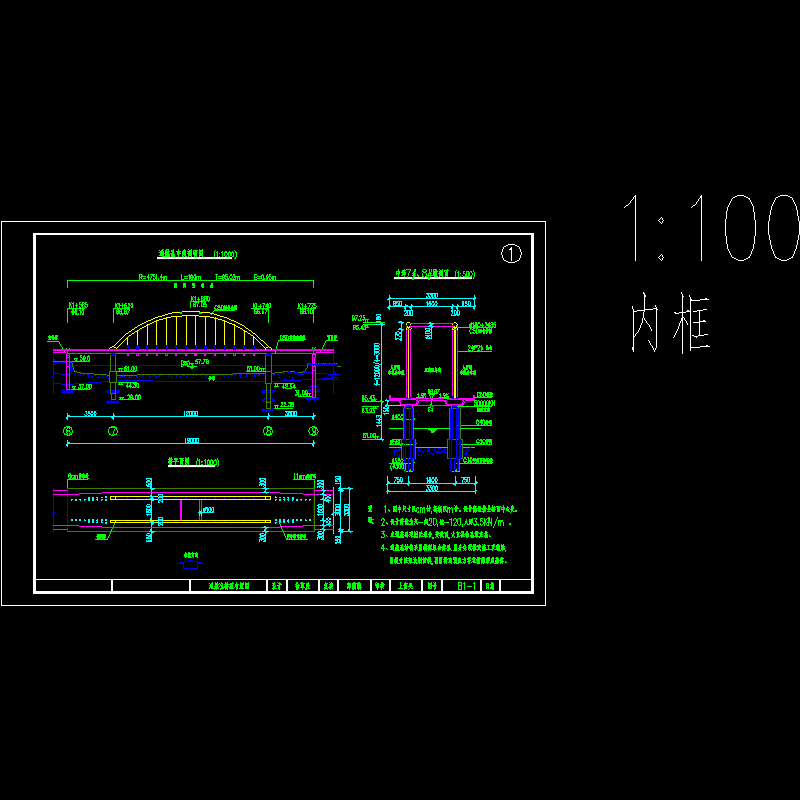

1-1桥型图.dwg

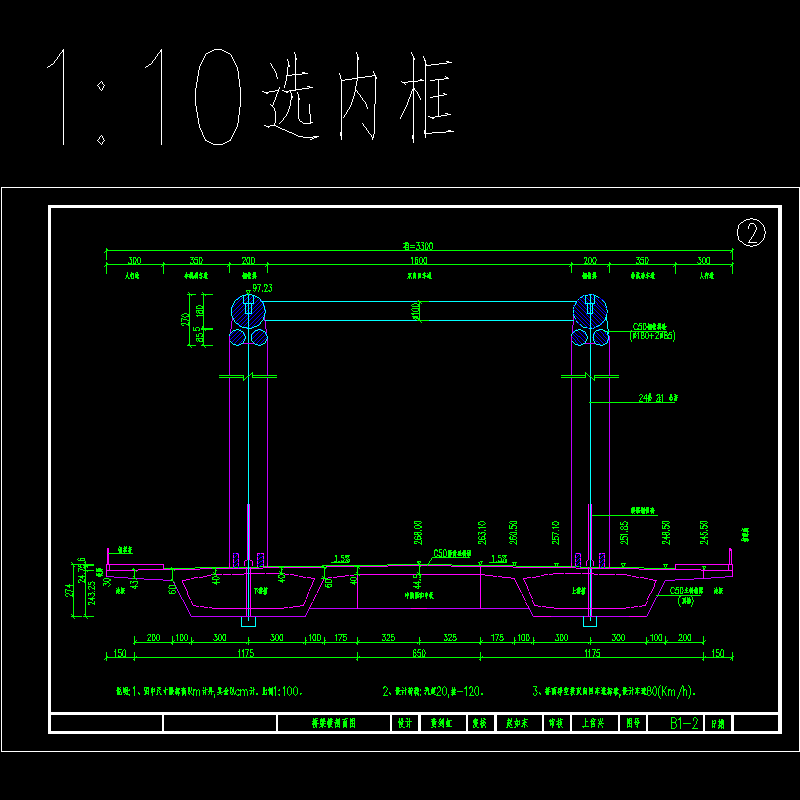

1-2桥面净空及主梁横剖面图.dwg

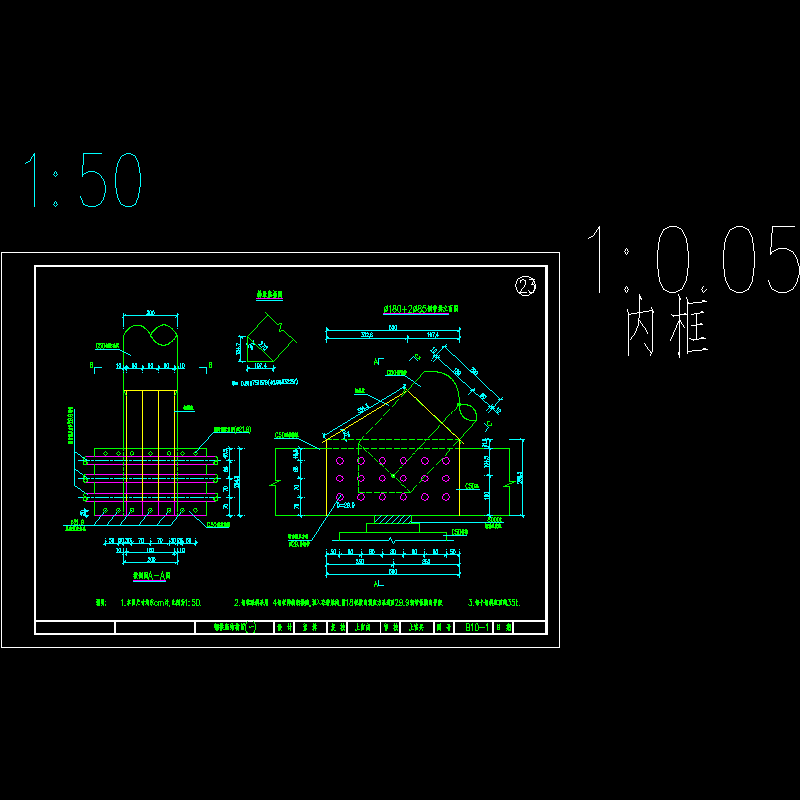

10-1钢拱座构造图(一).dwg

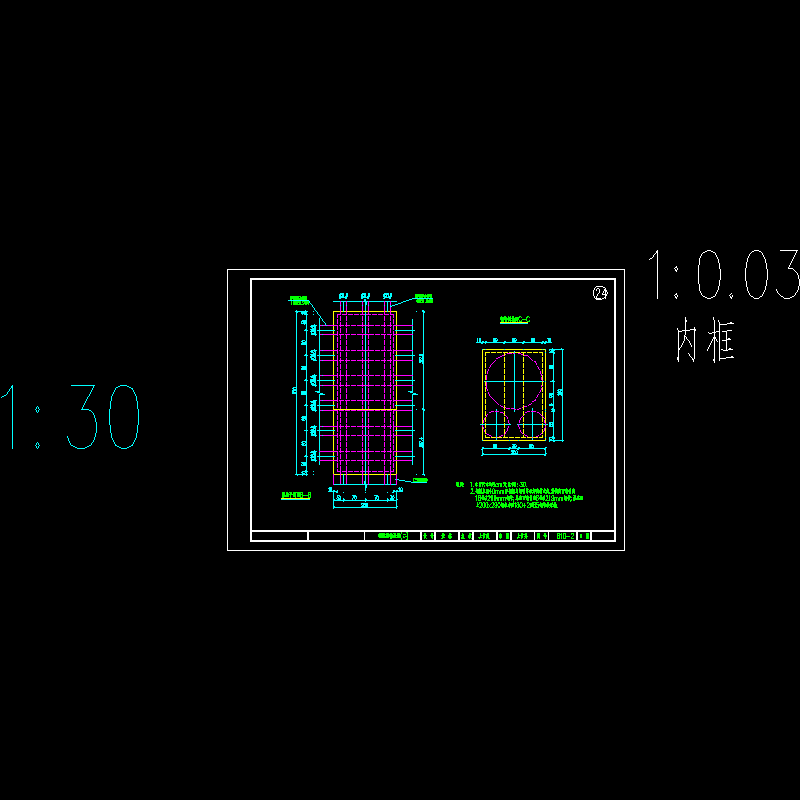

10-2钢拱座构造图(二).dwg

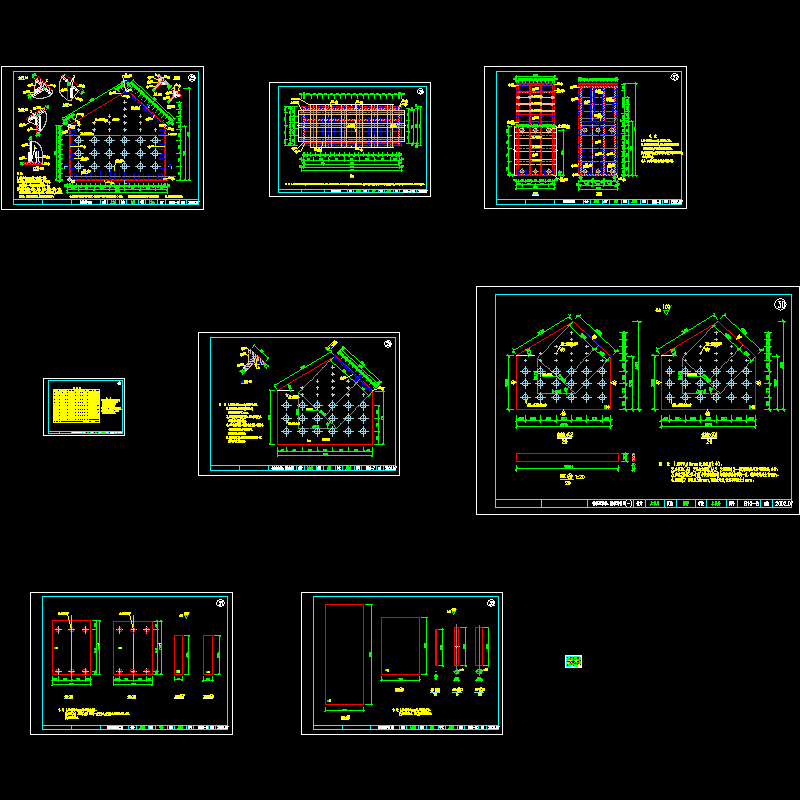

10-3~11拱座.dwg

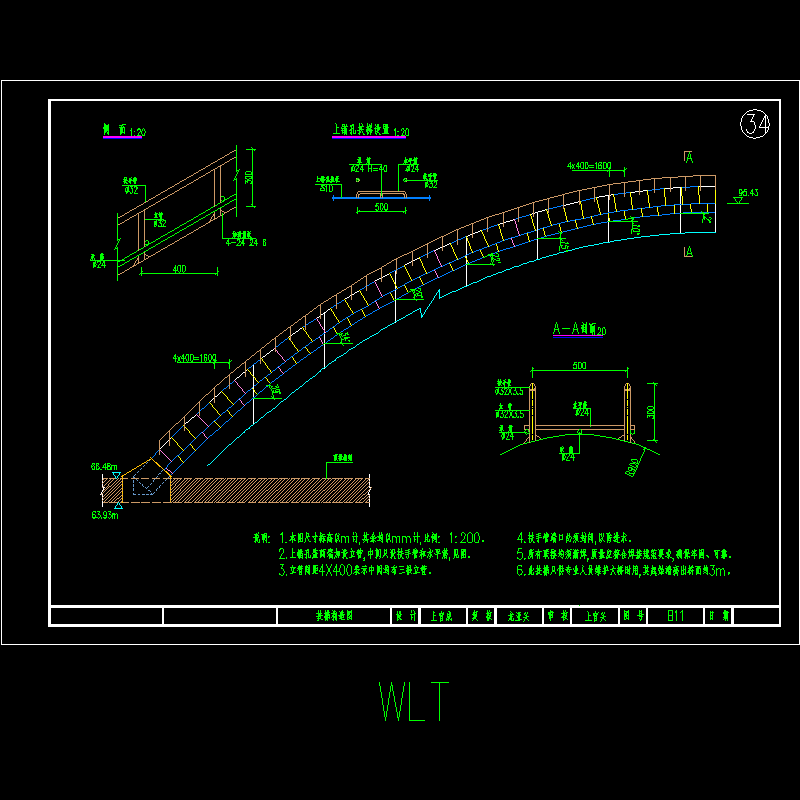

11梯.dwg

12-1引入口.dwg

12-2砼泵送方案.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
