4车道绕城公路环境保护与景观设计CAD图纸(dwg)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 环境保护工程数量表
• 防噪设计图
• 污水处理设计图
• 景观工程数量表5
• 景观工程设计图2
• 景观工程数量表

附件详情

设计依据：《公路桥涵施工技术规范》JTG/T F50-2011
绕城公路为4车道高速公路，路基宽度24.5m；汽车荷载等级：公路-Ⅰ级。路线全长43.898km。防噪设计采用双层推拉玻璃窗，5mm厚浮法玻璃；框架为彩铝型材，厚1.0mm。污水处理隔油板采用3cm厚木板，尺寸为110cmX260cm矩形，铸铁格栅采用球墨铸铁雨水口蓖子。污水处理池池旁设置护栏，采用浆砌片石砌筑，高1.5m。
……
共计12张，设计于2014年

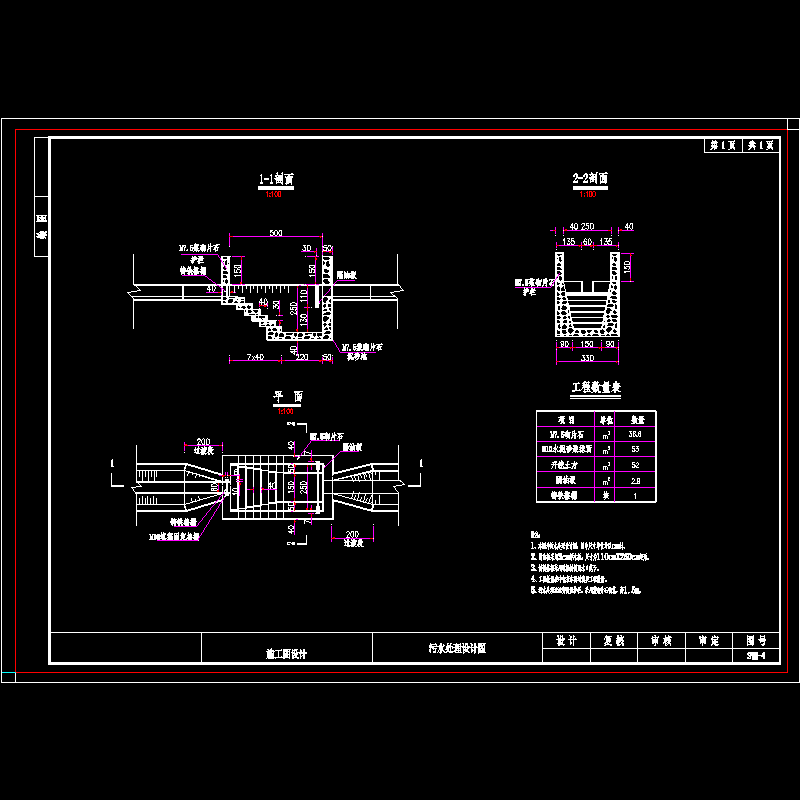

污水处理设计图

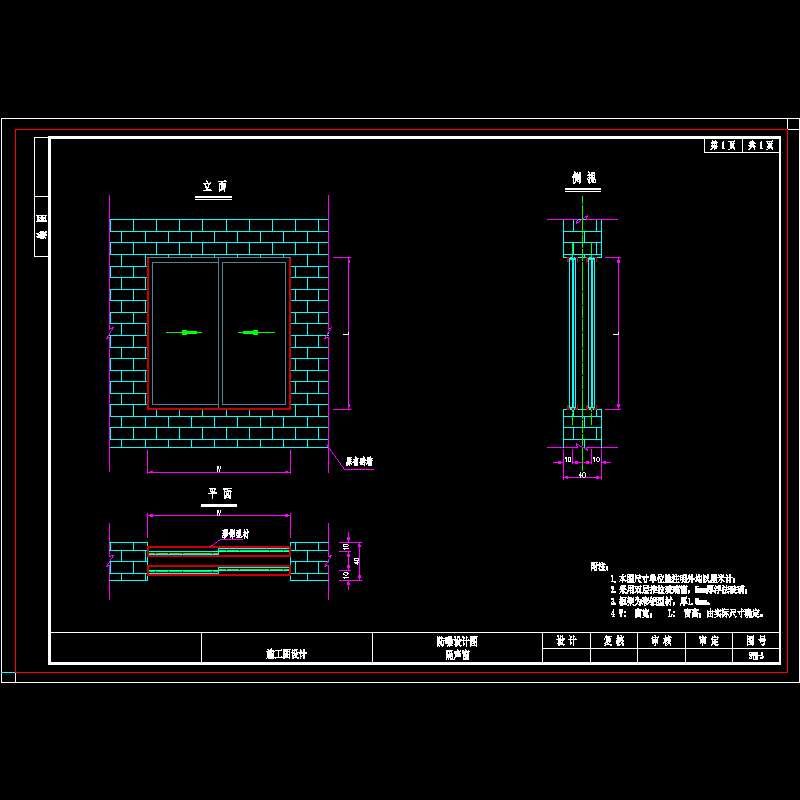

防噪设计图

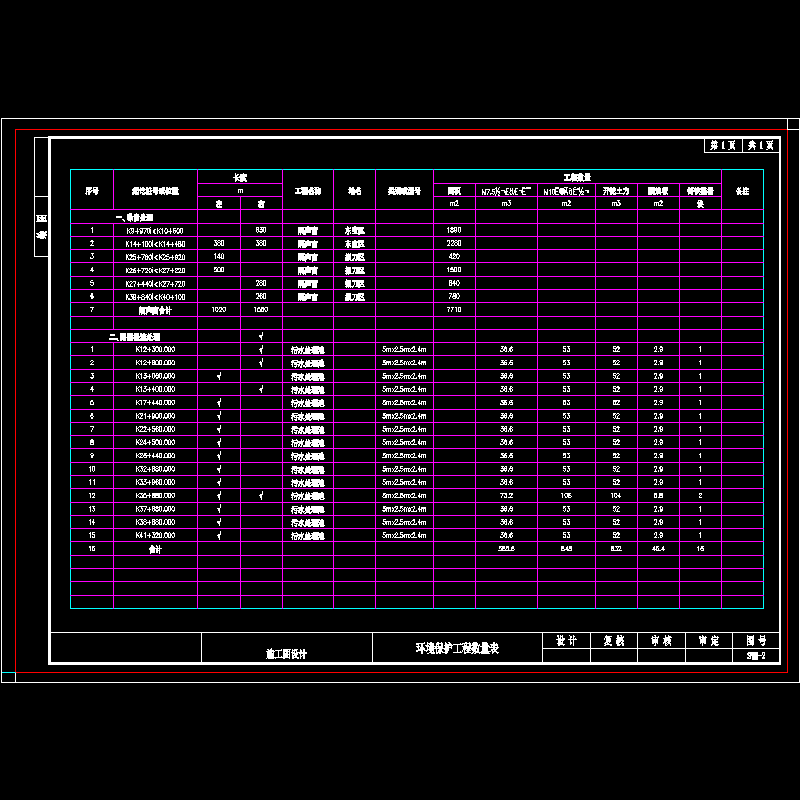

sⅧ-2 环境保护工程数量表.dwg

sⅧ-3 防噪设计图.dwg

sⅧ-4 污水处理设计图.dwg

sⅧ-5 景观工程数量表.dwg

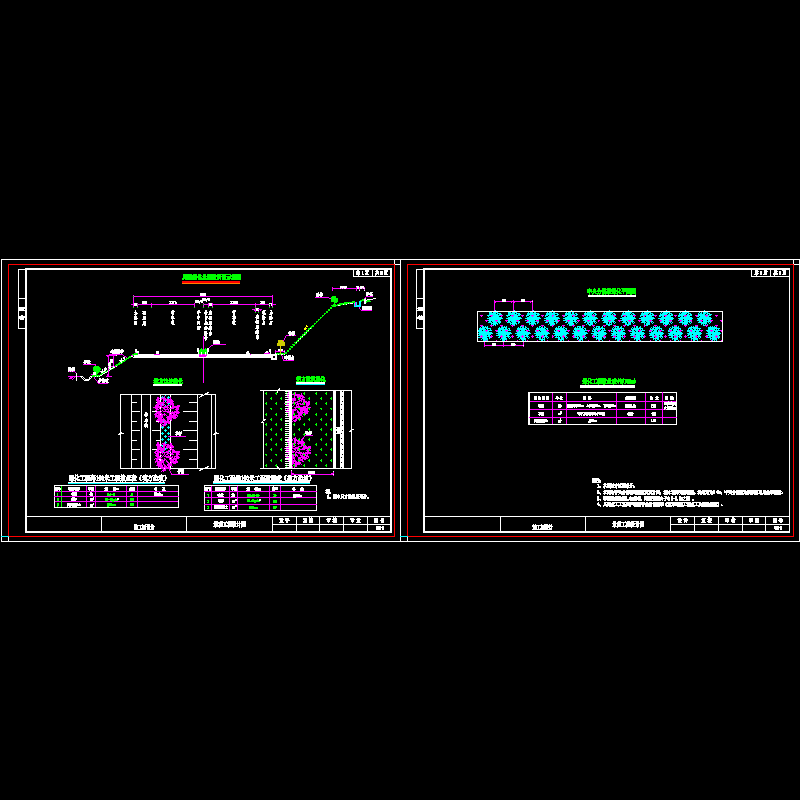

sⅧ-6 景观工程设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
