该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
位置：江苏
-
编制时间：2013
-
跨径大小和多跨总长：86.8mm
-
承重构件受力情况：拱桥
-
使用年限：永久性桥
-
材料类型：预应力桥
附件详情
-
主桥主体结构工程数量表
-
桥型布置图
-
主桥上部结构施工顺序图
-
主桥上部结构一般构造图
-
主跨拱片一般构造图
-
系梁预应力
-
主跨系杆普通钢筋图3
-
主跨拱肋普通钢筋图
-
主跨拱片端块件普通钢筋构造图2
-
吊杆构造图2
-
风撑配筋图
-
端横梁一般构造及钢束布置图2
-
中横梁一般构造及钢束布置图
-
主桥端横梁钢筋构造(1650m)
-
中横梁普通钢筋构造图(1650m)
-
438cm行车道板中板配筋图
-
438cm行车道板边板配筋图
-
398cm行车道板中板配筋图
-
398cm行车道板边板配筋图
附件详情
上部结构主桥为系杆拱桥，跨径86.8m钢筋混凝土系杆拱宽16.5m，引桥为空心板简支梁，下部为柱式墩埋置式台，钻孔灌注桩基础。设计荷载为公路-Ⅰ级。主跨拱桥采用GPZ II系列盆式橡胶支座，引桥空心板采用圆板式橡胶支座。主桥、引桥均采用预制吊装施工。通航净空为Bm＝60米，Hm＝7米。吊索采用带PES护层的平行钢丝成品索。引桥梁底至盖梁顶为15cm，主桥梁底至盖梁顶为30cm。
……共计23张，设计于2013年
主跨拱肋普通钢筋图
主跨拱片端块件普通钢筋构造图
398cm行车道板中板配筋图
吊杆构造图

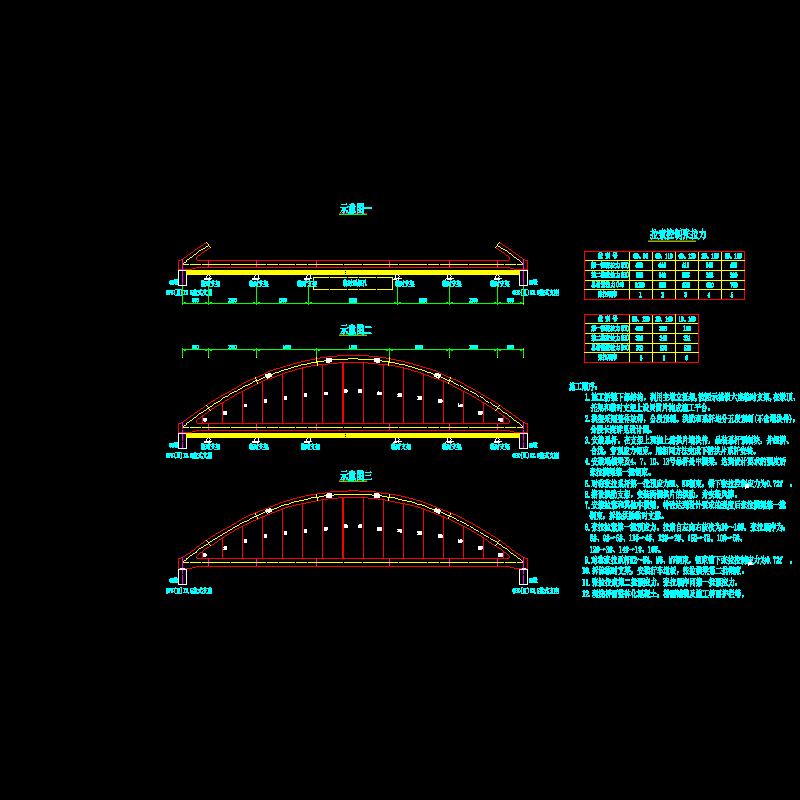

06主桥上部结构施工顺序图.dwg

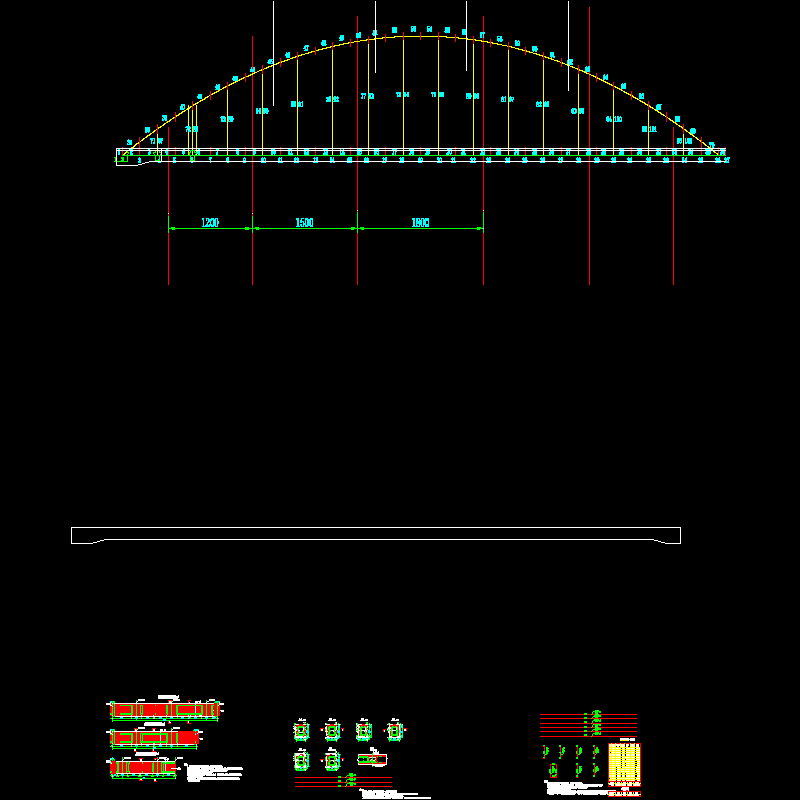

0708主拱上部结构一般构造图1.dwg

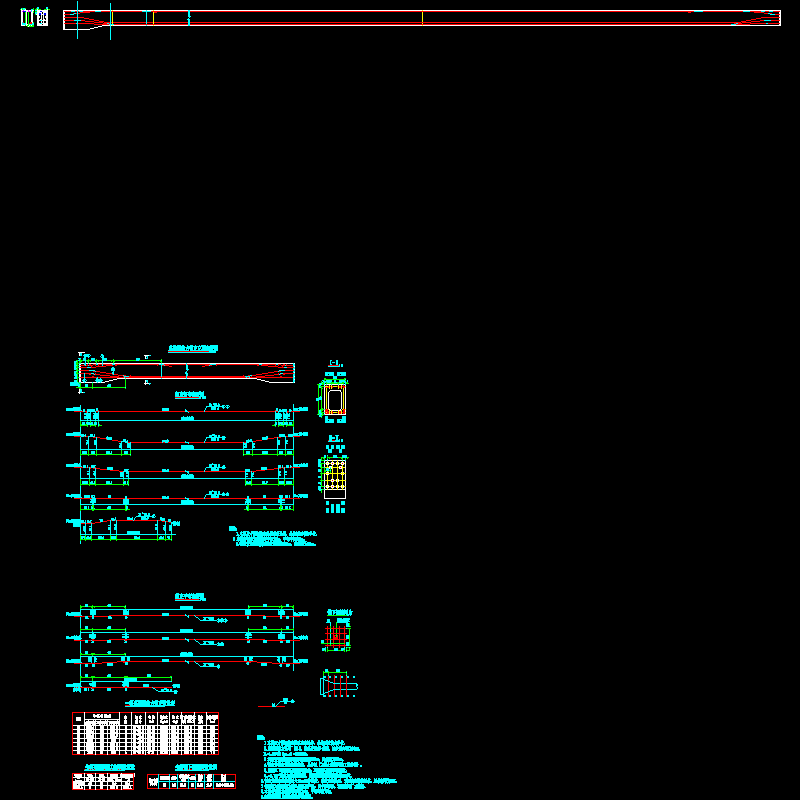

09系梁预应力.dwg
10系杆钢筋构造图.dwg

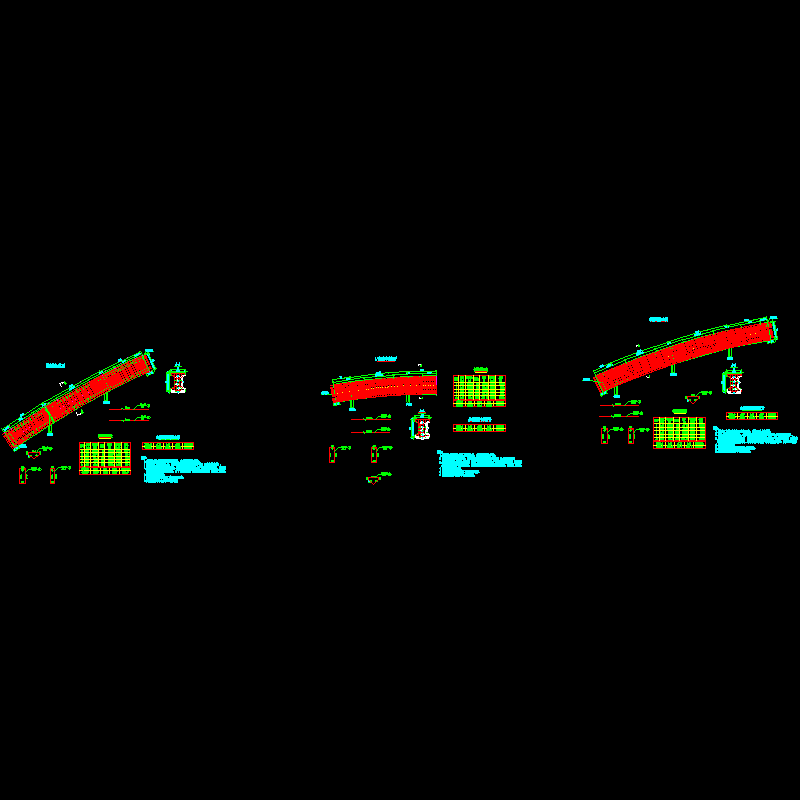

11主跨拱肋普通钢筋构造图.dwg

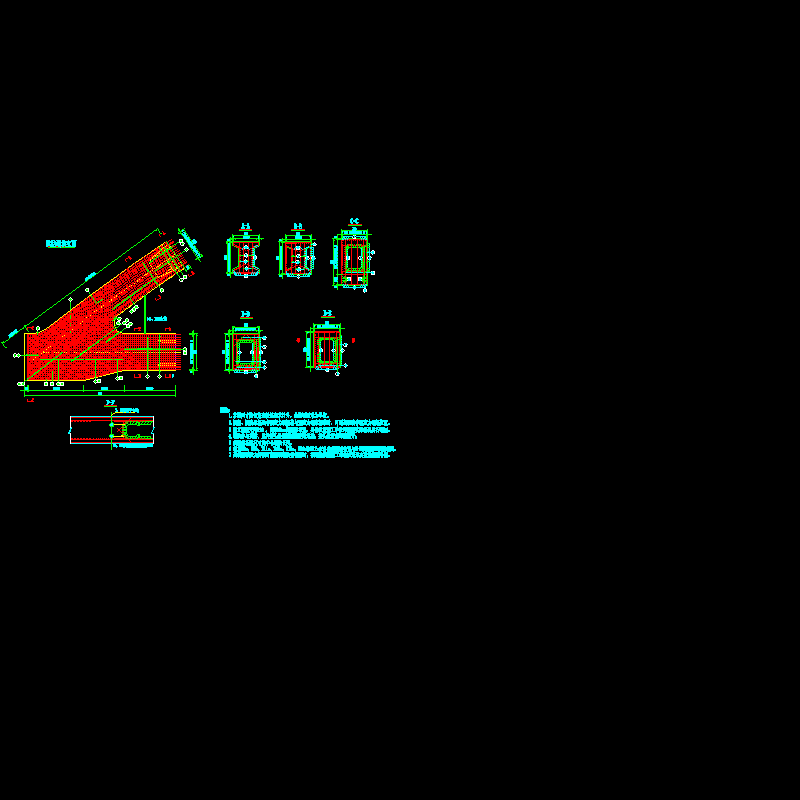

12主跨拱片端块件普通钢筋构造图1.dwg
12主跨拱片端块件普通钢筋构造图2.dwg
13吊杆构造图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
