岳西(黄尾)至潜山公路连续箱梁大桥工程设计CAD图纸(dwg)

[复制链接]

0

主题

0

帖子

1051

积分

超级版主

Rank: 8Rank: 8

积分
1051
发表于 2020-6-22 22:10:05 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 1.主桥上部构造:
  • 大桥桥型布置图
  • 大桥主梁一般构造
  • 大桥临时固结构造
  • 桥劲性骨架构造
  • 桥施工流程
  • 桥竖向预应力构造
  • 桥位 平面布置图
  • 桥预应力齿板钢筋构造
  • 桥预应力构造
  • 右幅桥工程地质纵断面
  • 右线大桥桥型布置图
  • 左幅桥工程地质纵断面
  • 2.主桥上部钢筋:
  • 2~14号块钢筋构造
  • 6、7号墩主梁0、1号块钢筋构造
  • 主梁0、1号块横隔板钢筋构造
  • 主梁现浇块及端横梁钢筋构造
  • 3.引桥上部:
  • 引桥典型横断面
  • 4.主桥下部钢筋:
  • 5号过渡墩钢筋构造
  • 6、7号主墩钢筋构造
  • 过渡墩承台钢筋构造
  • 过渡墩基桩钢筋构造
  • 主墩承台钢筋构造
  • 主墩隔板钢筋构造
  • 主墩基桩钢筋构造
  • 5.下部结构及引桥下部钢筋构造:
  • 1~4桥墩一般构造
  • 5过渡墩一般构造
  • 6~7号主墩一般构造
  • 大桥基桩坐标
  • 桥0,8桥台一般构造图
  • 桥头搭板钢筋构造
  • 引桥桥墩一般构造
  • 引桥支座垫石挡块钢筋构造
  • 主墩支座钢板及垫块钢筋构造
  • 6.附属构造.
  • 现浇梁波形梁1
  • 现浇梁波形梁2
  • 现浇梁防撞护栏构造
  • 预制梁波形梁1
  • 预制梁波形梁2
  • 预制梁防撞护栏构造
  • 主桥排水构造
  • 7.其他:
  • D160行车道伸缩缝构造
  • D240行车道伸缩缝构造
  • 主要工程数量表
  • 附件:
  • 大桥图纸说明
  • 大桥计算报告
  • 大桥材料数量表

附件详情

6、设计要点
6.1 桥梁布置
桥梁左右幅均处在竖曲线:i1=-1.8%,变坡点桩号为:K77 000.0, i2=2.3% ,R=70000m上。在平面上,左幅桥位于LS=663.325m得缓和曲线段和半径R=2000.0m左偏圆曲线上;右幅桥位于LS=210m/250m得缓和曲线段和半径R=2000.0m左偏圆曲线上。主桥桥面设2%单向横坡,主桥通过调整箱梁腹板高度形成横坡,引桥通过调整墩柱高度形成横坡,梁高不变。
位于曲线部分的桥梁,其桥墩横向按径向布置。桥台横向与梁端平行布置。
左右幅桥梁跨径组成:0.7m 1联5x30m 主桥(66m+120m+66m)+0.7m=403.4m。
6.2 结构设计
主桥上部为66m 120m 66m三跨P.C.变截面连续箱梁,由上、下行分离的两个单箱单室截面组成,箱梁根部高6.6m,高跨比为1/18.18,跨中梁高为2.6m,高跨 比为1/46.15,箱梁顶板宽12.0m,底板宽6.5m,翼缘板悬臂长2.75m,0号块以外箱梁底板按二次抛物线变化。除0号块设两个厚7.0m横隔板及边跨端部设厚150cm横隔板外,箱梁其他部位均不设横隔板,箱梁采用双向预应力体系,边中跨底板束采用先长后短对称均匀张拉。
主桥连续箱梁采用悬臂挂蓝施工,各单“T”箱梁除0号块外分为14对梁段,箱梁纵向分段长度为5×3.5m 4×4m 5×4.5m,0号块长6m,中跨合扰段长度为2.0m,边跨现浇段长度为6.64m,梁段最大重量为145吨,挂蓝自重按60.0吨考虑。
0号块顶、底板厚分别为0.4m和1.0m,腹板厚0.7m,其他梁段顶板厚0.3m,底板厚从1.00m至跨中0.30m按二次抛物线变化。10号梁段以前梁段腹板厚0.60m,10号梁段以后梁段腹板厚0.45m,10号梁段腹板厚由0.6m按直线变化到0.45m. 箱梁顶设6cm的C40混凝土调平层。
引桥为30m等截面P.C.连续小箱梁,上、下行分离的每幅桥由四片梁组成,箱梁高1.6m,箱梁顶设8cm的C40混凝土调平层。箱梁采用预制安装,边梁预制宽度2.75m,中梁为2.40m。为减少吊装重量,增加横向整体性,在各片箱梁间设0.50m湿按缝。每联端部横梁与箱梁同时预制,中间墩顶横梁采用现浇。
为满足锚具布置需要,箱梁端部腹板加厚,预制箱梁时,负弯矩区连续束钢波纹管应同时预埋,在箱梁安装好后浇筑连续按头段前将对应的波纹管道相连。
主桥桥墩采用预应力混凝土薄壁空心墩桩基础,墩外尺寸为4×6.5m,承台厚3.5m,基础为4φ250cm钻孔灌注桩。过渡墩采用钢筋混凝土薄壁空心墩,墩外尺寸为4×6.5m,承台厚3m,基础为4φ200cm钻孔灌注桩。引桥桥墩采用钢筋混凝土桩柱墩,桩基础,直径为2φ180cm钻孔灌注桩。0号台和8号台左为肩抗式台,扩大基础,8号台右幅为柱式台,2φ150cm钻孔灌注桩基础。

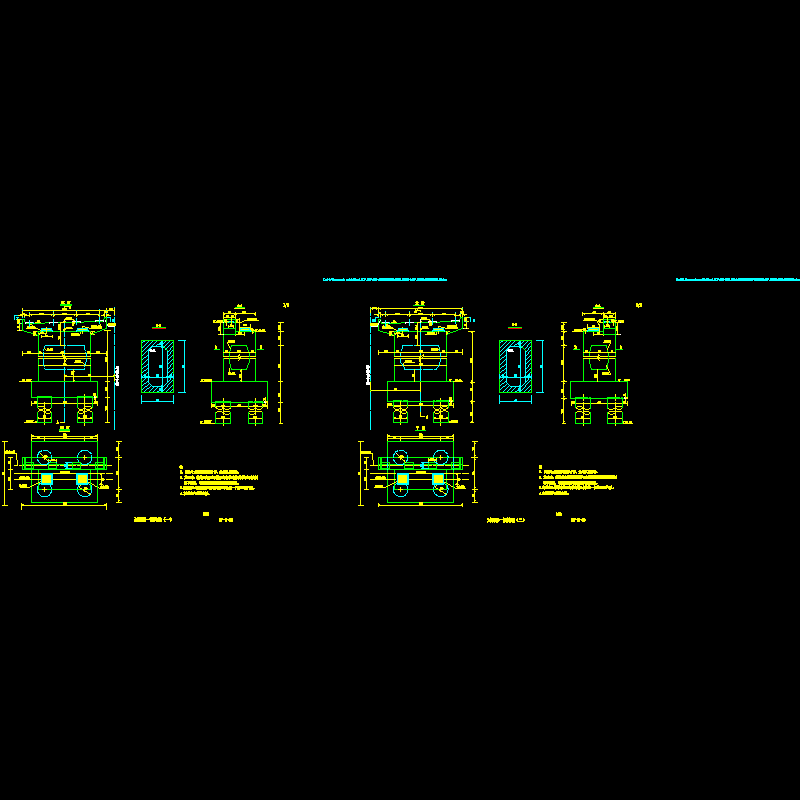

1~4桥墩一般构造g.dwg
1~4桥墩一般构造g.dwg

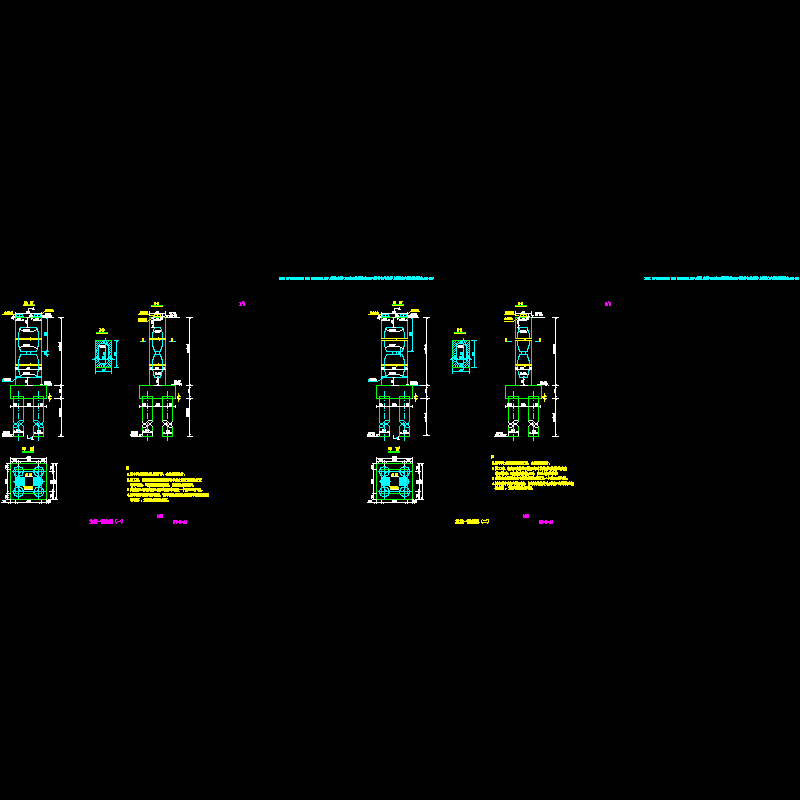

5过渡墩一般构造.dwg
5过渡墩一般构造.dwg

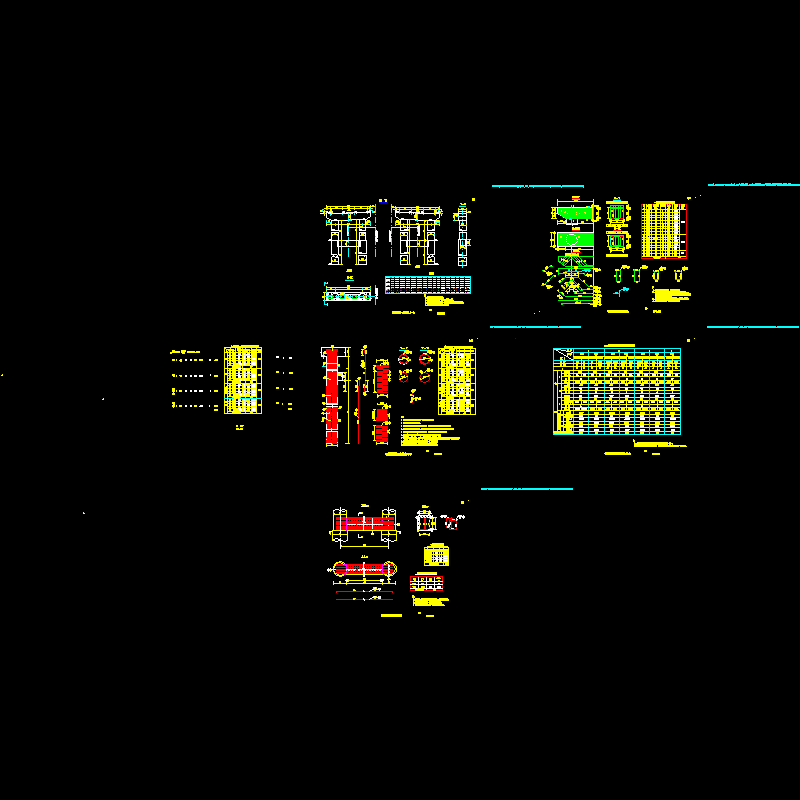

6~7号主墩一般构造.dwg
6~7号主墩一般构造.dwg

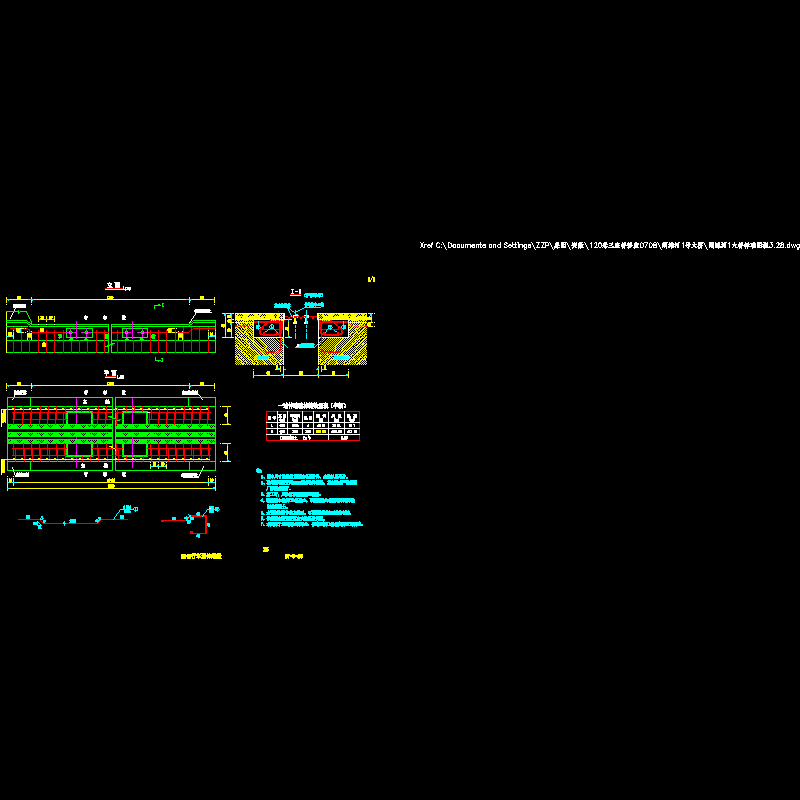

d160行车道伸缩缝构造.dwg
d160行车道伸缩缝构造.dwg
d240行车道伸缩缝构造.dwg
d240行车道伸缩缝构造.dwg

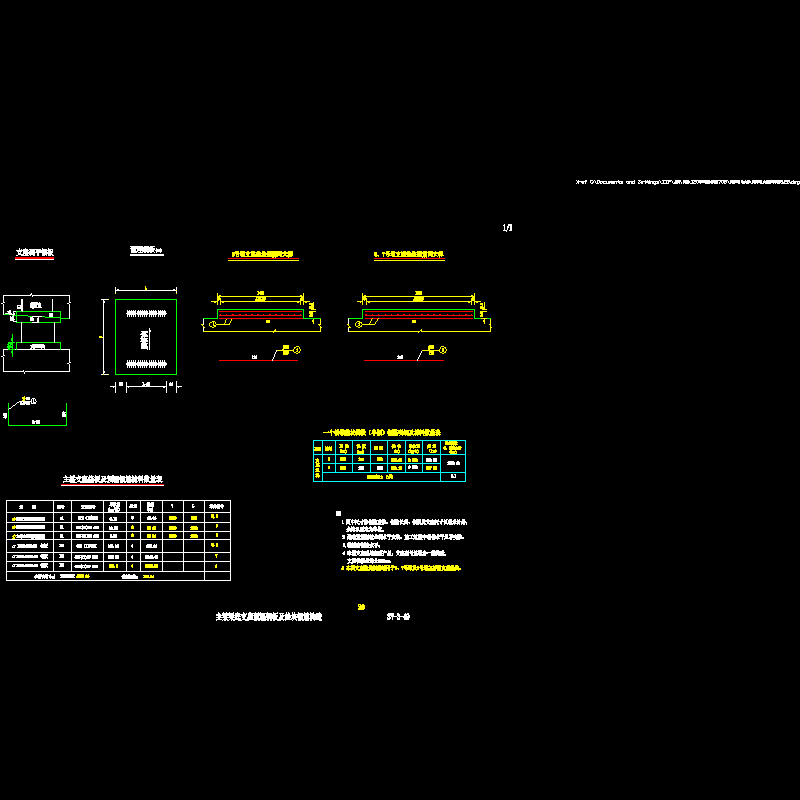

主墩支座钢板及垫块钢筋构造.dwg
主墩支座钢板及垫块钢筋构造.dwg
大桥基桩坐标.dwg
大桥基桩坐标.dwg
大桥标准图框3.28.dwg
大桥标准图框3.28.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
