跨河道桥梁课程设计CAD图纸(钢筋混凝土)(dwg)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该桥上部构造采用3-20米钢筋混凝土T型梁桥,下部构造采用双柱式桥墩(扩大基础)和埋置式肋型桥台(扩大基础),全长65.256m。
图纸内容：T梁一般构造，1米人行道板，桥墩构造，桥面铺装，桥台构造，桥型布置，主梁钢筋骨架，纵断面等共9张图纸并附设计说明。

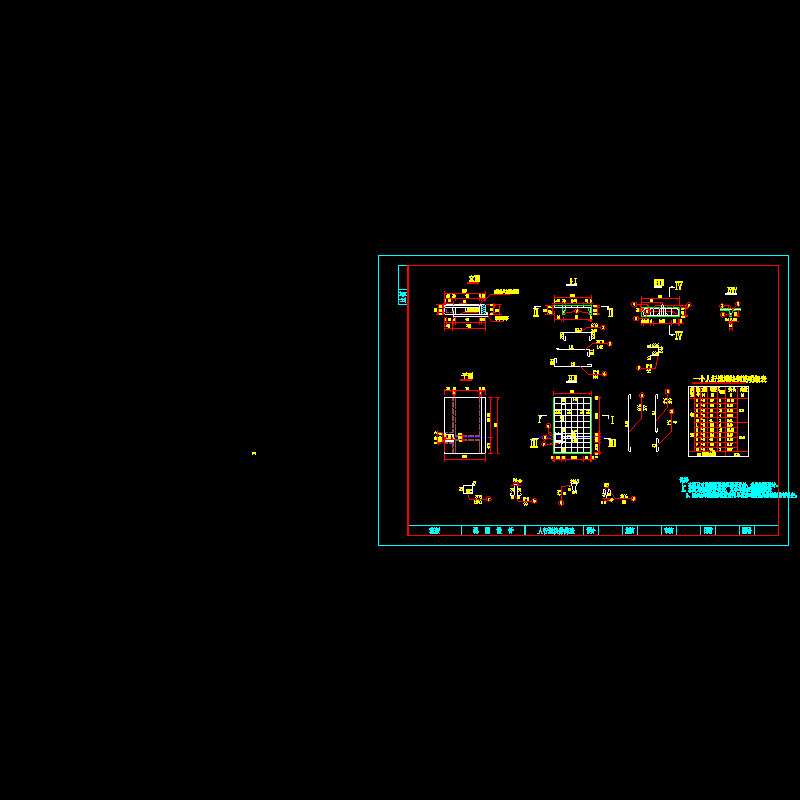

1米人行道板.dwg

t梁一般构造图.dwg

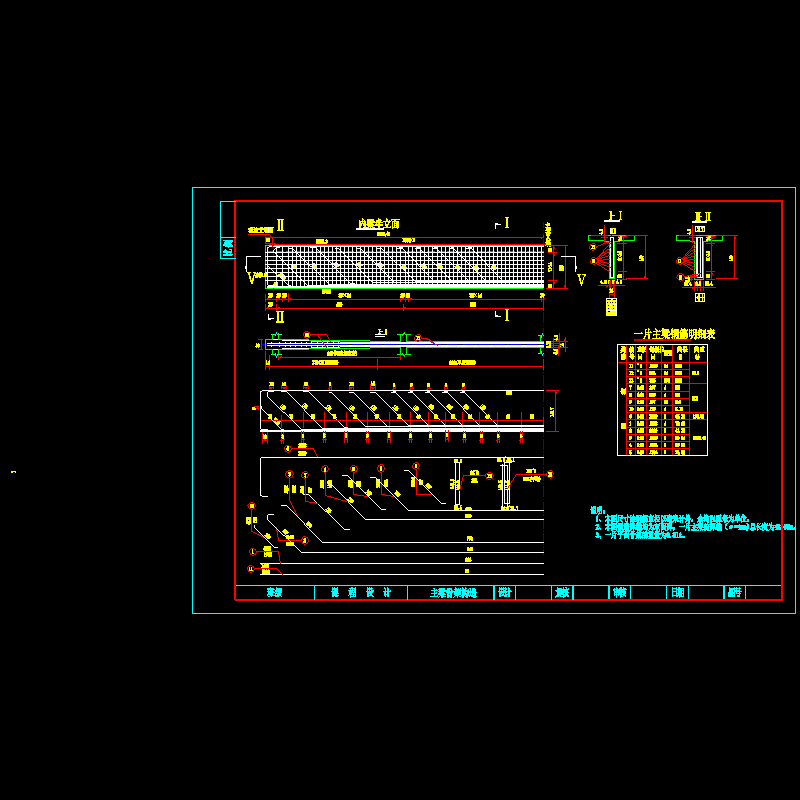

主梁钢筋骨架.dwg

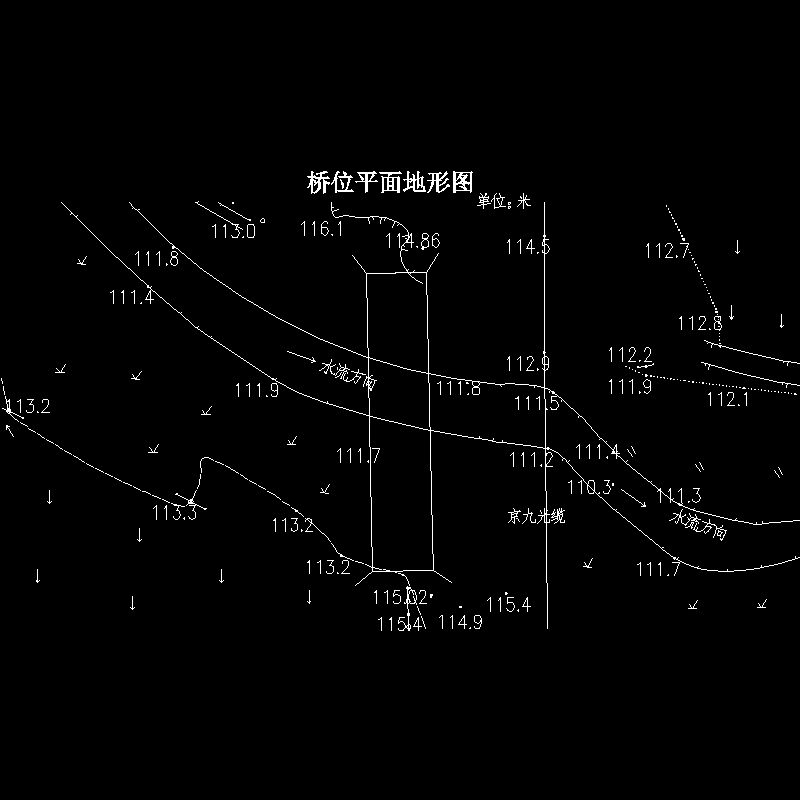

地形图.dwg

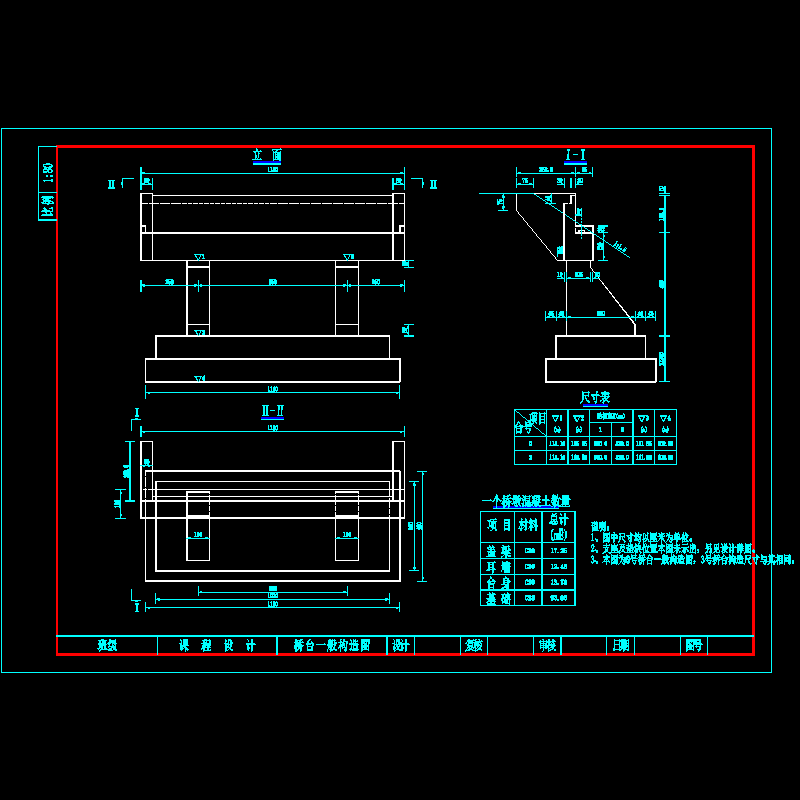

桥台构造图.dwg

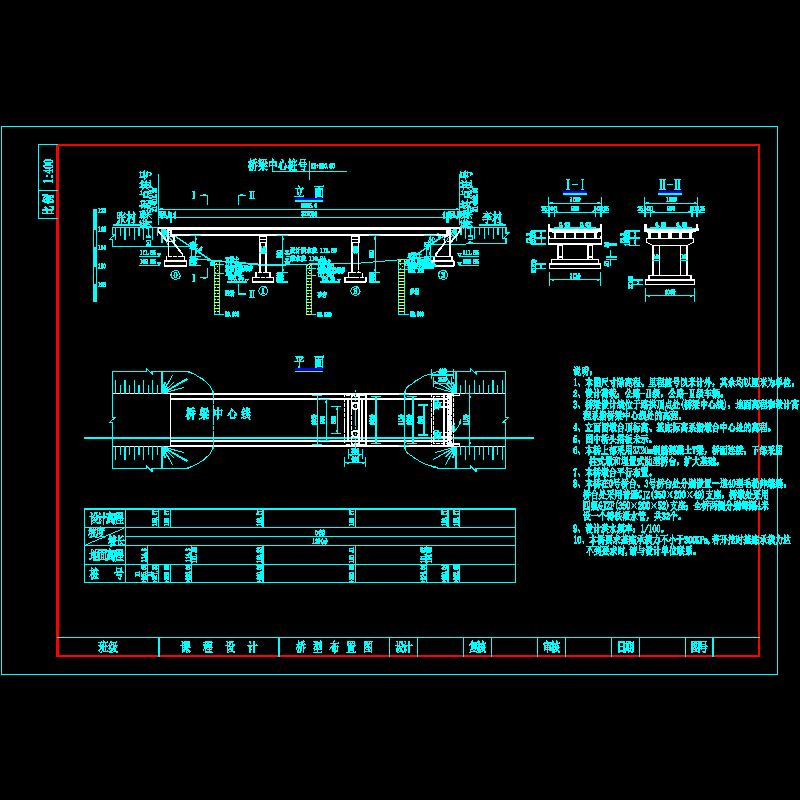

桥型布置图.dwg

桥墩构造图.dwg

桥面铺装.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
