[CAD图]一份城市中心经典休闲购物广场-地下卫生间及泳池(人防物资库)(dwg)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

4.工程规模：该项目总建筑面积 238698m2，其中地下 61709m2，地上 176989m2；
建筑层数为地下两层，地上最高二十七层，建筑占地面积 22800m2，最大建筑最大建筑高度 95.85m；
5.功能布局：地下二层及地下一层局部平时为机动车停车库，战时为治安队队员掩蔽部、装备掩蔽部、二等人员掩蔽部、人防物资库；地下二层及地下一层其余部分为酒店配套用房及设备机房；一～五层为购物中心，主要功能包括商场(超市、家电卖场、百货公司、精品店等)，洗浴中心(三层)，电玩城(四层)，电影院(四层)，餐饮，酒店配套服务用房（餐厅、宴会厅、会议中心）等;
6.设计等级：特级；


[威海市]某城市中心经典休闲购物广场建筑设计套图-地下卫生间及泳池

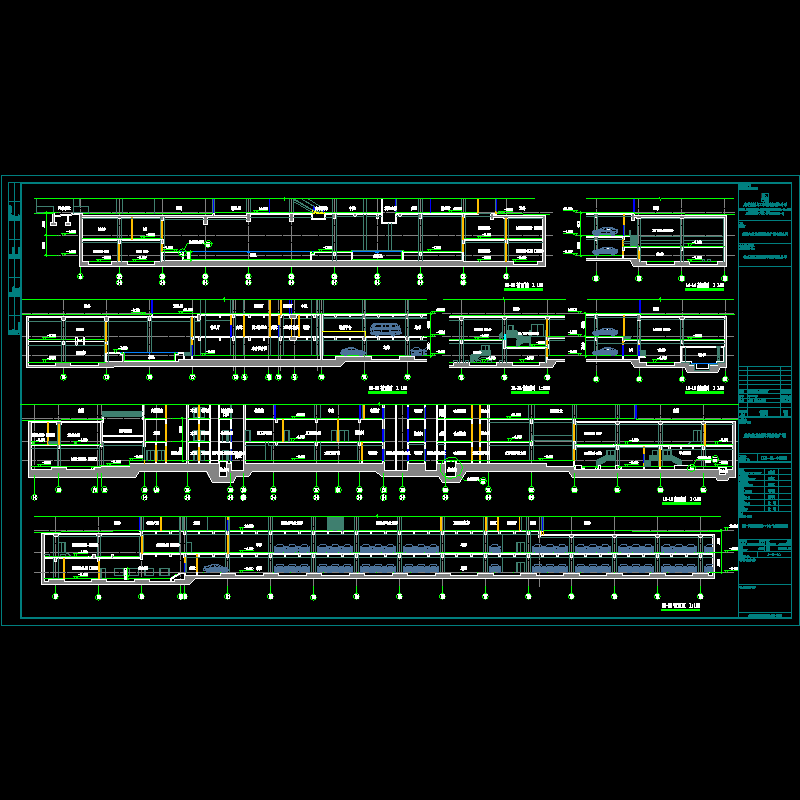

j-2-10地下剖面图_t3.dwg

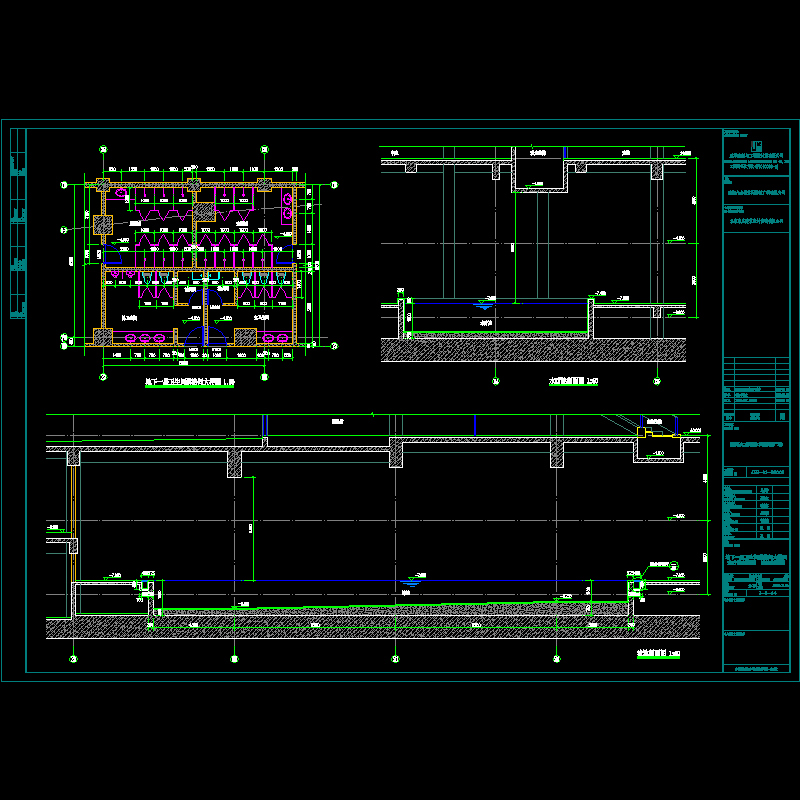

j-6-04地下卫生间及泳池_t3.dwg
