T梁、横梁、行车道梁预制场平面布置CAD图纸(龙门架)(dwg)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

说明：
1、本图尺寸以厘米计；
2、根据图纸施工要求，小T型梁的底胎长度取7.05米，其余小T型梁也可采用同一底胎；
3、本预制场龙门架按提重45T设计，也可用于提升砼料斗；
4、采用流水作业法生产横梁和小T型梁，横梁每2.5天生产一片，小T型梁每天生产3片，3天一个周期。

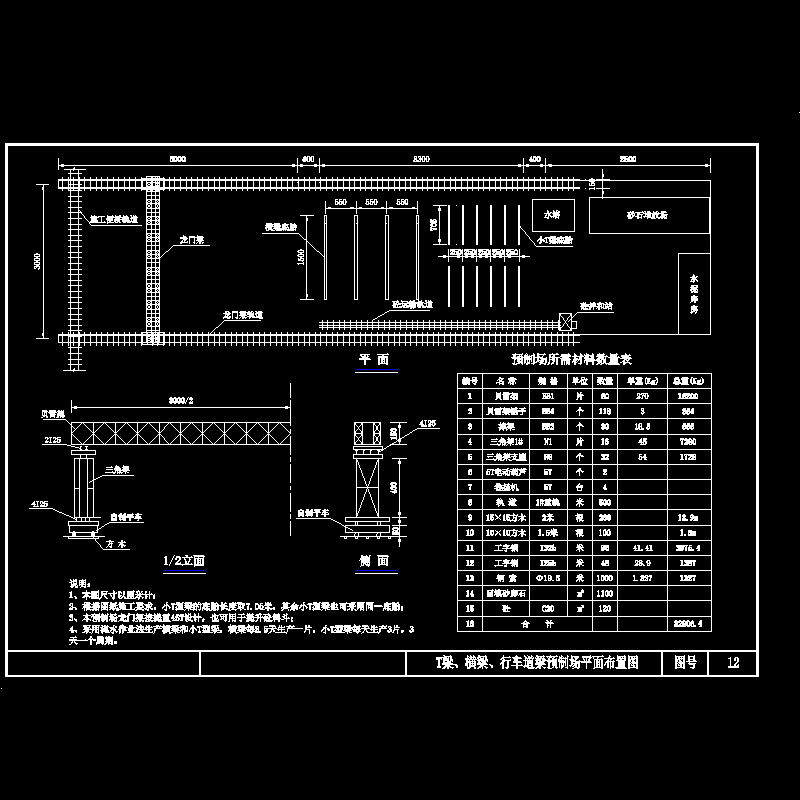

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
