一份桥梁青石浮雕栏杆节点CAD详图纸设计(人行道)(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、图中尺寸均以厘米计；
2、栏杆材料为青石，采用M7.5水泥砂浆砌筑勾缝，要求座浆饱满，缝隙填实。
3、立柱头、扶手和栏板浮雕图案建议先作石膏样品，经建设单位认可后方可施工，立柱头也可做成圆头，浮雕图案可根据地方特色选用合适的图案。
4、栏杆基础采用C30砼现浇，高65cm，宽50cm，外露高度15cm，埋深50cm，栏杆基础待支撑埋入后整体现浇，外露面采用青石贴面，栏杆基础应与护坡顶浆砌块石埋实固结，每隔11.68m断开处设置为沉降缝。沉降缝采用沥青麻筋或沥青木板填充。
5、栏杆设立在人行道外侧。
6、栏杆总长60米。

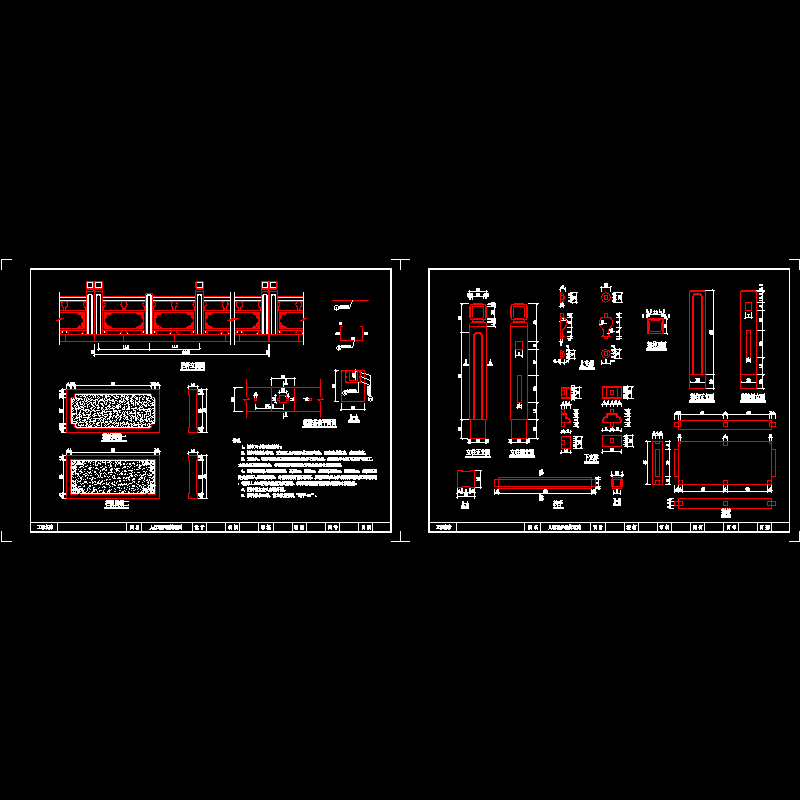

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
