64m简支梁防落梁措施构造CAD大样图(材料表)(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

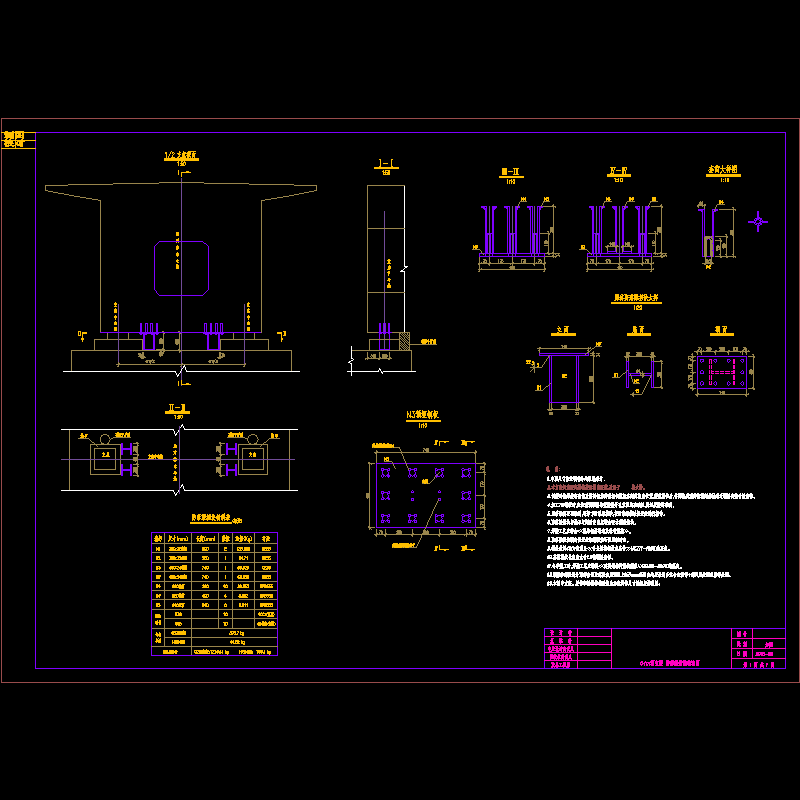

• 防落梁挡块材料表
• N3预埋钢板
• 梁体防落梁挡块大样
• 1/2支点截面
• 套筒大样图

附件详情

本图仅结梁部结构进行横向限位。当箱梁需要顶梁时，可卸下防落梁挡块，在防落梁挡块位置处进行操作。防落梁挡块与垫石之间的空隙应增加硬木调整垫块。防落梁挡块横向位置应和墩顶垫石位置相对应。套筒螺纹长度应大于1.2倍螺栓直径。
……共计1张，设计于2013年

第 1 张图
