路基锚杆框架防护设计CAD大样图(dwg)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

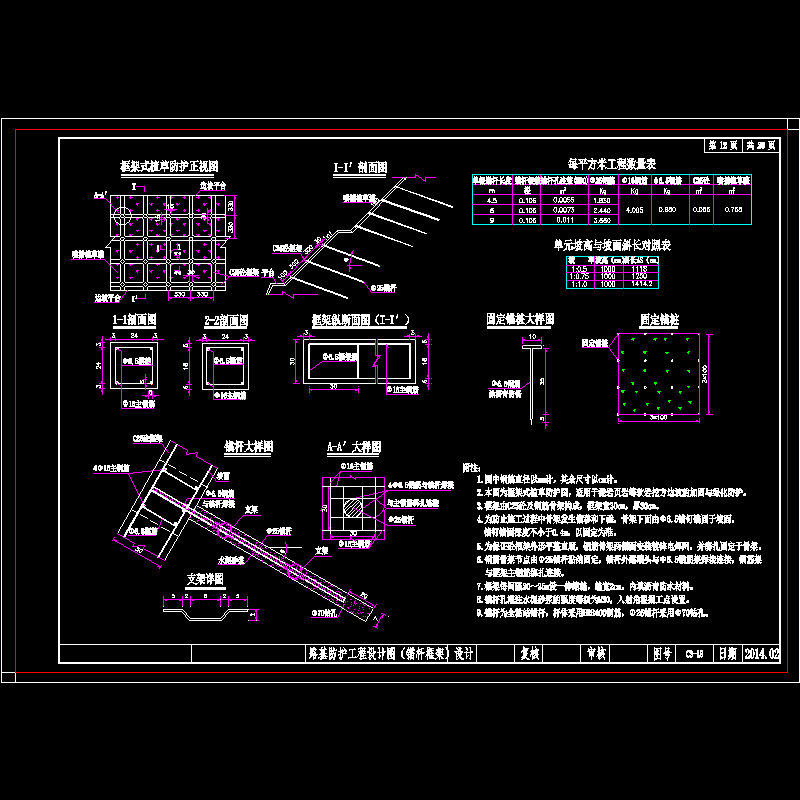

• 框架式植草防护正视图
• I-I′剖面图
• 1-1剖面图
• 2-2剖面图
• 框架纵断面图（I-I′）
• 锚杆大样图
• A-A′大样图
• 固定锚桩大样图
• 固定锚桩
• 每平方米工程数量表

附件详情

1.图中钢筋直径以mm计，其余尺寸以cm计。
2.本图为框架式植草防护图，适用于泥岩页岩等软岩挖方边坡的加固与绿化防护。
3.框架由C25砼及钢筋骨架构成，框架宽30cm，厚30cm。
4.为防止施工过程中骨架发生偏移和下垂，骨架下面由Φ6.5锚钉锚固于坡面，锚钉锚固深度不小于0.4m，以固定为准。
5.为保证砼框架外形平整直顺，钢筋骨架两侧面安装镀锌电焊网，并绑扎固定于骨架。
6.钢筋骨架节点由Φ25锚杆粘结固定，锚杆外露端头与Φ6.5钢筋架焊接连接，钢筋架与框架主钢筋绑扎连接。
7.框架每间隔20～25m设一伸缩缝，缝宽2cm，内填沥青防水材料。
8.锚杆孔灌注水泥砂浆的强度等级为M30，入射角根据工点设置。
9.锚杆为全粘结锚杆，杆体采用HRB400钢筋，Φ25锚杆采用Φ70钻孔。
……共计1张，设计于2014年

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
