路堑三维网喷播植草护坡设计CAD图纸(dwg)

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1.图中H为挖方边坡高度；图中尺寸除钢筋直径以毫米计外，余均以厘米计。
2.本图适用于H≤8m米的单级土质挖方边坡防护。
3.三维土工网的抗拉强度>25KN/m。
4.三维网坡顶采用埋压沟，沟底加U型钉固定，沟内填土夯实。
5.三维网坡脚埋入碎落台内50cm，并用U型钉固定。
6.施工工序为：
1）人工清理边坡，削除杂物，覆7cm厚的耕植土于整平的坡面上，洒水湿润。
2）沿坡面自上而下铺设三维网，并用U型钉、钢钉从上至下固定，使网垫贴坡面。
3）坡顶、坡脚分别按设计要求固定。
4）三维网全部铺通、固定后，将细粒土及肥料采用人工方式自坡顶向坡脚撒播，撒土厚度以将网包覆为宜。
5）采用液压喷播机将混有草籽、肥料、土壤改良剂、种子粘结剂、保水剂和水的混合物均匀喷洒在坡面上，喷播完后，可视情况洒少许土。
6）覆盖地工膜并及时洒水养护，直至植草成坪……共计1张，设计于2013年

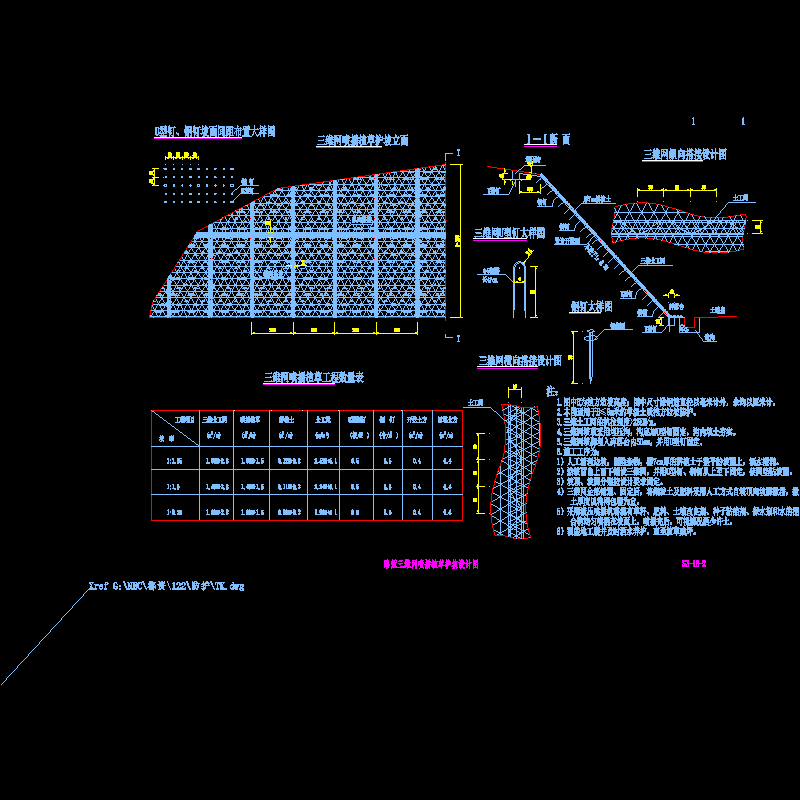

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
