桥梁钢套箱构造CAD图纸(钢板桩围堰)(dwg)

[复制链接]

0

主题

0

帖子

1112

积分

超级版主

Rank: 8Rank: 8

积分
1112
发表于 2020-7-2 20:00:54 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

说明:
1、本图尺寸以cm计。
2、图中 -4.4为示意,实际地面标高 -1.0m以下均采用钢板桩围堰。
3、C30砼底板厚20cm,用Φ16钢筋在底层呈15×15网格布置,并在钢护筒四周30cm范围加焊倒角筋,搭焊长度为14cm。
4、钢板桩由30KW振动锤打入,承台完成后拔除。
5、钢板桩施打时利用钢平台作支撑和施打导向。
6、括号外数据为15-20#墩用,括号内数据为16-19#墩用。

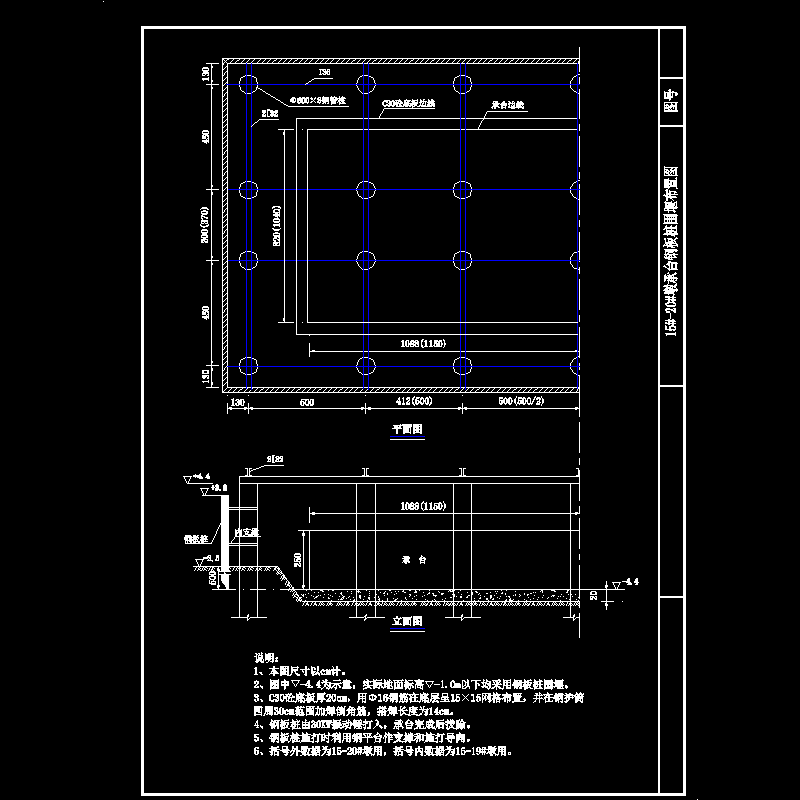

钢板桩围堰图纸 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-7-2 20:00:54上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在学习案例专区发帖交流相关知识。

附件2099v11ew1fwcfcf02fcdw1.rar

79.58 KB

下载  售价: 100 积分    赚积分
