一份19 38 19m预应力混凝土铰接斜腿刚构桥台胸墙钢筋节点CAD详图纸设计(人行道)(dwg)

[复制链接]

0

主题

0

帖子

1086

积分

超级版主

Rank: 8Rank: 8

积分
1086
发表于 2020-7-9 20:51:03 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

1, 荷载等级:汽车-20级,挂-100;人群4kN/m;
2, 桥面宽度:总宽45m,其组成为:4.5m(人行道) 3.0m(绿化带) 30.0m(行车道) 3.0m(绿化带) 4.5m(人行道)
3.通航标准:小游船,高度大于等于2米。
4 地震烈度:7度


一份19 38 19m预应力混凝土铰接斜腿刚构桥台胸墙钢筋节点CAD详图纸设计(人行道)(dwg)

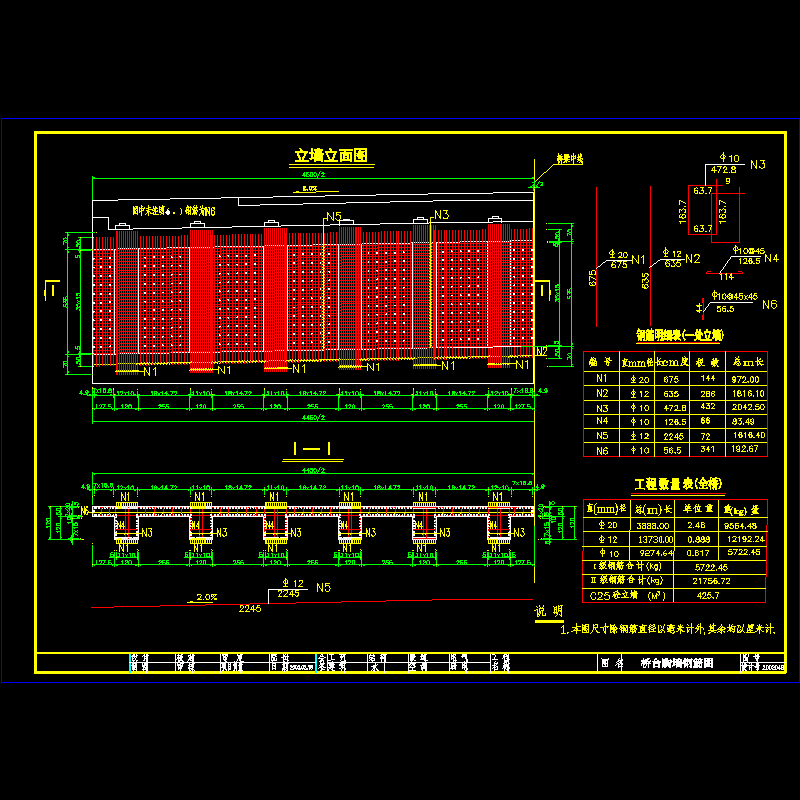

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-7-9 20:51:03上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在毕业设计专区发帖交流相关知识。

附件2099v11ew1csd0wsccedwed.rar

74.14 KB

下载  售价: 100 积分    赚积分
