一份异型柱框架结构别墅结构CAD施工图纸（2层、独立基础）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：9张
• 设计年代：近代

附件详情

该项目建筑的主要使用（用途）性质：居住。 该资料为 A1型别墅的结构设计。建筑设计结构形式为：异型柱框架结构。 结构抗震等级：异型柱框架四级。层数（结构）：地上 2层。 该项目基础持力层选用 2层土粉质粘土，地基承载力特征值 260kPa；基础形式采用柱下独立基础。
全套图纸9张，包括基础 平面布置图 、基础大样、柱平面配筋图、基础梁配筋平面图、二层梁配筋平面图、屋面梁板配筋平面图、二层楼板配筋平面图等。

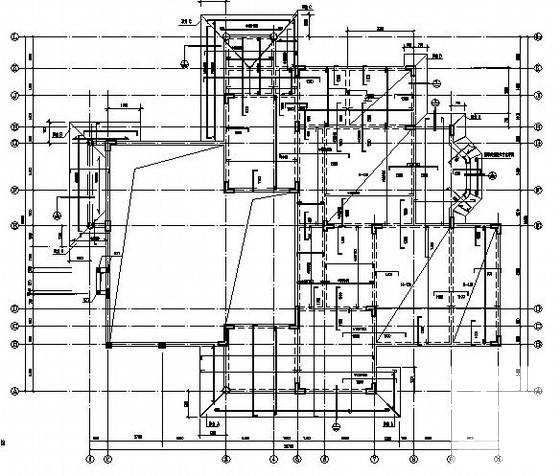

第 1 张图

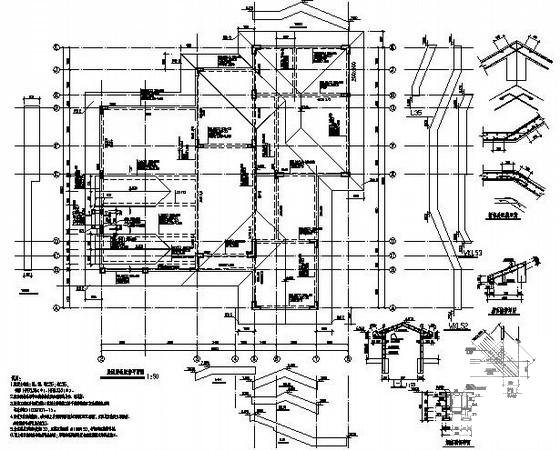

第 2 张图

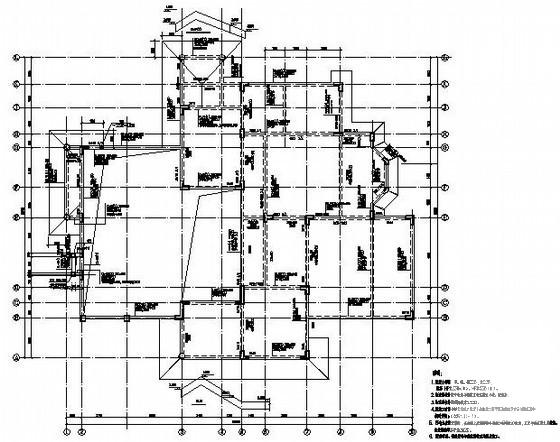

第 3 张图

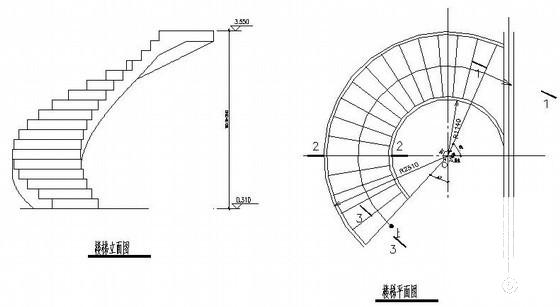

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
