3层别墅建筑变形缝大样CAD图纸(dwg)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度：多层建筑
• 建筑结构形式：其他结构
• 地上层数：3层
• 节点大样：其它

设计依据：

甲方提供的方案图,

用地红线图

国家现行法规，规范。

工程规模；

三层别墅

其他：

框架结构，基础详结施

该项目按七度抗震设防，该项目按一类防火等级设计。该项目标高相当于绝对黄海高程。

该资料各图除特别注明外标高以米计，尺寸以毫米计。

部分图纸摘录：

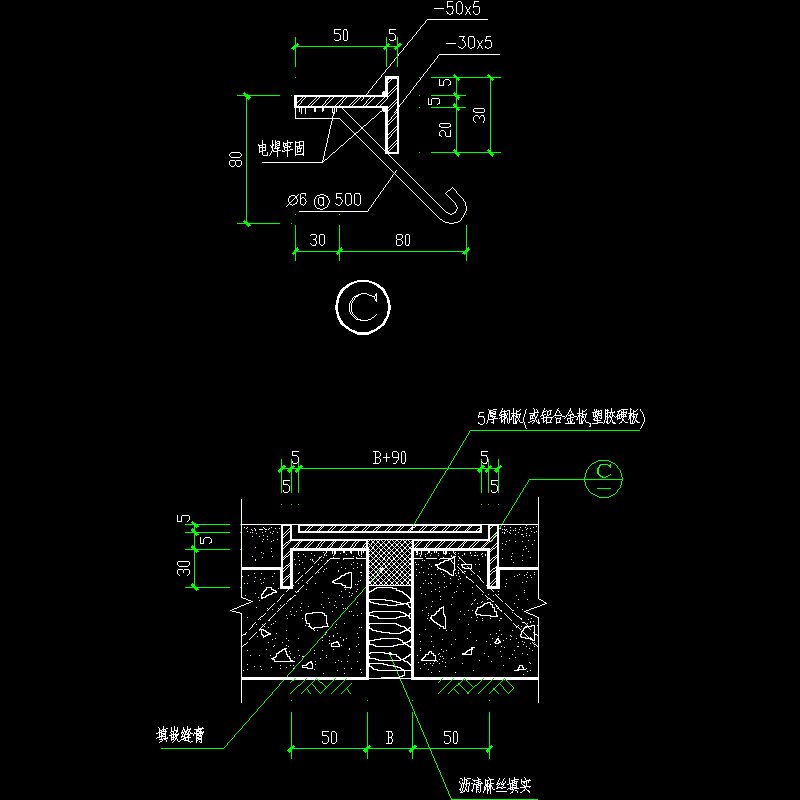

地面变形缝1

地面变形缝2

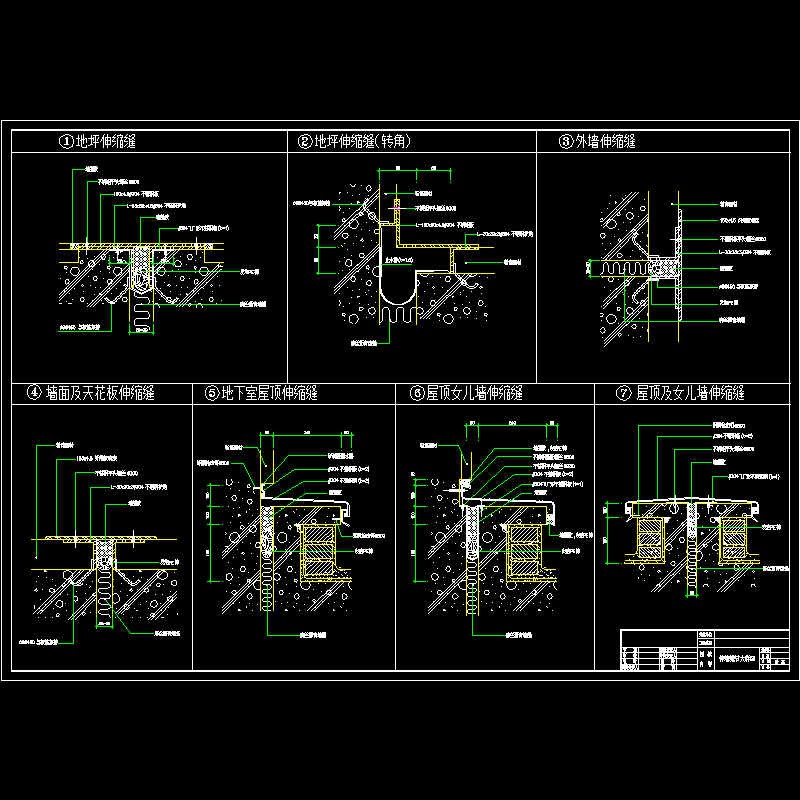

地坪伸缩缝

地下室屋顶伸缩缝

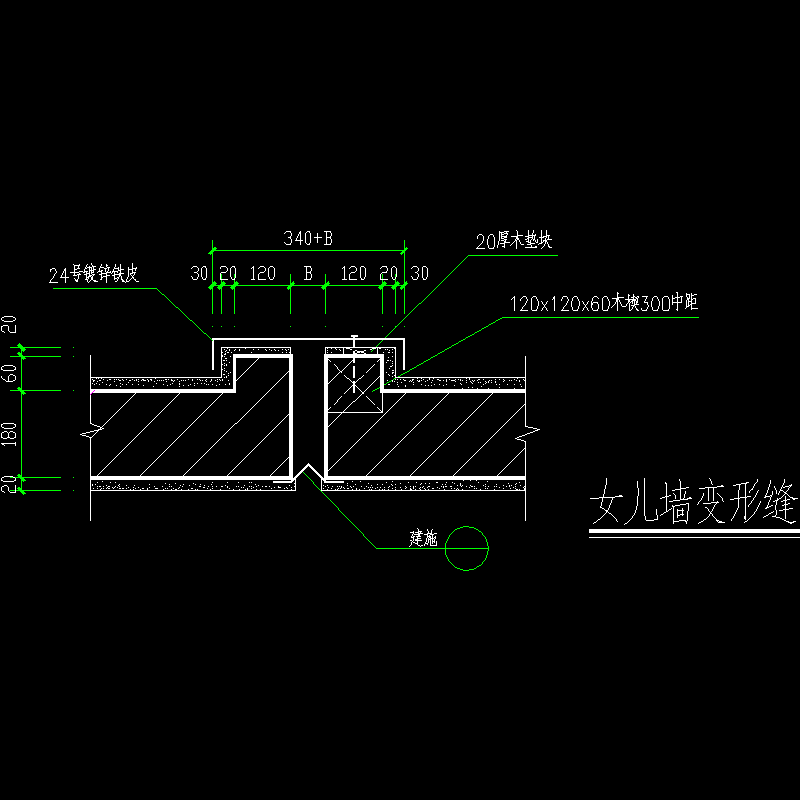

女儿墙变形缝

墙面及天花板伸缩缝

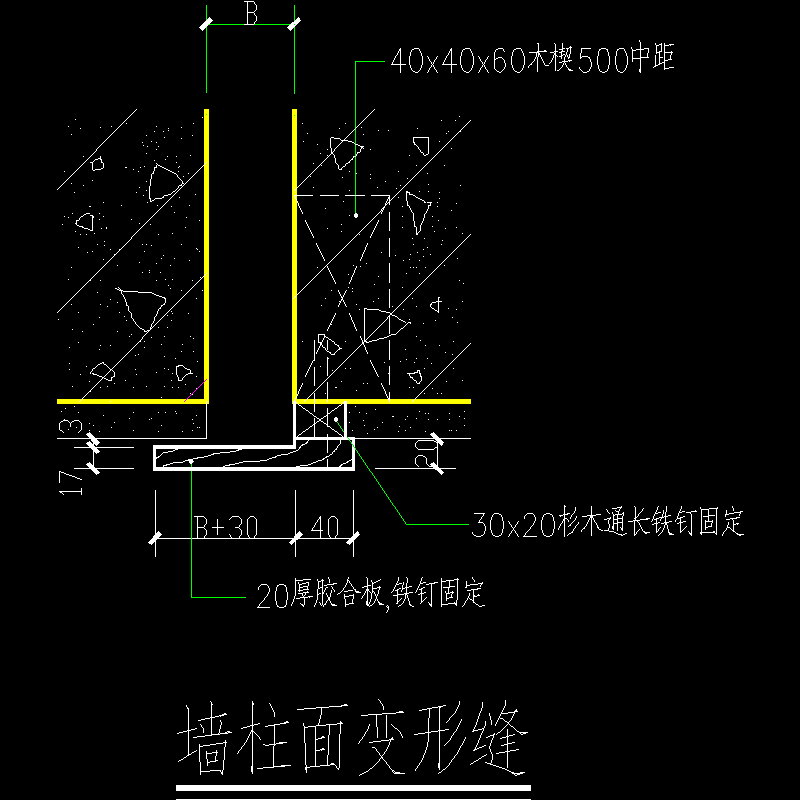

墙柱面变形缝

外墙伸缩缝

伸缩缝大样.dwg

地面变形缝.dwg

墙柱面变形缝.dwg

女儿墙变形缝.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
