一份88.86米30层纯剪力墙结构高层住宅楼结构CAD施工图纸(混凝土灌注桩)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

西安某30层纯剪力墙结构高层住宅，主体总高88.86m，6级人防，筏板基础。工程场地为自重湿陷性黄土，采用了灰土挤密桩消除湿陷性，主楼范围采用混凝土灌注桩。
该资料包含： 结构设计说明 、基础处理及灰土挤密桩布置图、灌注桩布置图及详图、基础 平面布置图 及详图、地下室剪力墙定位图、地下室墙体大样及墙体留洞图、人防构造详图、地下室剪力墙边缘构件表、各层剪力墙定位平面图、各层梁平法施工图、各层结构平面图、楼梯施工图等36张图纸。

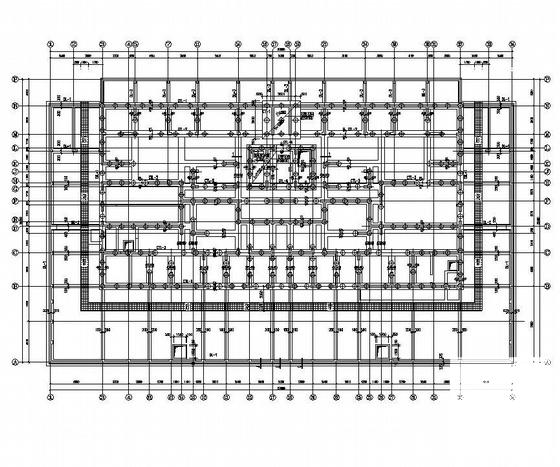

第 1 张图

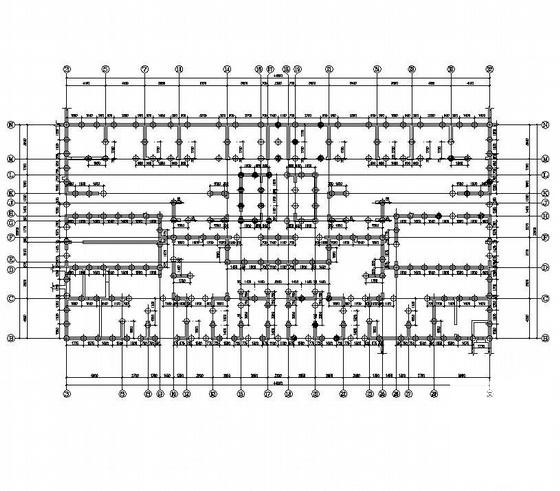

第 2 张图

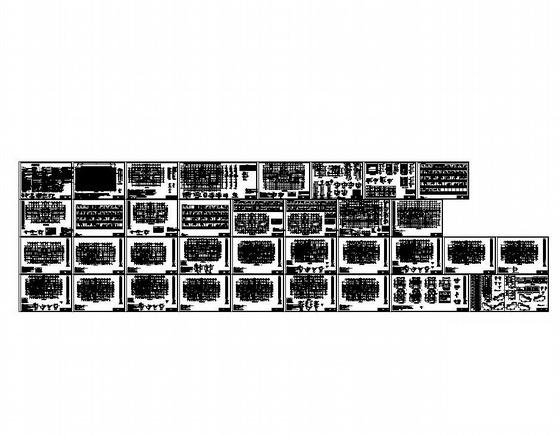

第 3 张图

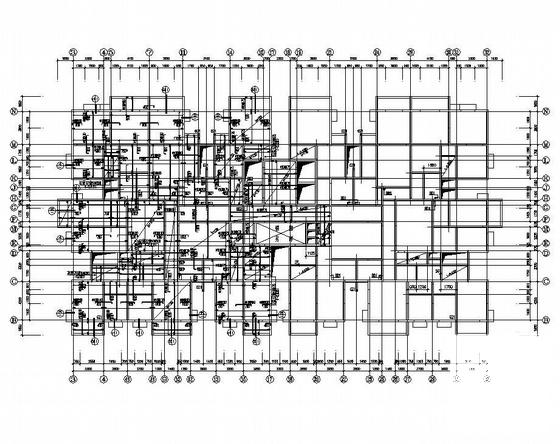

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
