一份5层框架结构小学教学楼结构CAD施工图纸（桩基础）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 参考图纸：25张
• 设计年代：近代

附件详情

该项目小学教学楼（抗震单元一、二）为5层建筑,房屋檐口高度23.10米；最高点高度24.95米。抗震单元三、四、五为4层建筑,房屋檐口高度15.60米；最高点高度21.45米。结构设计采用钢筋混凝土框架结构体系。结构设计采用钢筋混凝土框架结构体系。
全套图纸25张，包括结构设计总说明、平法变更及补充表、坡屋面梁施工图"平面整体表示方法" 制图规则和构造详图 、桩位 平面布置图 、桩基承台平法施工图、柱平法施工图、承台拉梁平法施工图、二层结构平面图、结构梁平法施工图、 楼梯详图 等。

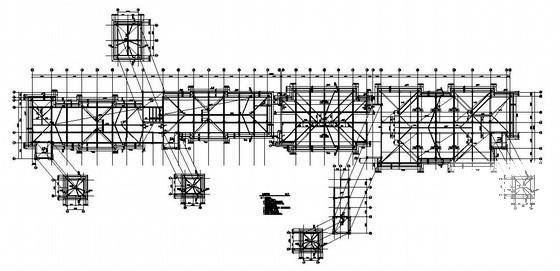

第 1 张图

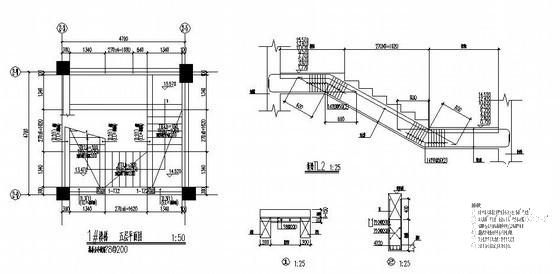

第 2 张图

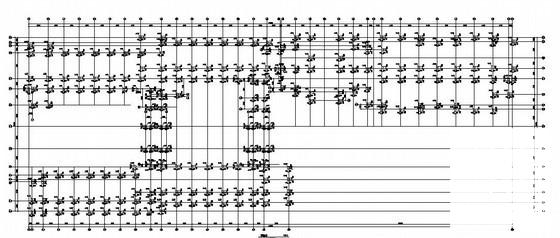

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
