中效加压箱示意CAD图纸(风机)(dwg)

[复制链接]

0

主题

0

帖子

1120

积分

超级版主

Rank: 8Rank: 8

积分
1120
发表于 2020-7-23 19:05:56 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

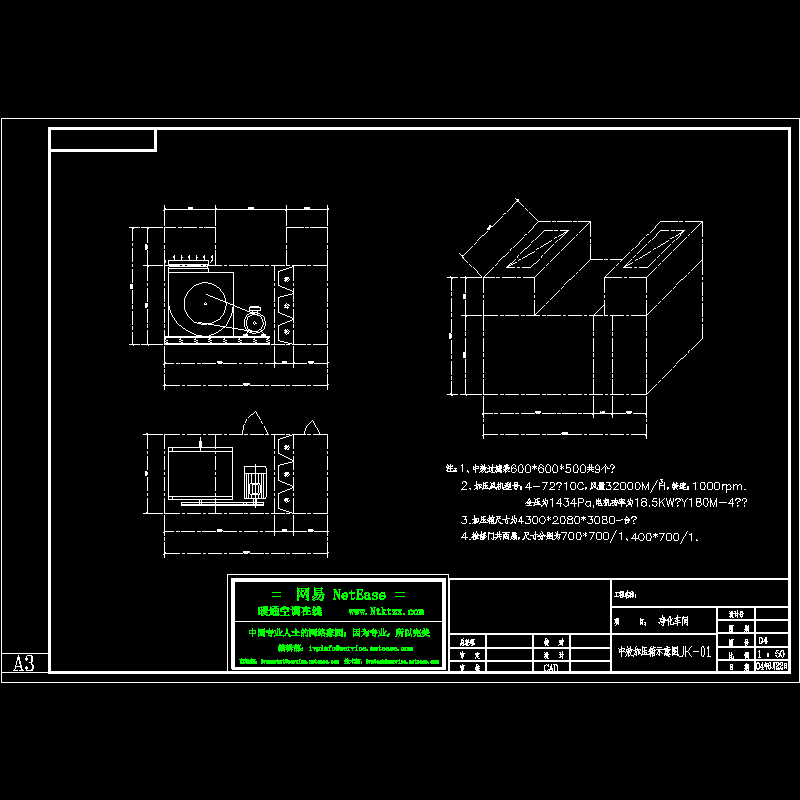

中效加压箱示意图
注:
1、中效过滤袋600*600*500共9个;
2、加压风机型号:4-72№10C,风量32000M/H,转速:1000rpm.
全压为1434Pa,电机功率为18.5KW(Y180M-4);
3.加压箱尺寸为4300*2080*3080一台;
4.检修门共两扇,尺寸分别为700*700/1、400*700/1.

2

3

4

中效加压箱示意CAD图纸(风机)(dwg)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
