配电室大样CAD图纸(火灾自动报警)(dwg)

[复制链接]

0

主题

0

帖子

543

积分

超级版主

Rank: 8Rank: 8

积分
543
发表于 2020-7-24 07:09:40 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


图纸说明:

1.建筑物耐火等级二级。

2.顶棚,墙面抹灰刷白色防霉阻燃乳胶漆,地坪待埋件埋设及管线安装后方可二次浇灌再砌白色400*400地砖。

3.门向外开,装弹簧锁,采用防火实体门,1.6米宽,门高2.6米;1.4米宽,门高 2.4米。

4.电缆沟盖板采用花纹钢盖板,每块盖板不应超过30kg ,电缆沟盖板要求平整,盖严且防止窜动。

5.电缆沟高标水泥抹光,采用防渗水措施。

6.设火灾自动报警及手提灭火装置。

7.设强迫通风及防排烟装置。

8.本配电室不允许与其无关的管线通过。

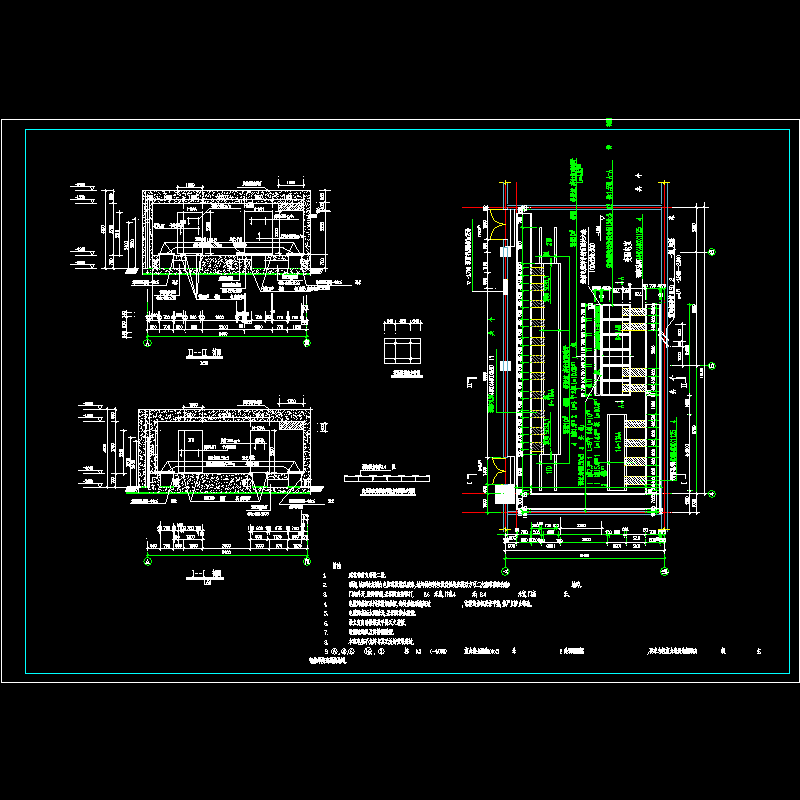

图纸展示:

剖面

剖面2


配电室大样CAD图纸(火灾自动报警)(dwg)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-7-24 07:09:40上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在新手资料专区发帖交流相关知识。

附件2099v11ew022ef00s00eds0.rar

122.68 KB

下载  售价: 100 积分    赚积分
