液压系统装配CAD图纸(焊缝)(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、该泵站由装配部进行装配、配管、配线、调试等。油窗盖与油窗框间夹耐油胶皮。
2、装配前各液压元件必须清洗干净。
3、支架、底板、电器盒等可根据实际情况调整、焊缝5/ △
4、二次装配前钢管、法兰、接头等酸洗磷化处理。
5、二次装配后进行循环冲洗，清洁度试样抽查应达到NAS10级。
6、压力试验：5MPa；持续10min，保证各密封、连接处及焊口不得泄漏。
7、泵站表面喷漆孔雀蓝。
8、严格按照出厂试验大纲进行试验。
9、该泵站出厂调试完毕后，各法兰口、管口等处用塑料管塞塞好。

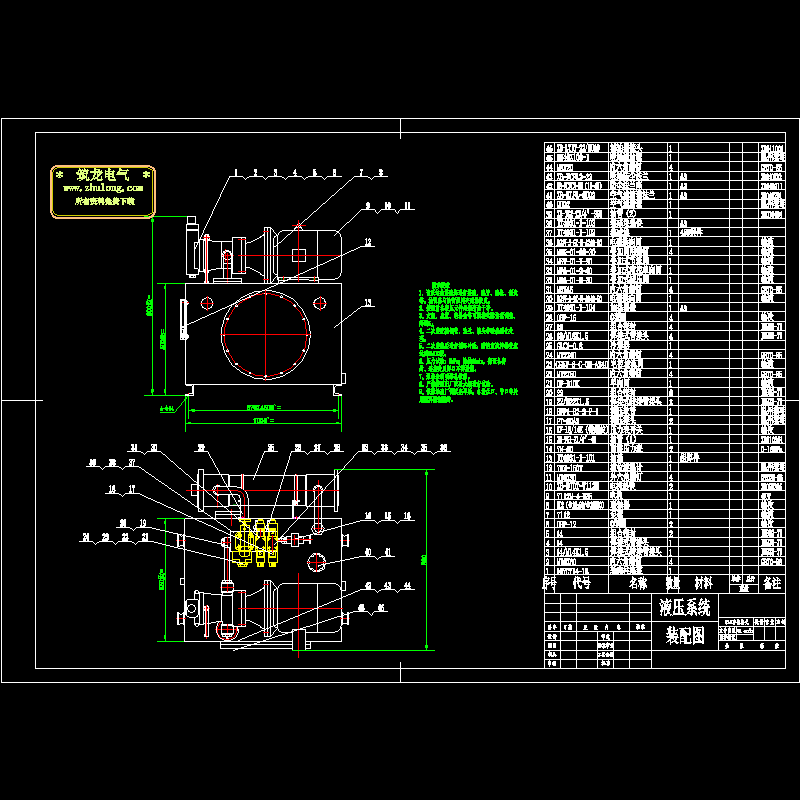

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
