完全直流屏电气原理CAD图纸(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

完全直流屏电气原理图,这个直流屏系统是我设计，是完全的电气安装图纸，已经做出2套直流屏系统，由于考虑到成本原因，硅链可以省略，直接以合母电源代替控母电源，这在工程上是允许的，这套系统在100Ah下适用

2

3

4

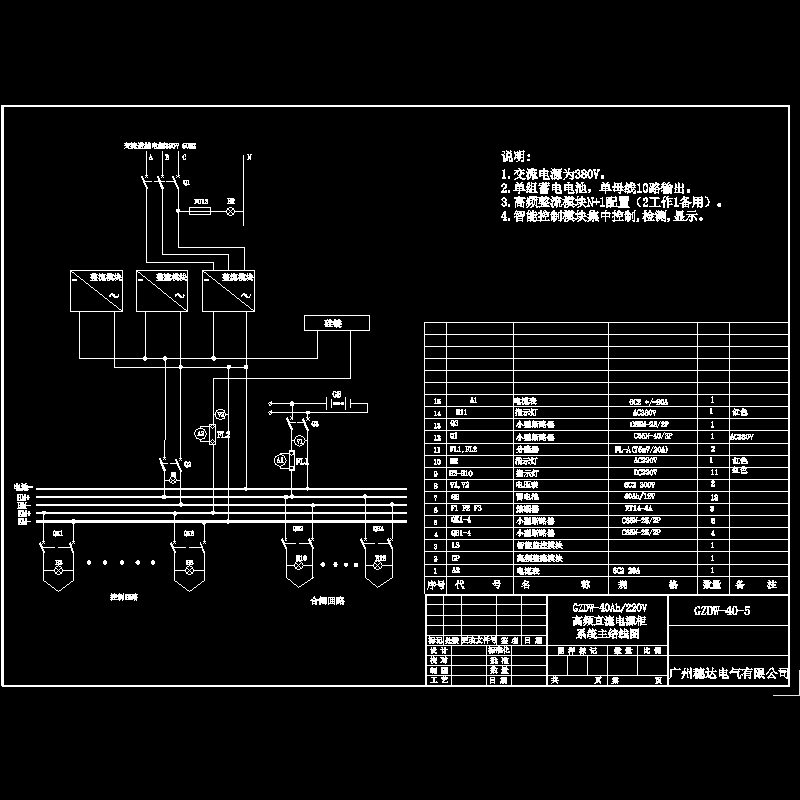

直流屏一次原理图.dwg

电池接线图.dwg

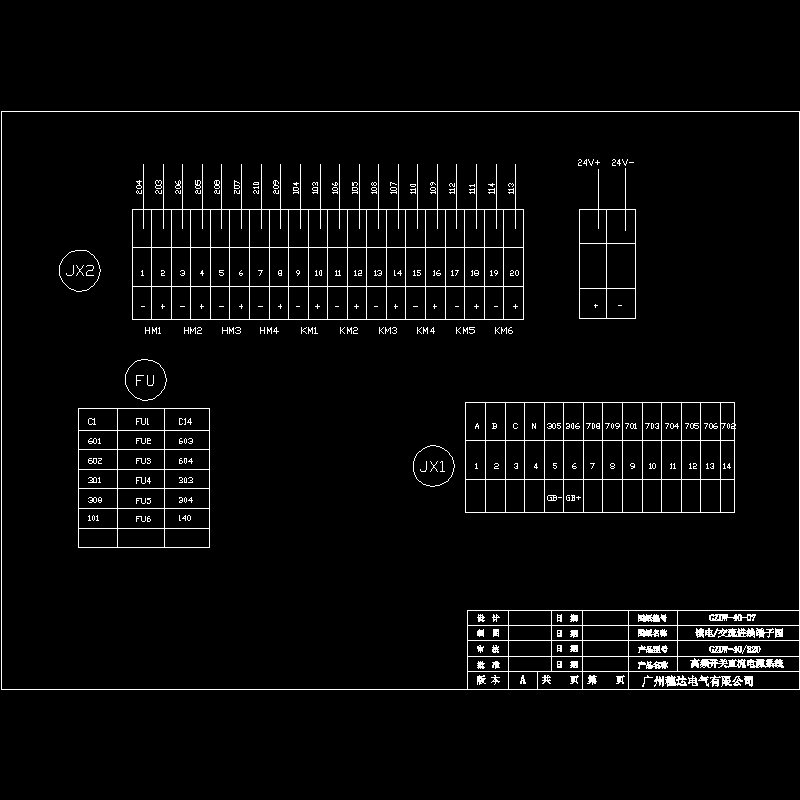

馈电和交流进线端子图.dwg

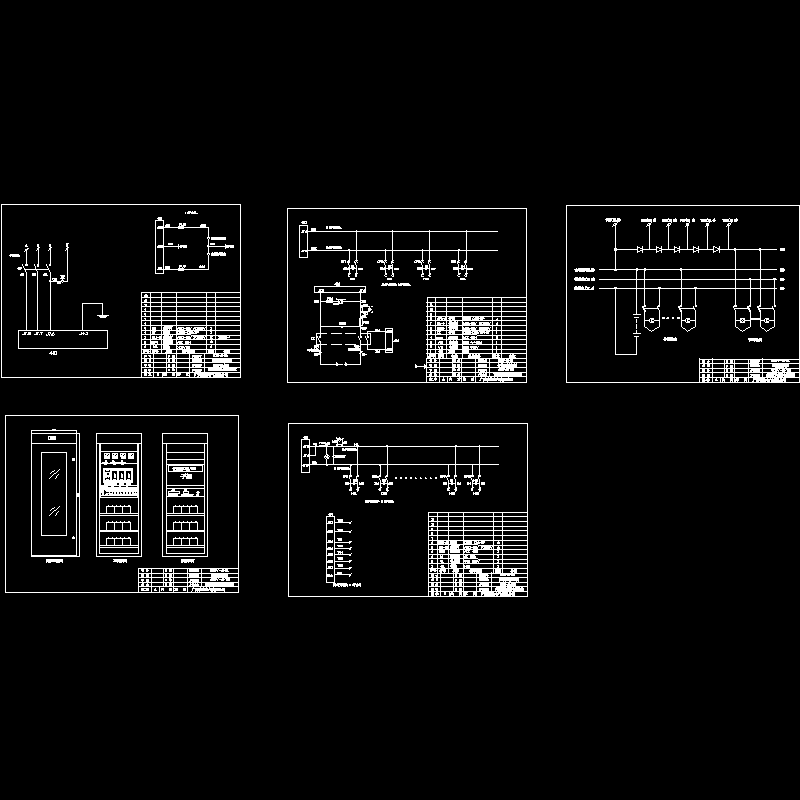

new直流屏.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
