一份高边坡设计CAD图纸(排水沟大样图)(dwg)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 总平面图
• 支护断面图
• 抗滑桩配筋图
• 锚定板支护立面图、断面图
• 锚定板支护构造详图
• 治理立面图
• 坡顶抗滑桩配筋图
• 立面图
• 锚索大样图
• 挖孔桩护壁结构及挡土板、反滤包详图
• 格构及排水沟大样图
• 监测点及排水系统图

附件详情

1.浆砌体石料抗压强度不低于MU40，石料软化系数不少于0.8，块径大于300mm，采用M7.5砂浆砌筑，填缝饱满，外露面全部勾平缝，抹面砂浆采用1：3水泥砂浆，厚度20mm；
2.挡土墙每15m设置一条沉降缝，缝宽20mm，内塞沥青麻丝；
3.泄水孔采用φ50mmPVC管埋设,外倾坡度不小于5%，间距2m，梅花形布置；坡面上每隔50m设一纵向水沟，宽400mm，深400mm；
4.墙趾进入硬塑粉质粘土④或砂质粘性土⑤-3不少于1m，毛石砼基础进入硬塑土层不少于2m。墙趾前先粘土夯实，然后依次铺设砂、土工布，其上做浆砌石格构。靠近江面处，做浆砌石压脚1m高，浆砌块石每15m设沉降缝；
5.AK 656~AK 716墙顶高程24.50m，第一级平台标高17.50m，第二级平台标高11.75m；
6.无纺土工布>300g/m2/,抗拉强度>600N/5cm,有效孔径O/90<0.08mm，垂直渗透系数>1×10-1/cm/s；
7.本图尺寸单位除高程为m，其余均为mm。

挡土墙支护断面图

抗滑桩配筋图

锚定板支护立面图、断面图

第 1 张图

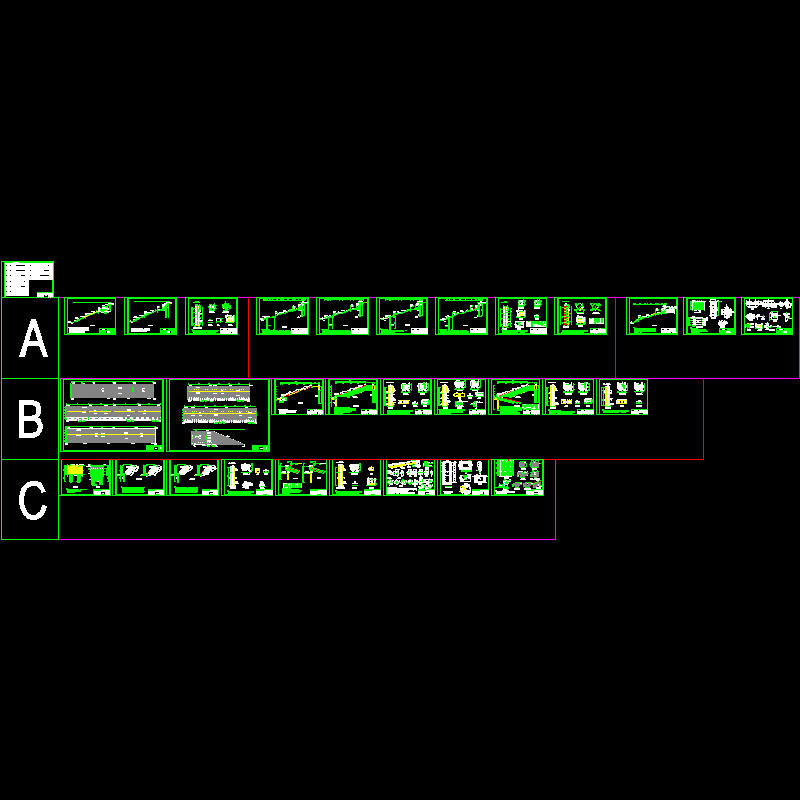

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-7-30 22:23:14上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
