一份21米深基坑桩锚支护CAD施工图纸(钻孔灌注桩)(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

支护方案
支护1区，基坑边坡采用锚拉桩支护，桩顶位于自然地面，桩长21.0m，嵌固深度5.0m，桩径800mm，桩间距1.6m，桩数约113根，桩间设3道预应力锚杆。
支护2区，基坑边坡采用锚拉桩支护，桩顶位于自然地面，桩长18.2m，嵌固深度4.0m，桩径800mm，桩间距1.6m，桩数约188根，桩间设2道预应力锚杆。
为支护3区，采用双排桩支护，参数同1区，护坡桩Φ800@1600钢筋砼钻孔灌注桩，东侧护坡桩桩长26.0m，嵌固深度5.0m，桩数约43根，桩顶设800mmX500mm冠梁，桩身及冠梁砼强度等级C25，西侧护坡桩长18.0m，固深度4.0m，桩数约48根，桩顶设800mmX500mm冠梁

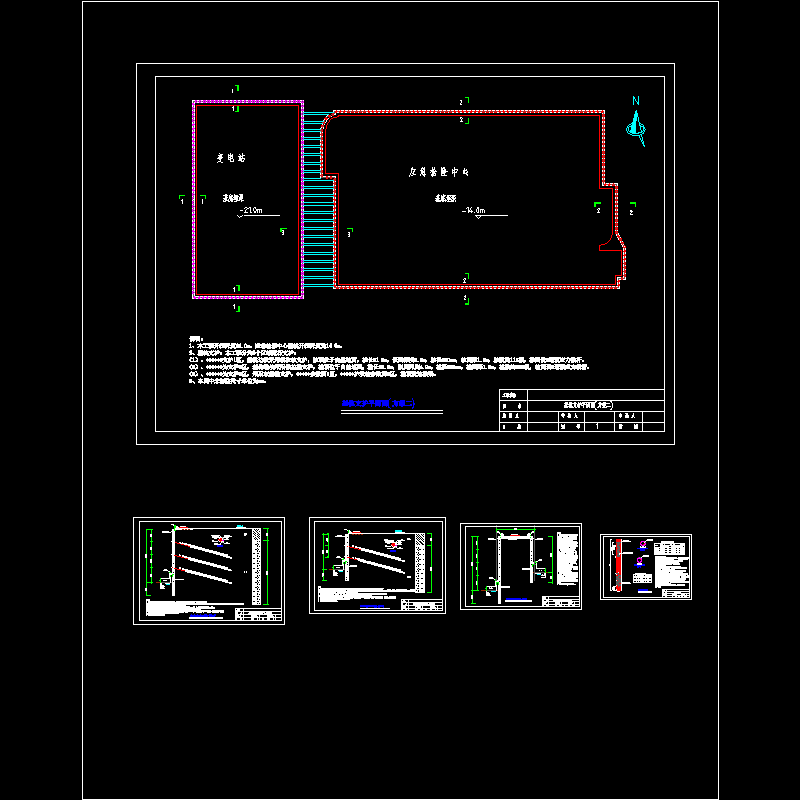

共5张图纸

排桩支护

护坡桩配筋详图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
