一份框架结构3层售楼中心建筑施工CAD图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：售楼处
• 建筑高度类型：多层建筑
• 外立面材料：幕墙
• 幕墙面板材料：玻璃幕墙
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：贵州
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：16张
• 建筑设计面积：4233.77平方米
• 建筑高度：20.05m
• 地上层数：3层
• 设计效果图：无

附件详情

该项目为贵州省水城“xxx花园”一期售楼中心，项目位于贵州省水城xxxx路南侧。
总建筑设计面积： 4233.77m2
建筑层数： 地上3层。建筑各层层高详见剖面图。
建筑总高：20.05m （由室外地面至女儿墙上皮高度）。
建筑耐久年限为3类50年。
建筑设计结构形式： 钢筋混凝土框架结构，耐火等级二级。
防水等级： 建筑屋面：3级。
抗震设防烈度：6度，施工时请严格按照《建筑抗震设计规范》
建筑类别：商业办公
第二层和第三层的人数之和不超过100人。
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共16张图纸

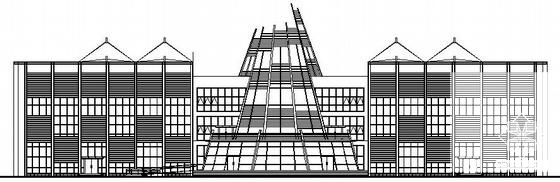

第 1 张图

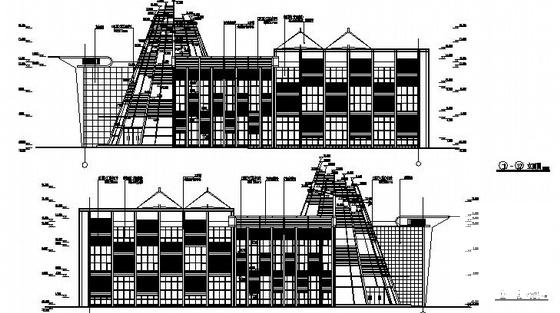

第 2 张图

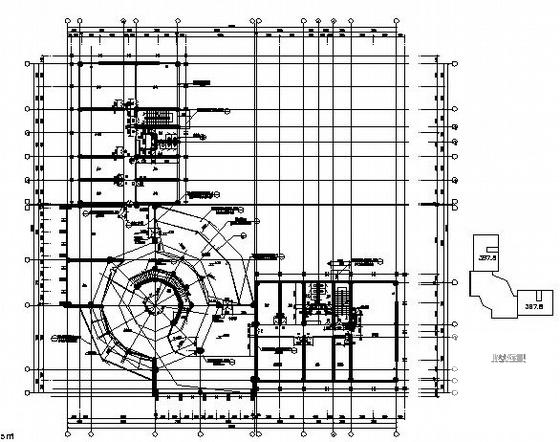

第 3 张图

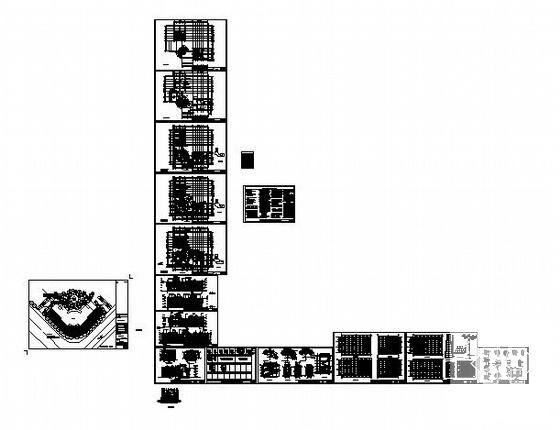

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
