一份5层商业城外墙改造建筑施工CAD图纸（明框玻璃幕墙）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：低层商业街
• 建筑高度类型：多层建筑
• 外立面材料：幕墙
• 幕墙面板材料：玻璃幕墙
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：河北
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑高度：2732m
• 地上层数：5层
• 设计效果图：无

附件详情

1． 网 架 形 式：四角锥螺栓球节点平板网架
2． 网 架 矢 高：2.20m
3． 支 承 形 式：下弦柱点支承
4． 使 用 年 限： 使用年限50年，安全等级为二级。
该项目位于河北廊坊香河县，五层混凝土框架结构，主体建筑最高处标高27m，主要为商场.工程。包括的工程项目有钢结构、明框玻璃幕墙、光棚、雨篷等。幕墙最高点标高：27.32米。

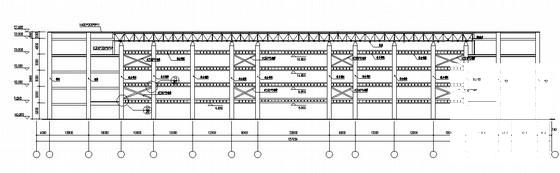

剖面

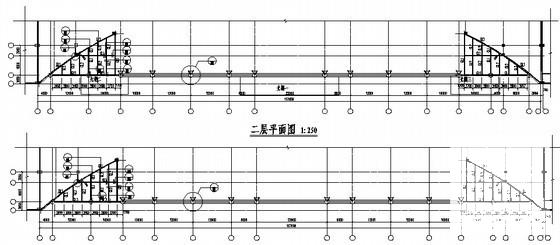

平面

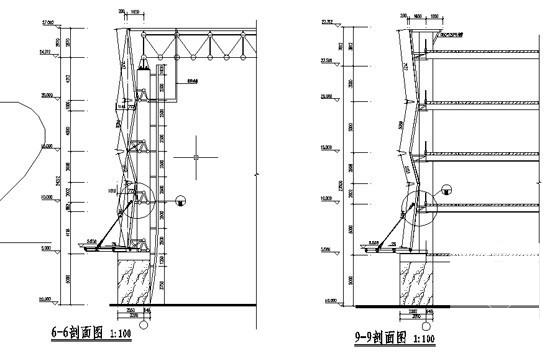

剖面图

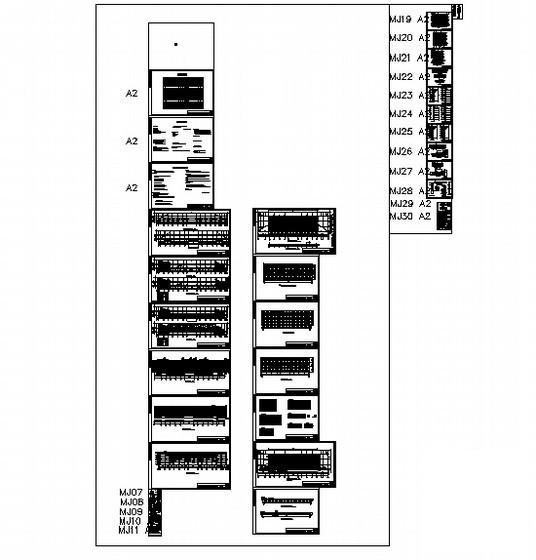

总图
