21米跨钢结构厂房CAD施工图纸(dwg)(6度抗震)(丙级独立基础)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 建筑结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 地基基础设计等级：丙级
• 结构最大跨度：21m
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

青岛某21米跨钢结构厂房图
该资料为：青岛某21米跨钢结构厂房图
结构体系：门式刚架
基本风压：0.60KN/平方米
抗震设防烈度：6度
结构几何尺寸为：21米*75米
该资料包含：

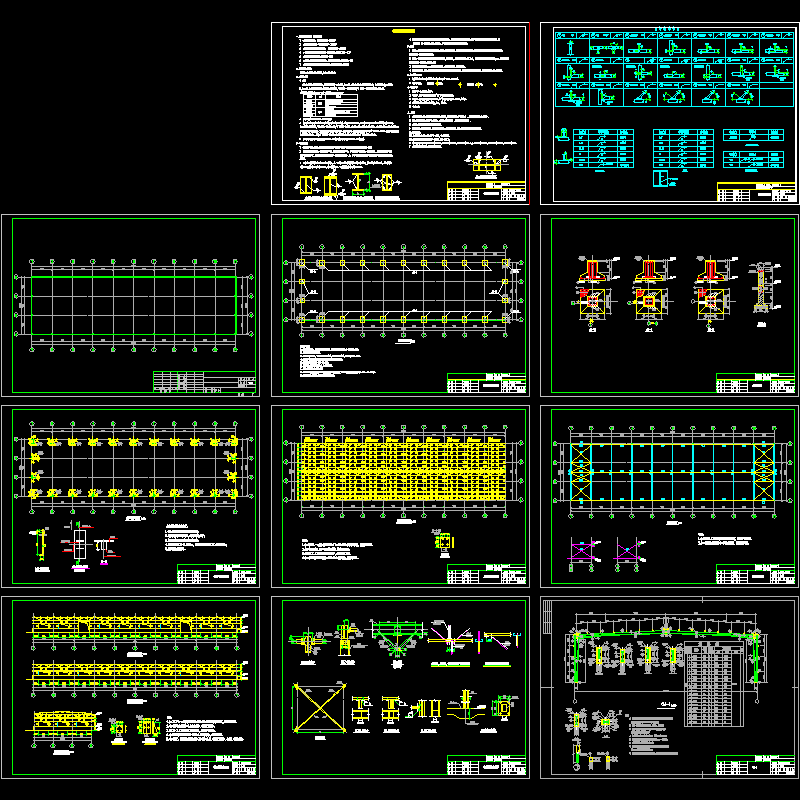

钢结构设计说明、电焊标准节点、基础平面布置图、基础详图、锚栓 平面布置图 、屋面檩条布置图、刚架布置图、墙面檩条布置图、钢结构接点大样、GJ图共11张图纸。

2

3

4

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
