建筑类别：住宅
-
建筑高度：高层建筑
-
地上层数：17层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架剪力墙
-
基础形式 ：筏形基础
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
风压：0.55kN/平方米
-
雪压：0.45kN/平方米
-
参考图纸：27张
附件详情

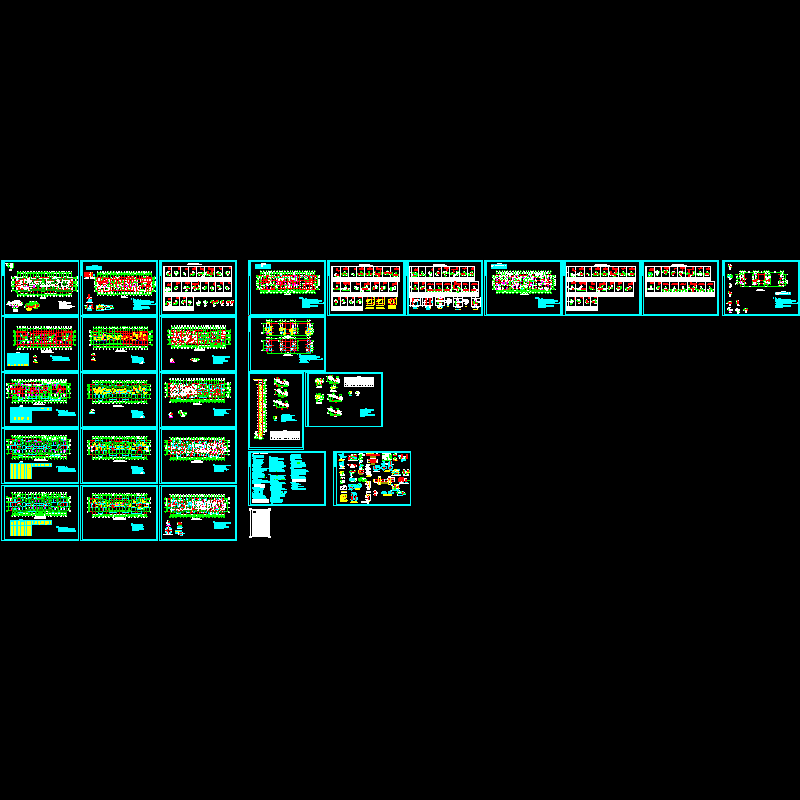

结构设计总说明、筏板平面配筋图、地下室墙身布置图、地下室构造边缘构件配筋表、地下室顶梁平面配筋图、地下室顶连梁平面配筋图、地下室顶板配筋图、墙身布置图、梁平面配筋图、连梁平面配筋图、板配筋图、墙身构造边缘构件配筋表、墙身布置图、屋面机房层墙身布置图、机房层顶梁板平面配筋图、楼梯配筋图共27张图纸。
筏板平面配筋图
连梁
平面布置图
墙身布置图
楼梯节点
板配筋图
第 1 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
