星级酒店总统套房给排水CAD施工图纸(钢筋混凝土结构)(dwg)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆,酒店
• 建筑结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,变频供水,高位水箱供水
• 排水体制：污废合流
• 排水技术：重力排水
• 大样节点：卫生间,阀门管件
• 热水供应方式：集中热水供应
• 项目地址：北京

附件详情

• 资料目录
• 说明
• 酒店客房洁具及施工配件统计表
• 酒店总统套房洁具及施工配件统计表
• BD-1卫生间给排水平面图
• BD-2卫生间给排水平面图
• BD-3卫生间给排水平面图（BD-3a水施同此图）
• BD-4卫生间给排水平面图（BD-4a水施同此图）
• BD-5卫生间给排水平面图
• BD-6卫生间给排水平面图（BD-7/BT-4、5水施同此图）
• BS-1a 、CJ-1卫生间给排水平面图(BS-1a水施同BD-3图)
• BS-2卫生间给排水平面图（BS-2a水施同此图）
• BT-1卫生间给排水平面图
• BT-1a卫生间给排水平面图
• BT-2卫生间给排水平面图
• BT-3卫生间给排水平面图
• HT-1型房平面图
• HT-1卫生间给排水平面图
• HT-2型房平面图
• HT-2卫生间给排水平面图
• HT-3型房平面图
• HT-4型房平面图
• ZTTF1卫生间给水平面图
• ZTTF1卫生间排水平面图
• ZTTF2卫生间给水平面图
• ZTTF2卫生间排水平面图

附件详情

该项目位于北京，为星级酒店总统套房给排水施工，总统套房包括卫生间、浴缸、淋浴、顶喷花洒、冷水、热水、浴池、卫生洁具等，包括各种户型。
编制于2012年，共26张图。

HT-3型房平面图

BD-5 排水平面图

ZTTF1卫生间给水平面图

ZTTF2卫生间给水平面图

BD-3给水平面图

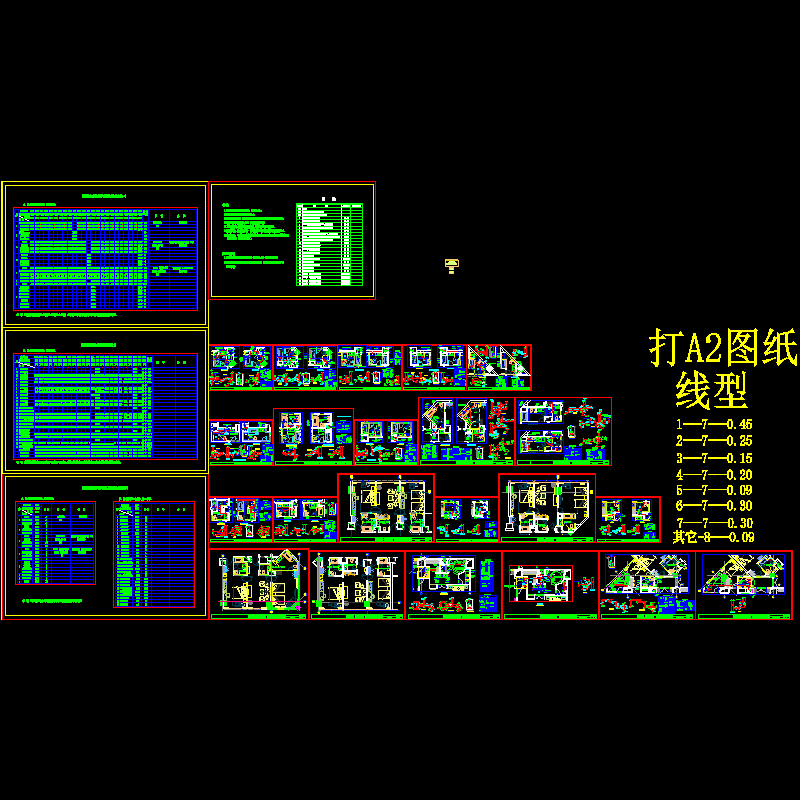

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
