设计说明：有
-
建筑类别：科研
-
建筑高度：多层建筑
-
建筑结构形式：钢筋混凝土结构
-
地上层数：5层
-
图纸设计深度：施工图
-
参考图纸：10张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
供水方式：市政供水
-
供水分区：无
-
排水技术：重力排水
-
火灾危险等级：轻危险级
-
项目地址：四川
附件详情
-
设计说明及图例
-
生活给水管道系统透视图
-
首层平面
-
二层平面
-
三层平面
-
四层平面
-
五层平面
-
屋面平面
-

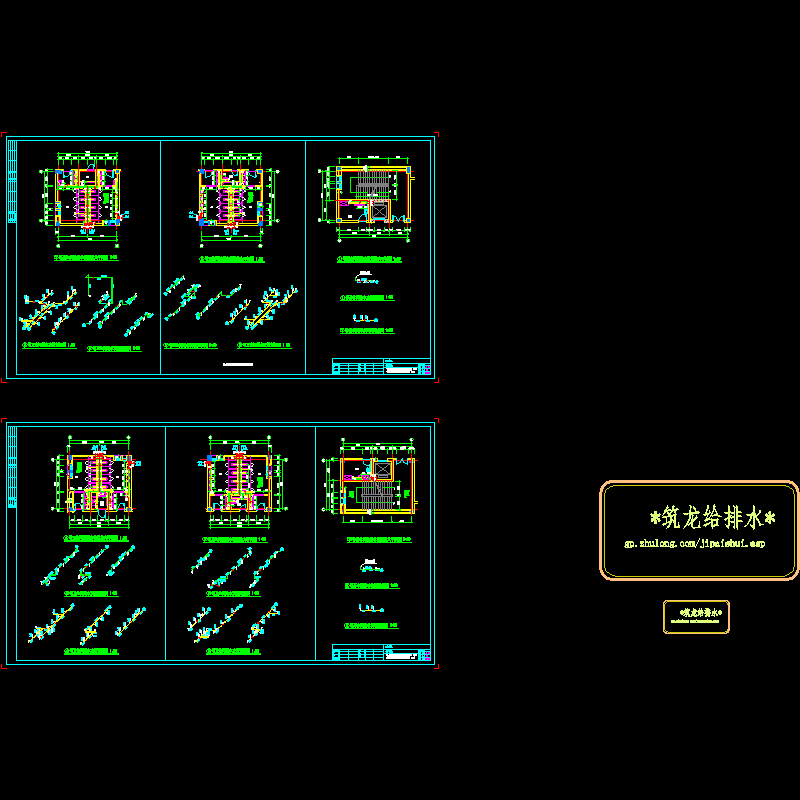

卫生间给排水管道大样图
-
开水间给排水管道大样图
-
生活污水管道系统透视图
-
生活污水管道系统透视图
-
雨水管道系统透视图
附件详情
项目位于四川，是一栋五层实验楼项目，层高为21米；
设计范围：室内给排水设计、室内消火栓给水设计、内排雨水设计、建筑灭火器配置设计；
编制于2006年，共计10张图纸
屋面给排水平面图
消火栓管道系统透视图
雨水管道系统透视图
1.dwg

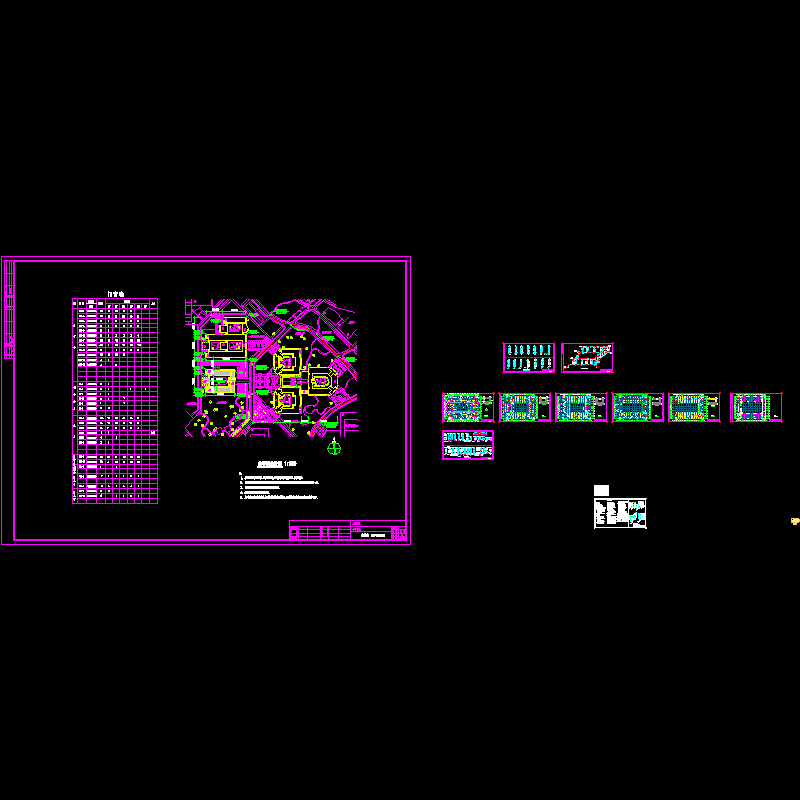

水.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
