5层综合办公楼给排水CAD施工大样图(室外消火栓系统)(dwg)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑面积：6620平方米
• 地上层数：5层
• 地下层数：5层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：其它
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,卫生间
• 项目地址：广西

附件详情

• 给排水设计说明
• 消防设计说明
• 消火栓系统图
• 自动喷淋系统
• 给水系统图
• 排水系统图
• 卫生间给排水大样图
• 办公楼半地下室给排水消防平面图
• 办公楼首层给排水消防平面图
• 办公楼二层给排水消防平面图
• 办公楼三层给排水消防平面图
• 办公楼四层给排水消防平面图
• 办公楼五层给排水消防平面图
• 办公楼天面层给排水消防平面图

附件详情

项目概要：该项目位于广西，是一栋综合办公楼，共5层，其中地下1层，地上5层；建筑高度 26.25米； 建筑面积 6620.2平米，属二类公共建筑，耐火等级二级。
该项目设计内容包括：给水系统，排水系统，雨水系统，灭火器设置， 消火栓系统，自动喷淋系统；
编制于：2013年，共计12张图纸

办公楼首层给排水消防平面图

卫生间给排水大样图

消火栓系统图

第 1 张图

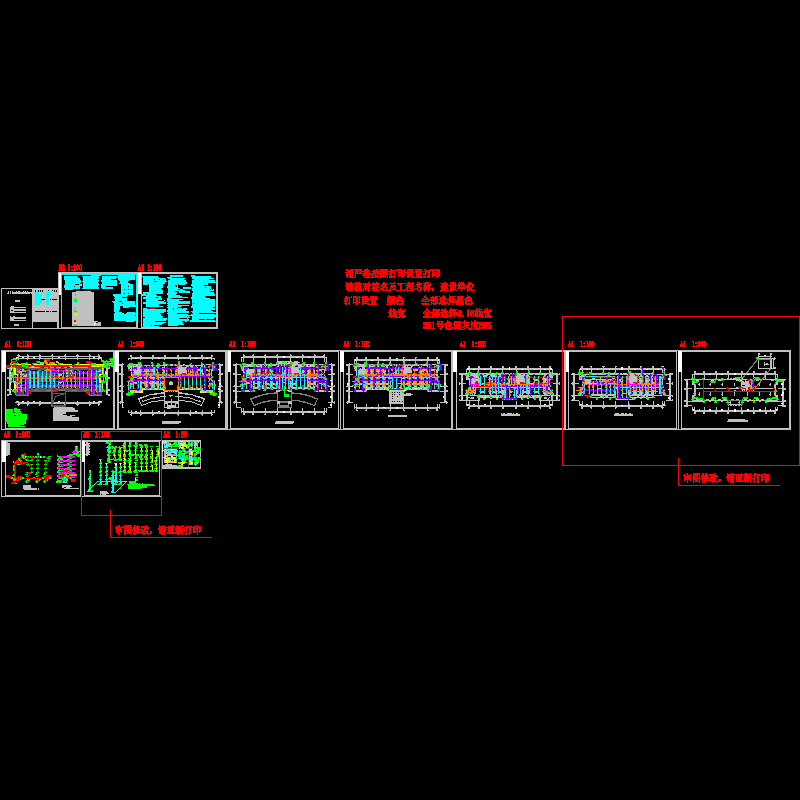

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-25 07:13:39上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
