液晶显示器污废水处理CAD施工图纸(dwg)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 类型：污水处理厂
• 设计阶段：施工图设计
• 参考图纸：10-20张
• 设计年代：近代

附件详情

• 工艺设计说明
• 地上部分平面图
• 地上部分平面图
• 工艺剖面图
• 预留孔洞、预埋件及填料支架安装图
• 集水槽制作图
• 设备基础图

附件详情

东莞某液晶显示器有限公司二期2500吨/日生活污水处理工程。
主要设备及管材
主要设备见右侧设备表。
污水、污泥管：钢管，0.6MPa
空气主干管：镀锌钢管
空气支管：PVC－U管
给水管：PVC－U管

2

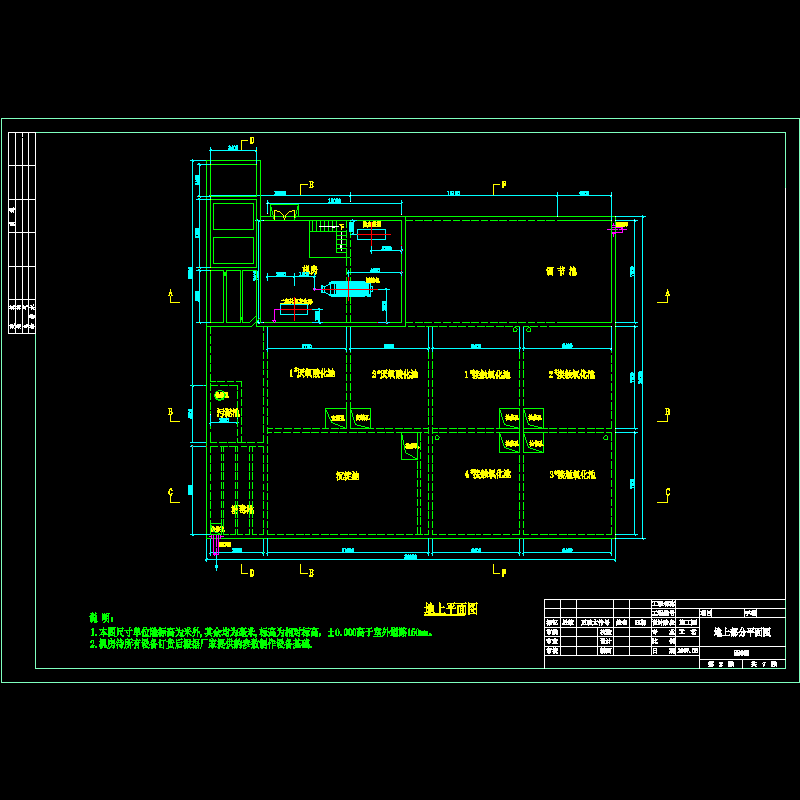

地上部分平面图.dwg

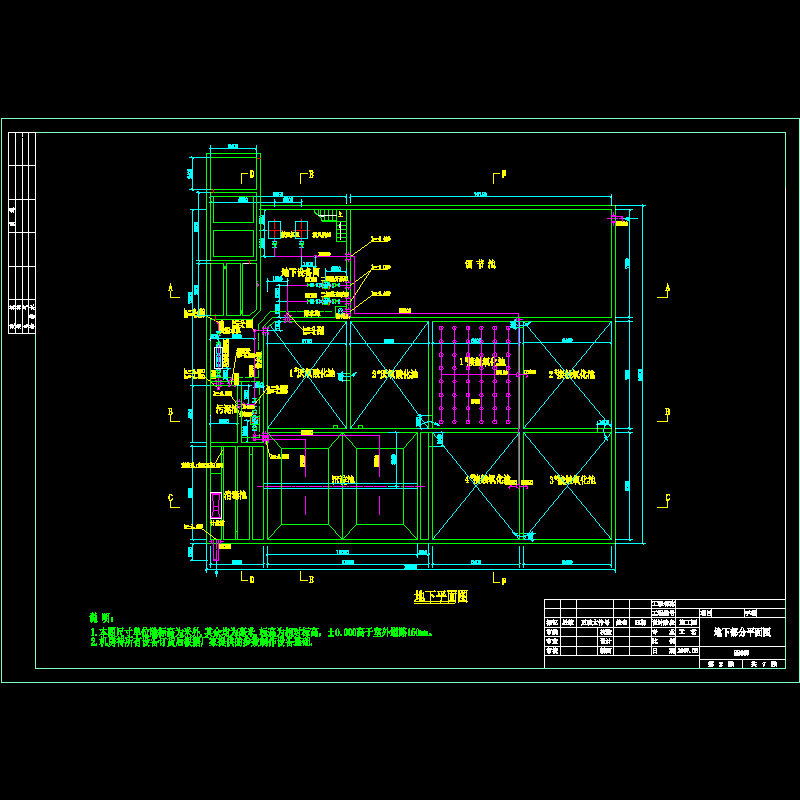

地下部分平面图.dwg

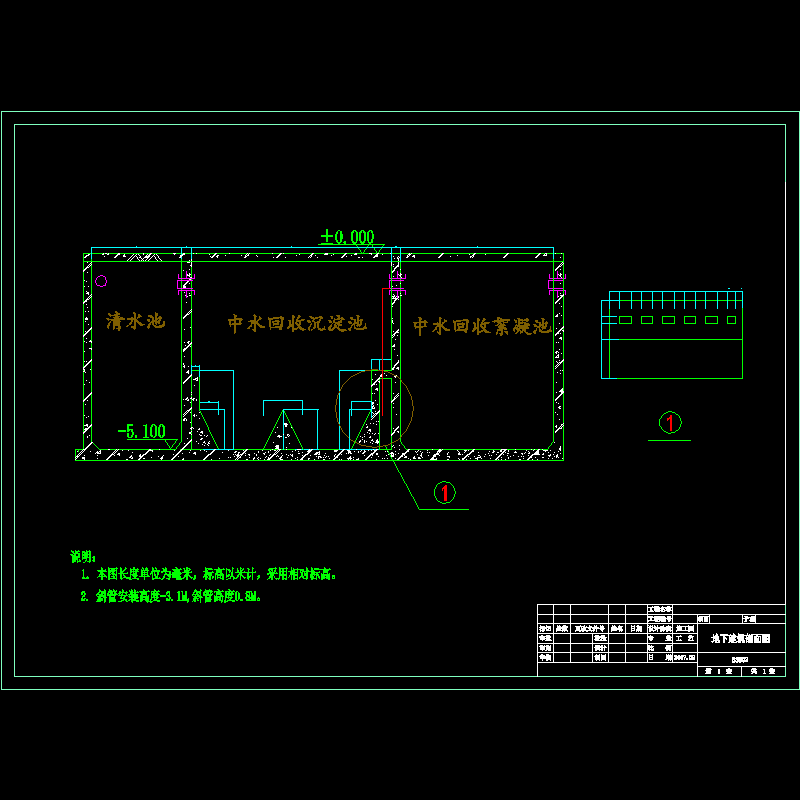

地下建筑剖面图.dwg

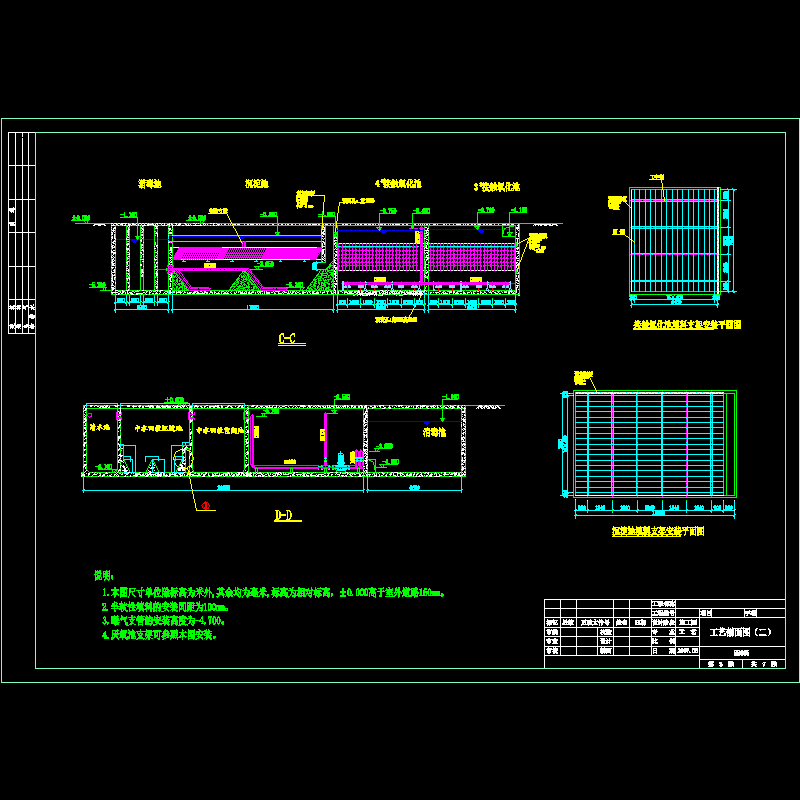

工艺剖面图（二）.dwg

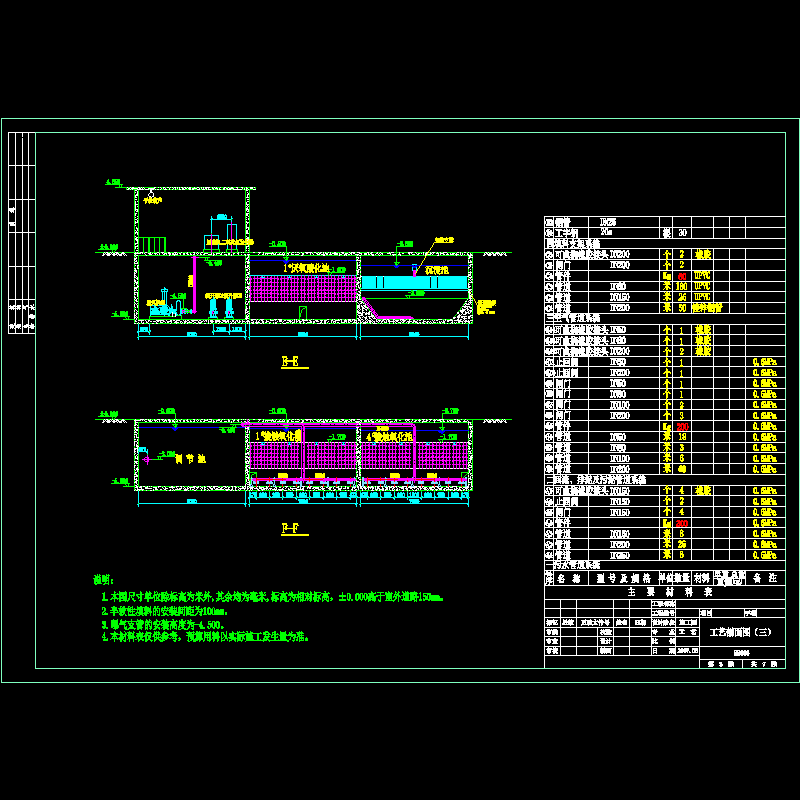

工艺剖面图（三）.dwg

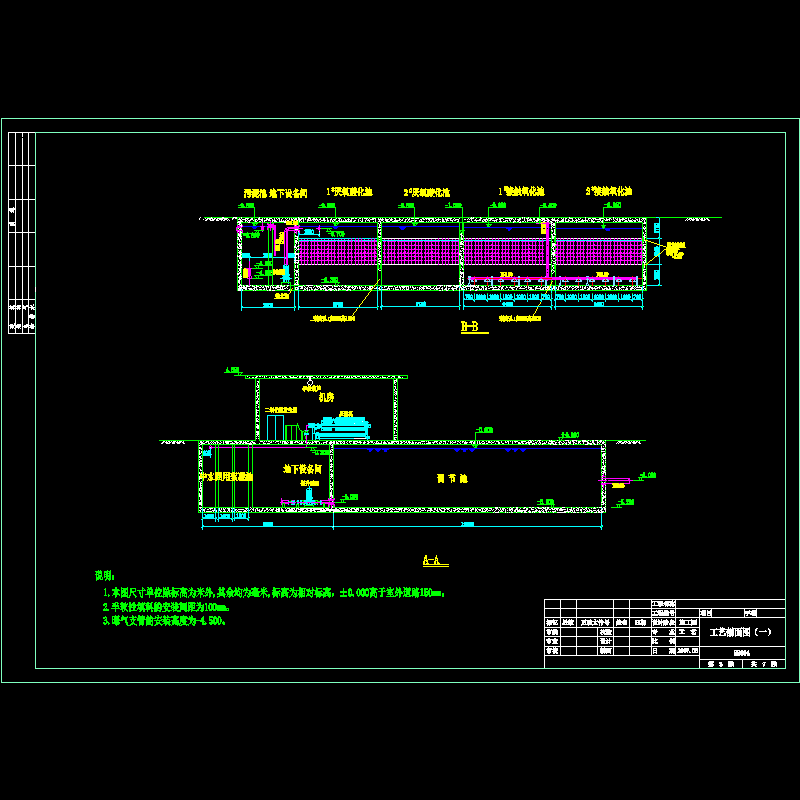

工艺剖面图（一）.dwg

工艺设计说明.dwg

集水槽制作图.dwg

设备基础图.dwg

图纸目录.dwg

预留孔洞及预埋件图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
