[卫生间详图]4层住宅楼建筑CAD施工图纸

[复制链接]

0

主题

0

帖子

665

积分

超级版主

Rank: 8Rank: 8

积分
665
发表于 2020-1-22 23:59:25 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 工程图纸年代:近代-11
  • 图纸设计深度:施工图
  • 建筑面积:3518平方米
  • 用地面积:642平方米
  • 建筑高度:17.540米
  • 效果图:无
  • 有无人防:无
  • 地下室建筑面积:642平米

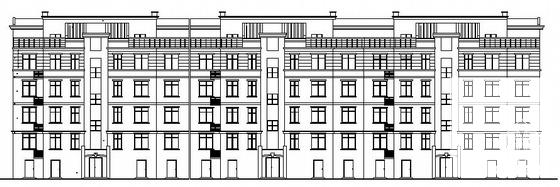

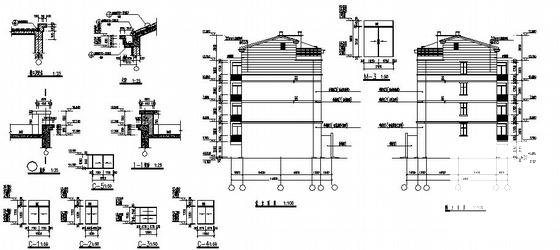

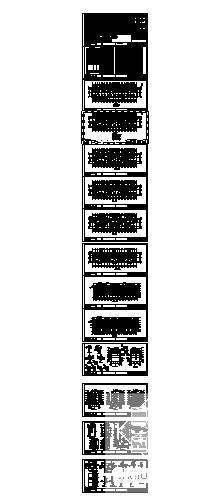

附件详情 该资料为[江苏泰州]某四层住宅楼建筑施工图   工程建筑面积约为:3518平方米、建筑基底面积:642m2,住宅面积:2685.6m2,车库面积:642m2,阁楼面积:511.4m2,建筑层数:车库层+四层住宅,建筑高度(至阁楼坡屋面):17.540m2,建筑结构形式为:砌体结构、屋顶形式:平屋顶   这份参考资料包括图纸目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共14张图纸   设计功能包括:客厅、厨房、卧室、车库等。 2 3 4


温馨提示:该资料由网友于2020-1-22 23:59:25上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed12dffsew2cdc1fc2s.rar

4.03 MB

下载  售价: 100 积分    赚积分
