国内3层别墅强弱电电气CAD施工图纸(dwg)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度：多层建筑
• 建筑结构形式：砌体结构
• 地上层数：3层
• 地下层数：1层
• 地下室用途：车库
• 项目地址：北京
• 强电设计：低压配电,电气照明,接地安全
• 弱电设计：视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统,呼应信号及信息显示

一、项目概要

该项目为佘山宝石别墅二期A-3a型别墅,为111,112,113,122号楼。

该项目地上主体2层,地下一层。地上面积为354.65平方米,地下面积为182.07平方米。

该项目建筑总高度为8.45米。

二、设计范围及深度

1. 设计范围

本次弱电系统设计包括通信系统、有线电视系统、楼宇访客对讲及安全防范系统、各弱电系统进户起

的室内设计(不包括二次设计)。其中,各弱电系统设备由弱电承包商和业主根据需要自定,各弱电系统

所牵涉到的机房内工艺设计由弱电承包商负责。强电设计 配电系统 照明系统保安接地

2. 图纸设计深度

本弱电图纸设计深度按建设部出图深度要求进行,最终需由业主委托弱电承包商深化设计。

某3层别墅施工图纸（各专业）

1层强电平面图

电气系统图

jg1.dwg

别墅建筑施工图.dwg

别墅电气施工图.dwg

别墅给排水施工图.dwg

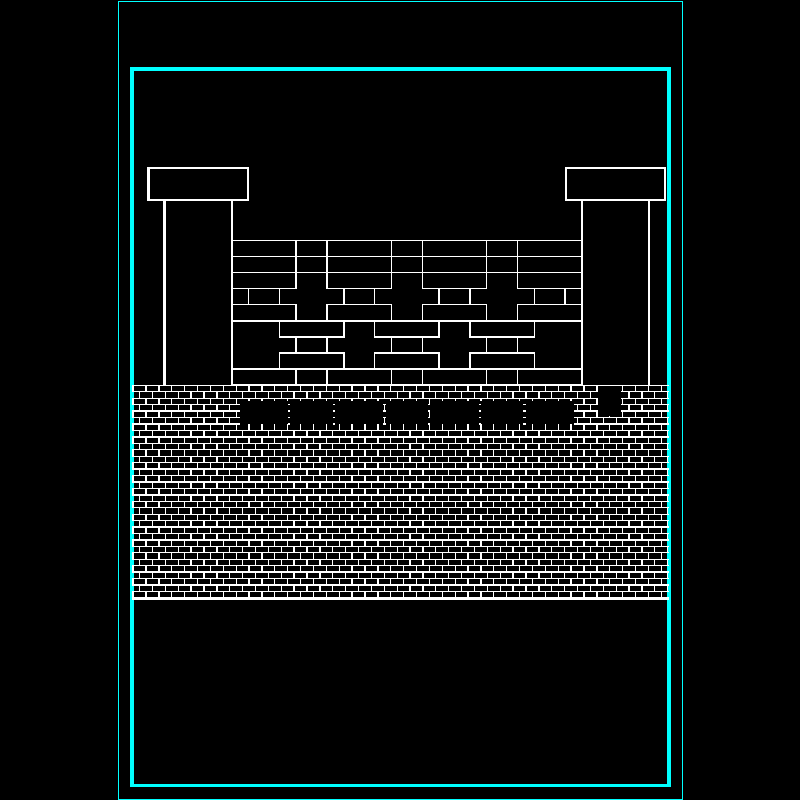

围墙.dwg

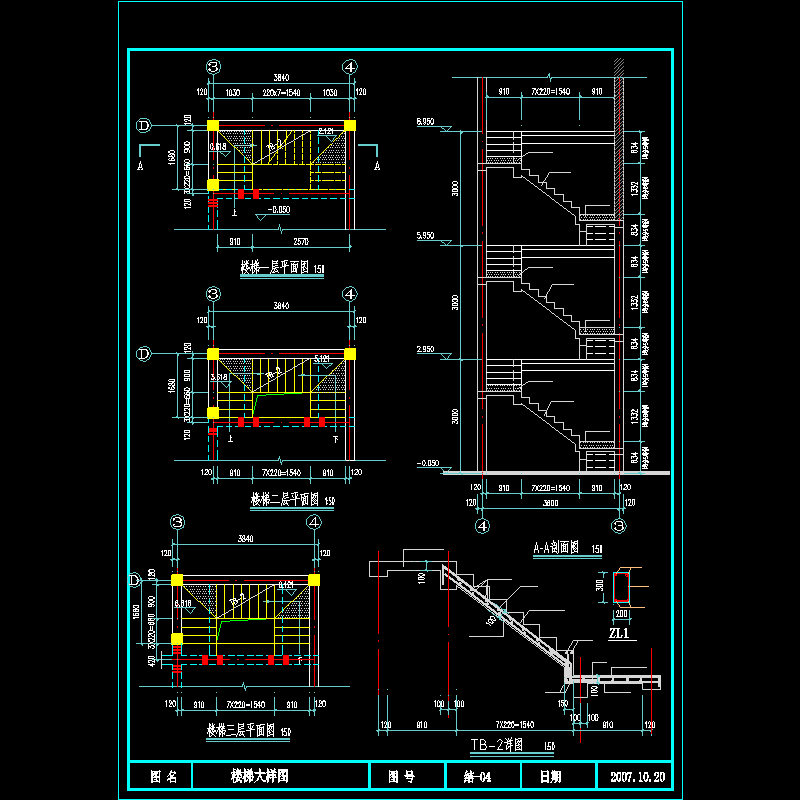

楼梯结构.dwg

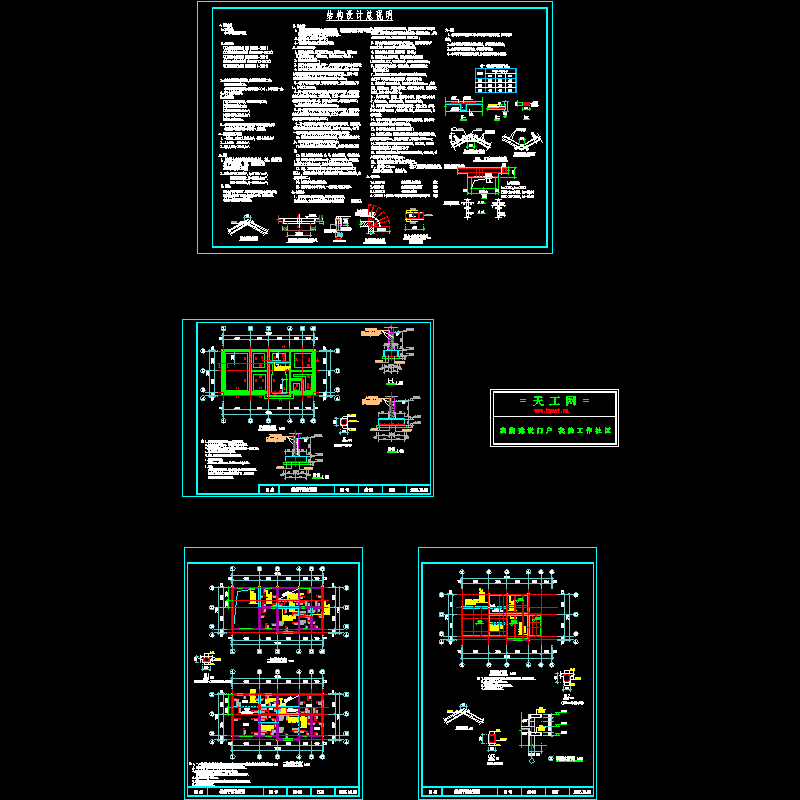

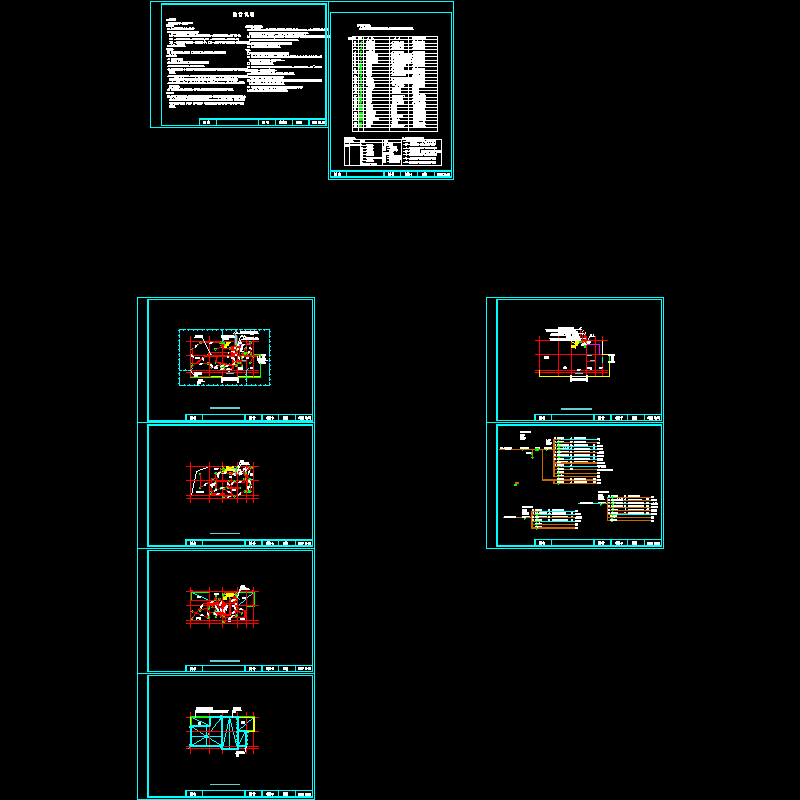

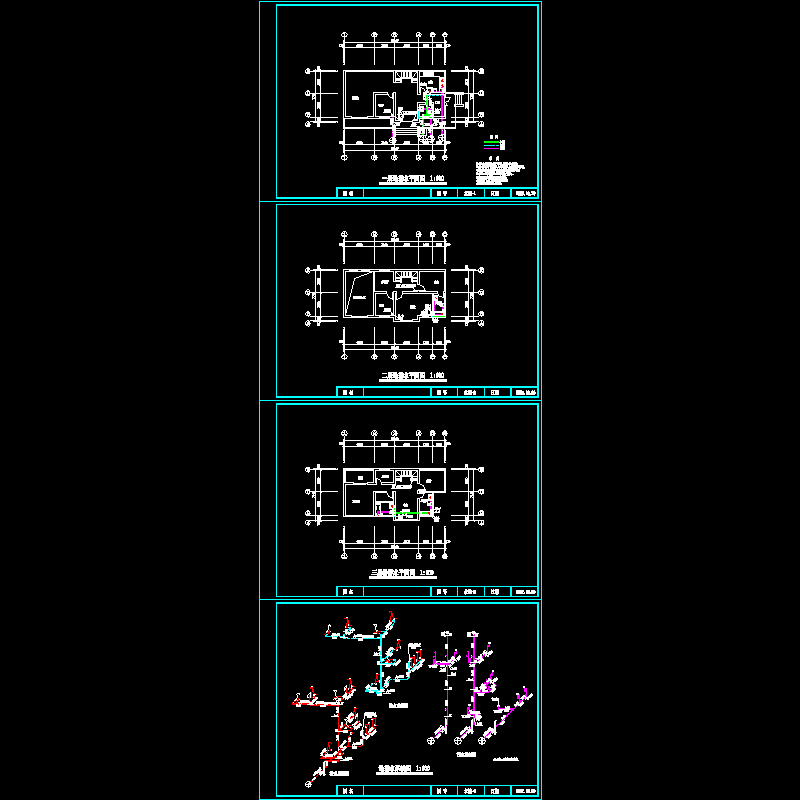

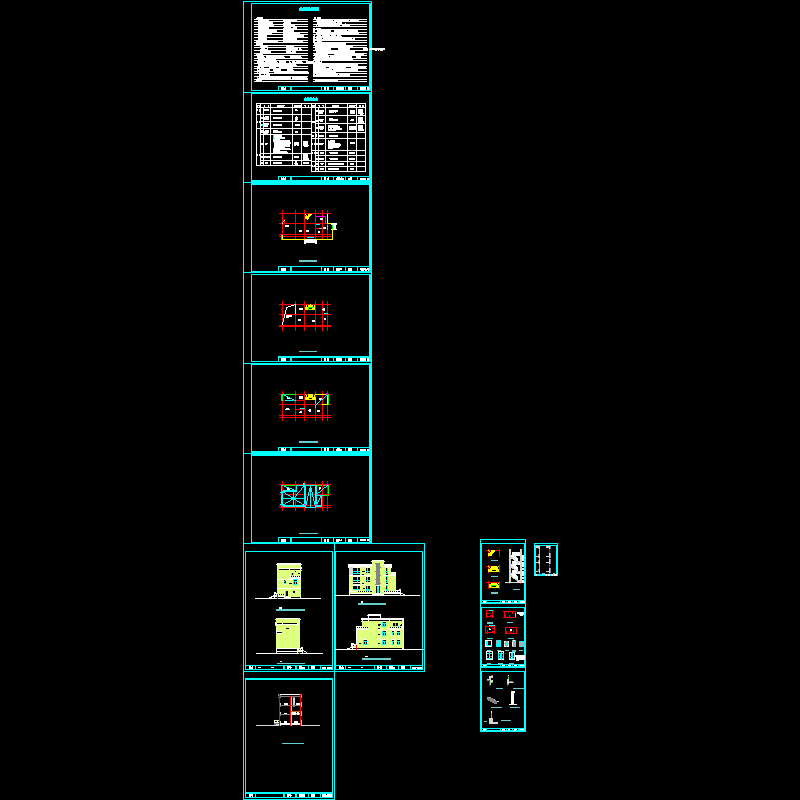

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-25 20:46:29上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在别墅建筑专区发帖交流相关知识。
