一、项目概况
1
、该项目为清和园煤改气锅炉房.
2
、该项目将原有厂区内燃煤锅炉房改建为燃气锅炉房,根据负荷情况,锅炉房设置1台10MW和1台7.5MW燃气热水锅炉,锅炉房为地上独立建筑。
二、设计内容
(1)、配电系统；
(2)、
；
(3)、燃气泄漏报警系统；
(4)、
；
(5)、弱电及安防监控系统；
(6)、建筑物防雷、接地及安全系统；
三、配电系统
1
、负荷等级:该项目用电负荷等级为二级。
2
、供电电源:该项目上级电源来自园区原有的变压器低压侧,引两路独立的
380/220V
电源。采用直埋敷设至本锅炉房配电间。
3
、总供电容量:
1#
电源
2#
电源
4
、配电室:在首层设置配电室
,
配电柜放置在配电室。配电室做电缆沟型式,柜下与柜后均
设电缆沟,电缆双沟做法参见《民用建筑
与施工》
08D800-3-P86
中的施工图式
1-5
(Ⅰ型)。
5
、功率因数补偿:集中与分散相结合的施工图。在变配电室低压侧设功率因数集中自动补偿
装置,电容器组采用自动循环投切施工图式,补偿装置中电容器应串联电抗器。要求补偿后低压
侧的功率因数不小于
0.95,
。荧光灯、金属卤化物灯单灯带补偿装置就地分散补偿。
6
、谐波治理:供电负荷中存有大量的非线性负荷,设有有源滤波器谐波抑制柜位置,以抑
制高次谐波。大容量变频风机和水泵的配电回路设有源滤波装置。
7
、低压保护装置:
低压主进、联络断路器设过负荷长延时、短路短延时两段保护脱扣器,并具有单相接地保护
功能。低压主进失压脱扣加延时。低压配电柜依据固定式开关柜设计。
防护等级
IP3X
。

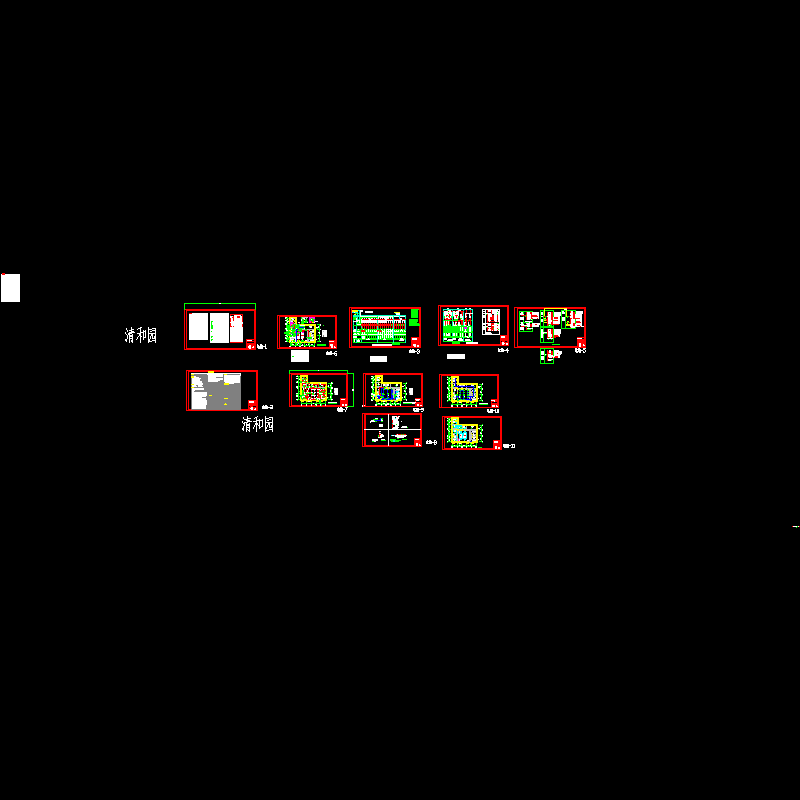

四、图纸展示
封面
图纸展示
