一、说明

1.该项目为改造工程,改造后配电室为地上一层(层高约4.85m),电缆沟进出线,建筑面积约120平米。

2.本次土建改造内容为:配电室隔墙砌筑,室内开挖砌筑电缆沟,敷设槽钢基础、电缆支架,墙壁、顶棚粉刷, 自流平地面,室内防火门安装等。

3.配电室隔墙地面以上为200厚加气混凝土砌块,Mb5水泥砂浆砌筑;地面以下隔墙基础(埋深不得浅于电缆沟结构)及电缆沟壁为240厚烧结砖,M7.5水泥砂浆砌筑。隔墙装饰为水泥砂浆找平,刮耐水腻子刷白色乳胶漆。配电室现状地面全部拆除,开挖砌筑电缆沟及设备基础,地面做法为灰色自流平地面、踢脚。顶棚刮耐水腻子刷白色乳胶漆。所有门均为甲级钢制防火门,外门内侧加450高玻璃钢挡鼠板,刷黑黄相间警示条纹。外窗外侧设双层护网,外层网孔边长不大于100mm,内层钢丝网边长不大于10mm。室内设4kg磷酸铵盐灭火器6具, 每2具一组设置于灭火器箱内。通风为现状、照明(敷暗管)改造另见相关图纸及说明。夹层电缆进出口封堵应采用专业柔性封堵。

4.钢材Q235B,焊条E43系列,焊缝高度hf5mm,外露铁件刷防锈漆二道,灰色面漆二道。砼:C30, 钢材。130表示HPB300钢筋,132表示HRB400钢筋。

5.保护层:基础底板 50mm;梁柱25mm;板15mm。

6.基础的适用条件:地基承载力标准值不小于80kPa;电缆沟开挖深度不得低于、不得扰动现状房屋基础。

7.基础槽钢予埋前应调直,允许偏差:不直度、水平度:每米≤3mm、全长≤3mm。埋件定位尺寸以槽钢

外边缘为基准。内、外墙新增埋管上须设过梁,做法见详图GL。

8.接地、照明做法见电气一次专业相关图纸。进出线管处新建电缆沟可根据现场埋管标高适当加深。

9.若改造现场与图纸出入较大请与设计协商解决。

二、图纸展示

封面

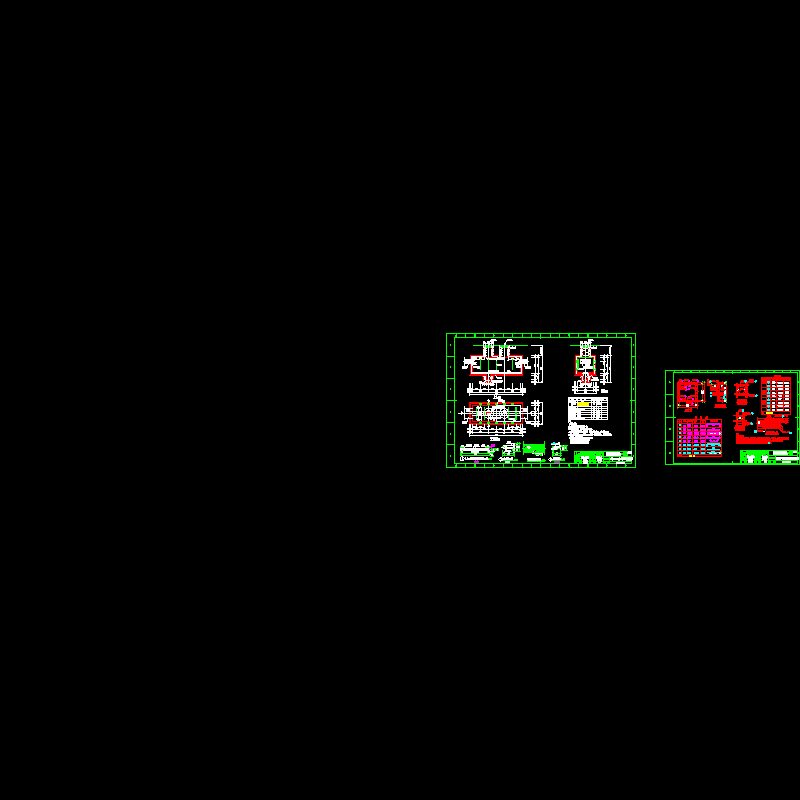

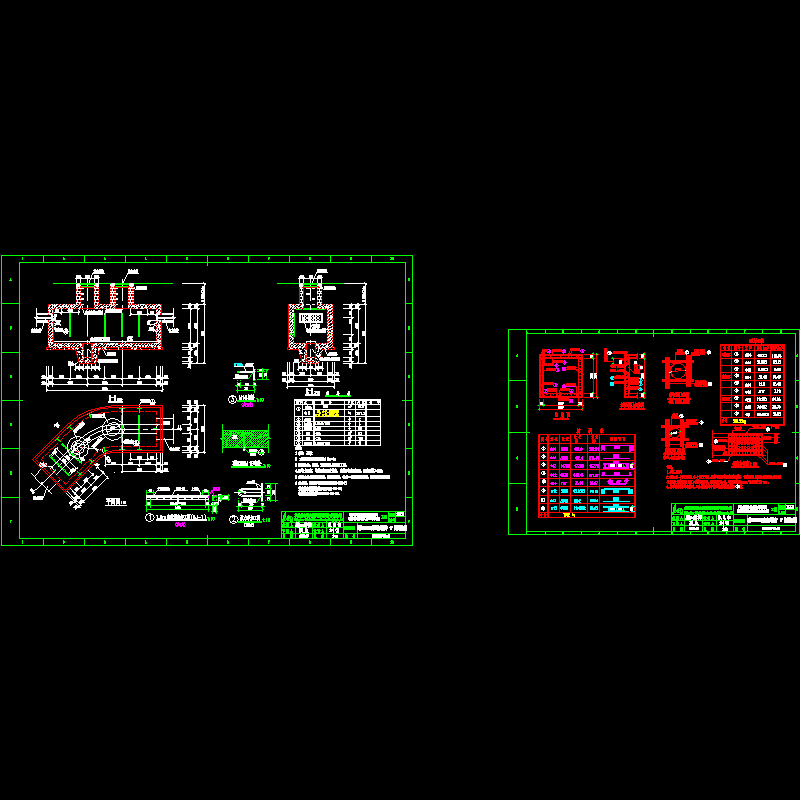

电缆沟断面及详图

配电室及改造说明

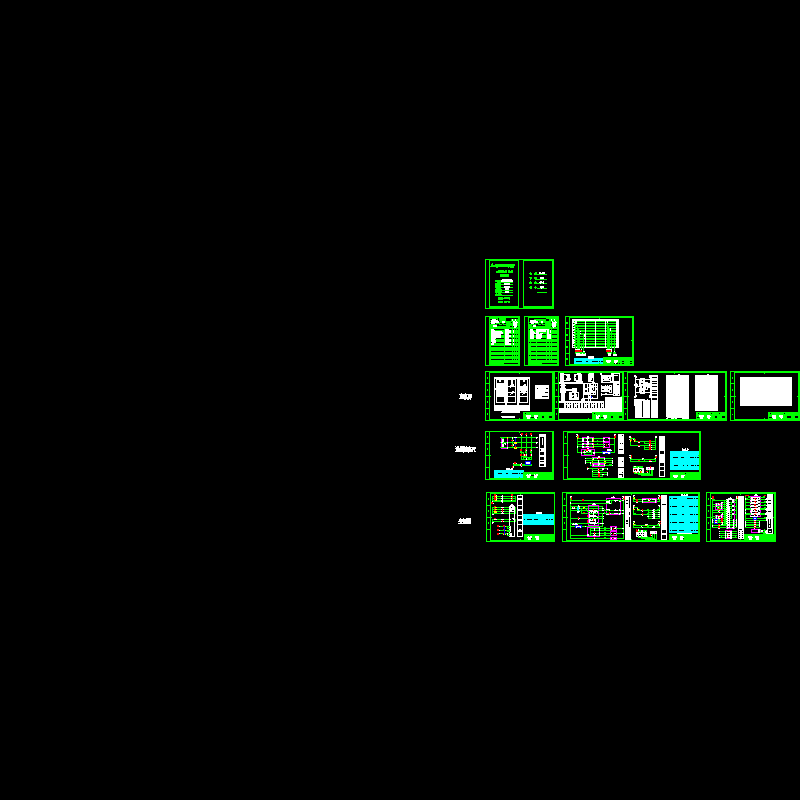

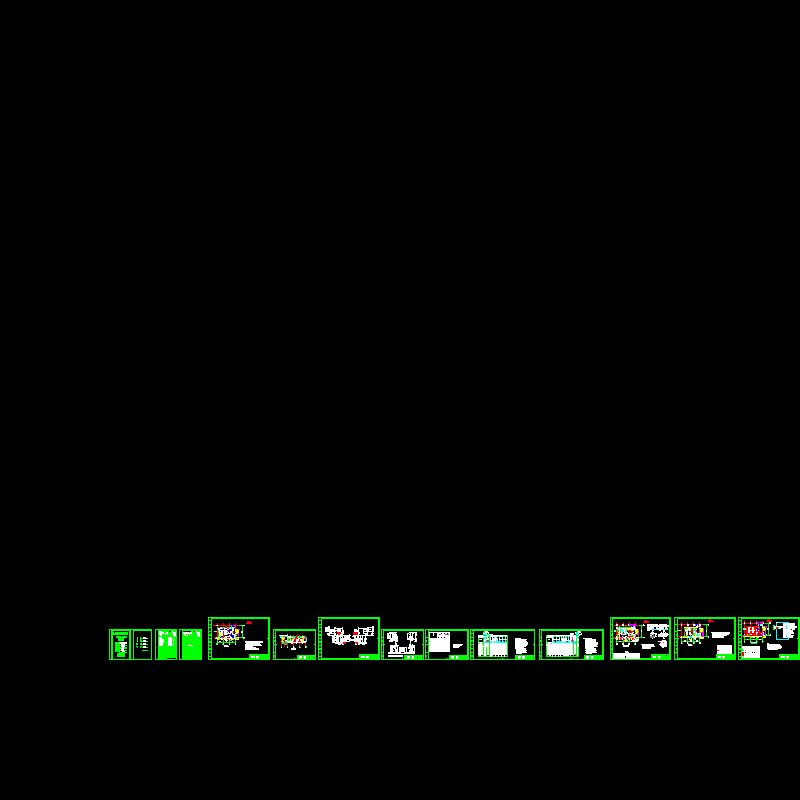

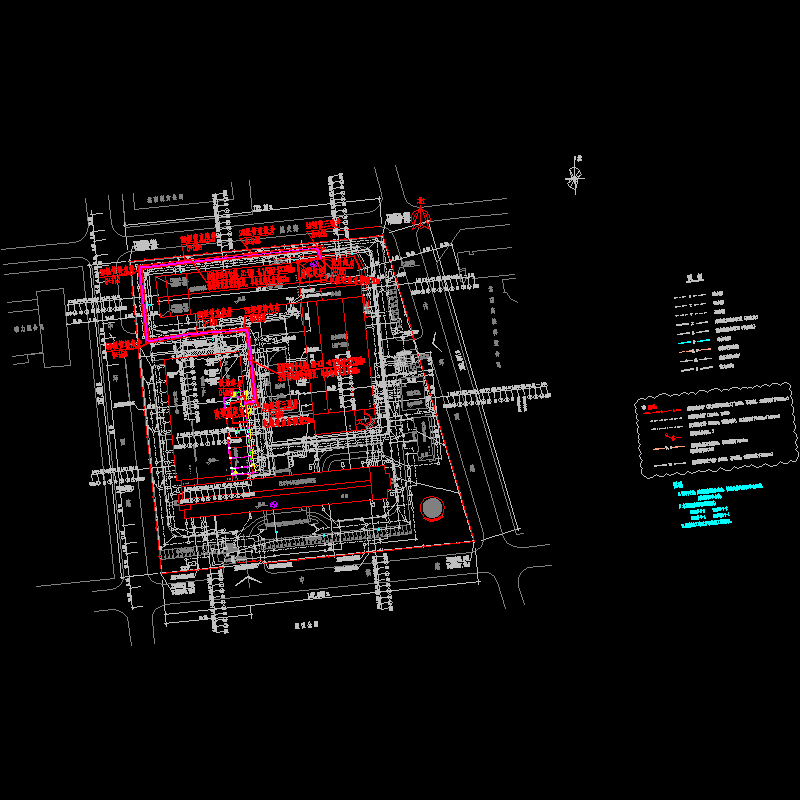

施工图
