设 计 说 明

一,设计依据

1,甲方提出的设计要求.2,<<民用建筑 >> (JGJ/T16-92)3,<<建筑物防雷设计规范>>GB50057-944,<<供配电系统设计规范>> GB50052-955,<< 规范>> GB50054-956,<<建筑照明设计标准>> GB50034-20047,<< 设计规范>> GB50116-988,<<高层民用建筑设计防火规范>> GB50045-959,建筑专业提供的建筑平,立,剖面图

二,设计范围

1,照明配电系统.

2,屋面防雷及接地系统.

3,电视电话网络系统.4,火灾自动报警及消防联动控制系统.

三,供电设计

1,该项目负荷等级为二级,消防用电为二级负荷,一路引自高压电网(主电源),一路引自自备发电机(备用电源).

2,该项目电源引自低压配电柜,电源电压380V/220V,室外电缆直埋进线,埋深-0.8M.3,低压配电系统对于照明及一般负荷采用放射式和树杆式结合的供电方式.对于单台容量较大的负荷或重要负荷采用放射式供电.

四,照明设计21,设计照度300Lx,显色指数为85,照明功率密度小于11W/M .

五,设备安装及线路敷设

1,终端配电箱内部出线回路配置情况详见系统图.开关选用照明保护型,分支回路漏电电流为30mA,动作时间小于0.1s.

2,各种电气设备的安装高度:配电箱(盘盒)安装高度均以底边距地为基准,(除在设备配料表备注栏特别注明外)安装高度及其他设备的选型安装高度详见主要设备材料表备注栏.

3,灯具采用节能型灯为光源，且灯具需自带节能镇流器,补偿器,补偿后的功率因数不小于0.9.卫生间开关,插座采用防溅型,其它插座均采用安全型.

4,建筑物内部配线除注明外,一般照明回路导线采用额定电压500V型，应急电源线为阻燃额定电压750型,规格及敷设方式详见系统图及平面图标注.在非燃烧结构内暗敷时消防应急线路保护管至墙表的距离不小于30MM.一般照明回路保护管至墙表间距不小于15MM.

5,三根导线不注根数,一般照明回路为三根导线,一般插座和单相空调插座为三根导线,应急回路3(4)根导线.PE--黄和绿双色线控制线--黄色零线--蓝色火线--红色

6,回路分支线的颜色为:

7,各种线缆颜色:PE--黄和绿双色线L2--绿色L1--黄色N--蓝色L3--红色

8,各电梯井道内距井道最高点,最低点0.5米处各装设一盏灯,中间每隔7米设一盏灯,并在电梯机房与井道底坑设置一对双联单控开关控制这组灯,另外在各电梯井道内距井道最高点及距底坑1.0米处分别设置一个单相插座(带PE线),并设明显的标志.电源引自电梯机配电箱.管线敷设在不影响电梯运行处.

9,电梯井道及强弱电竖井中的电器均具有IP55防护等级,外露管线需加刷防火涂料两遍,且涂料厚度不小于0.5毫米.

10,在同一机房安装多台电梯时,各台电梯主开关的操作机构装设识别标志.

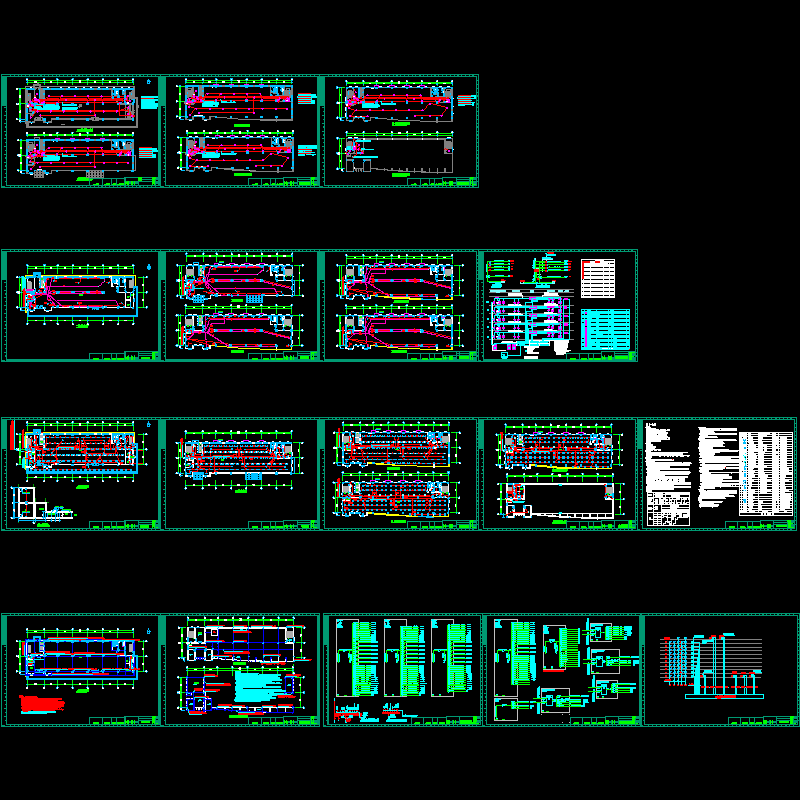

插座平面图

接地平面图

配电系统图

屋顶防雷平面图

消防报警平面图

照明平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
