11层板式住宅楼全套电气CAD施工图纸(dwg)

[复制链接]

0

主题

0

帖子

1173

积分

超级版主

Rank: 8Rank: 8

积分
1173
发表于 2020-8-25 20:46:48 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源

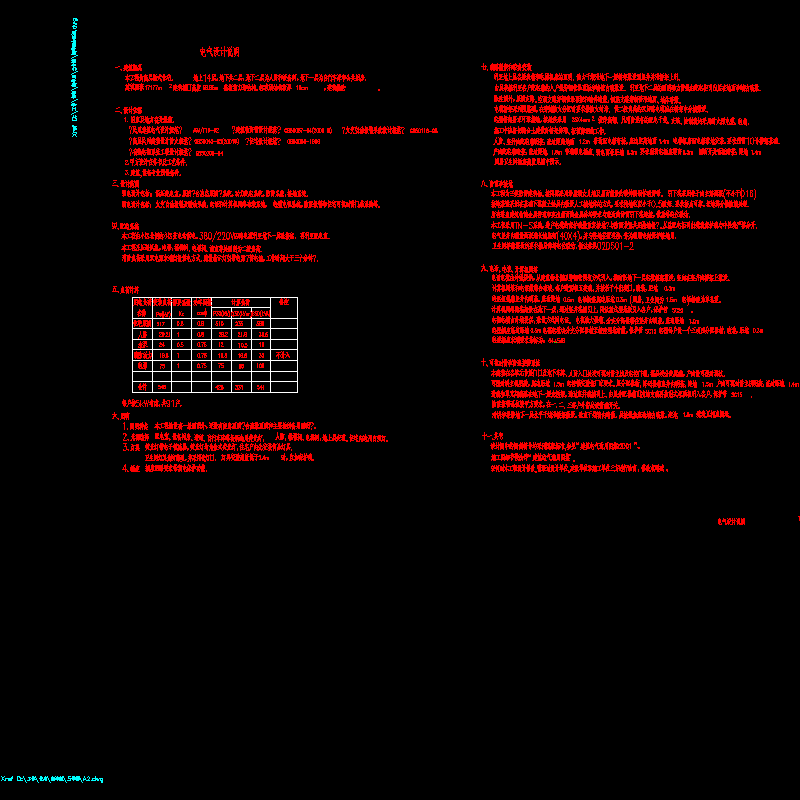

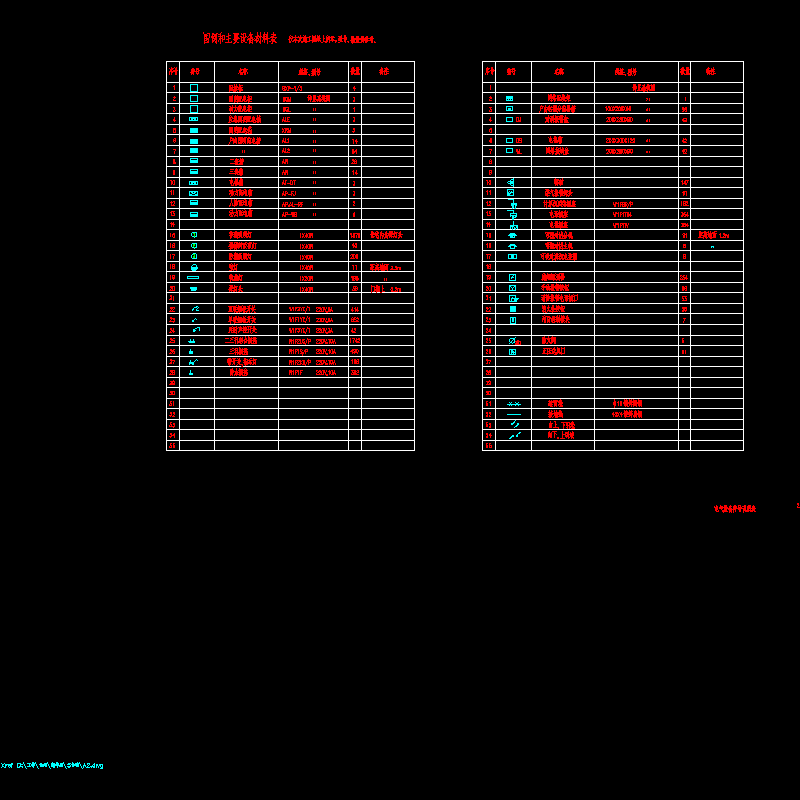

电气设计说明

一、建筑概况

该项目为高层板式住宅。地上14层,地下共二层,地下二层为人防和设备间,地下一层为自行车库和公共用房。建筑面积17177平方米,建筑檐口高度38.85m,筏板剪力墙结构。标准层结构板厚10cm,建筑做法5cm。

二、设计依据

1.国家及地方有关规范。

《建筑物防雷设计规范》JGJ/T16-92

《民用建筑 》GB50057-94(2000 版)

《 设计规范》GB50116-98

《高层民用 规范》GB50045-95(2001版)

《住宅设计规范》GB50096-1999

《有线电视系统工程设计规范》GB50200-94

2.甲方设计任务书及工艺条件。

3.建筑,设备专业所提条件。

三、设计范围

强电设计包括:低压配电室,照明(含应急照明)系统,动力配电系统,防雷系统,接地系统。

弱电设计包括:火灾自动报警及联动系统,电话和计算机网络布线系统,电缆电视系统,防盗报警和住宅可视对讲门禁系统等。

四、配电系统

该项目由小区北侧的小区变电站供电,380/220V四路电源引至地下一层派接室,再引至配电室。该项目正压送风机,电梯,楼梯间、电梯间、前室等处照明为二级负荷。消防负荷采用双电源末端自投供电方式。疏散指示灯自带电源(蓄电池,工作时间大于三十分钟)。

五、负荷计算

六、照明

1、照明种类

该项目除设有一般照明外,还设有应急照明(含疏散照明和主要场所备用照明)。配电室、设备用房、通道、自行车库等场所选用荧光灯,人防、楼梯间、电梯间,地上层走道、住宅内选用白炽灯。

2、光源选择

荧光灯带电子镇流器,荧光灯均为盒式荧光灯,住宅户内先安装简易灯具。

3、灯具

灯具安装高度低于2.4m时,应加保护线。卫生间灯具为防潮型,并采用瓷灯口。

4、插座

插座回路要求带漏电保护功能。

低压配电干线系统图

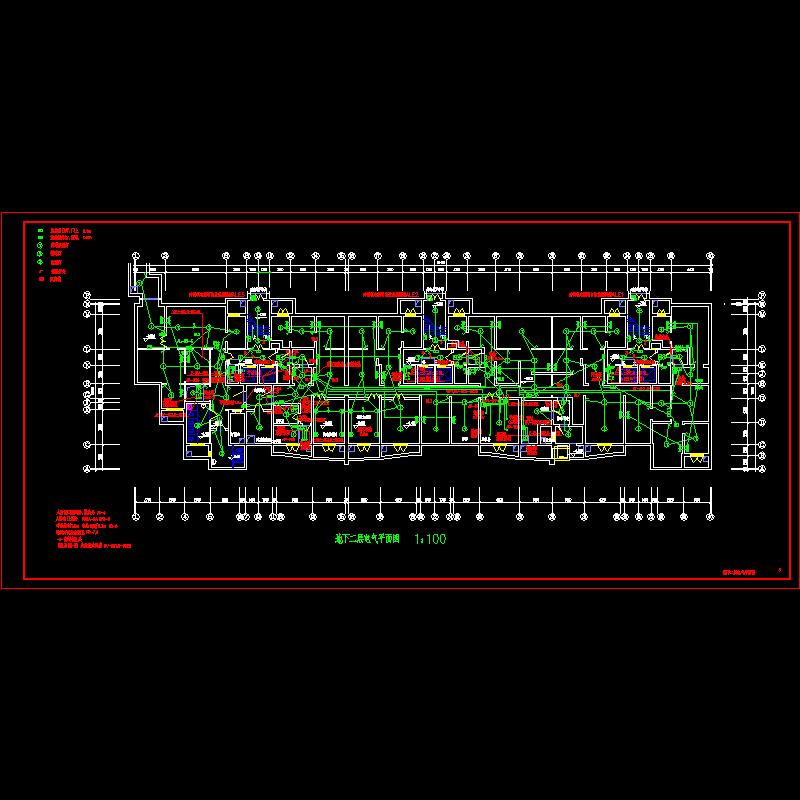

电气平面图

动力照明配电箱系统图

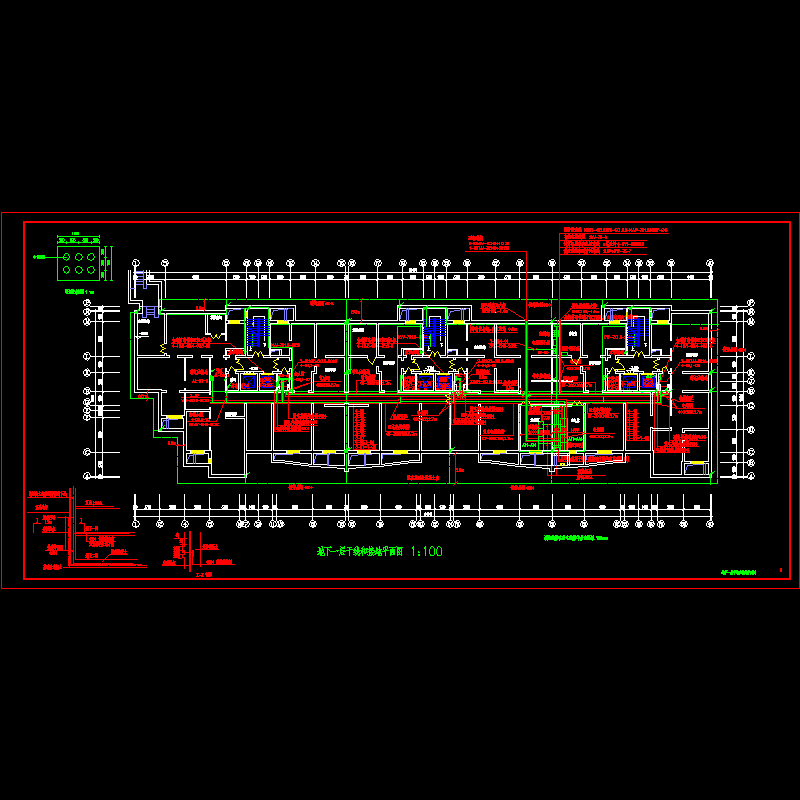

干线和接线平面图

配电柜一次系统图

弱电平面图

屋顶防雷平面图

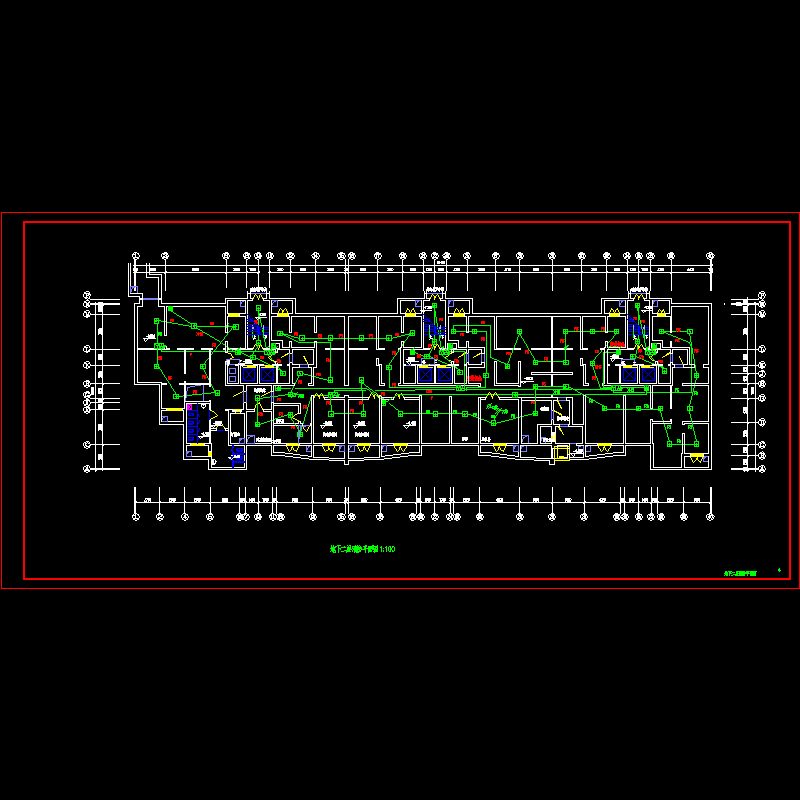

照明平面图

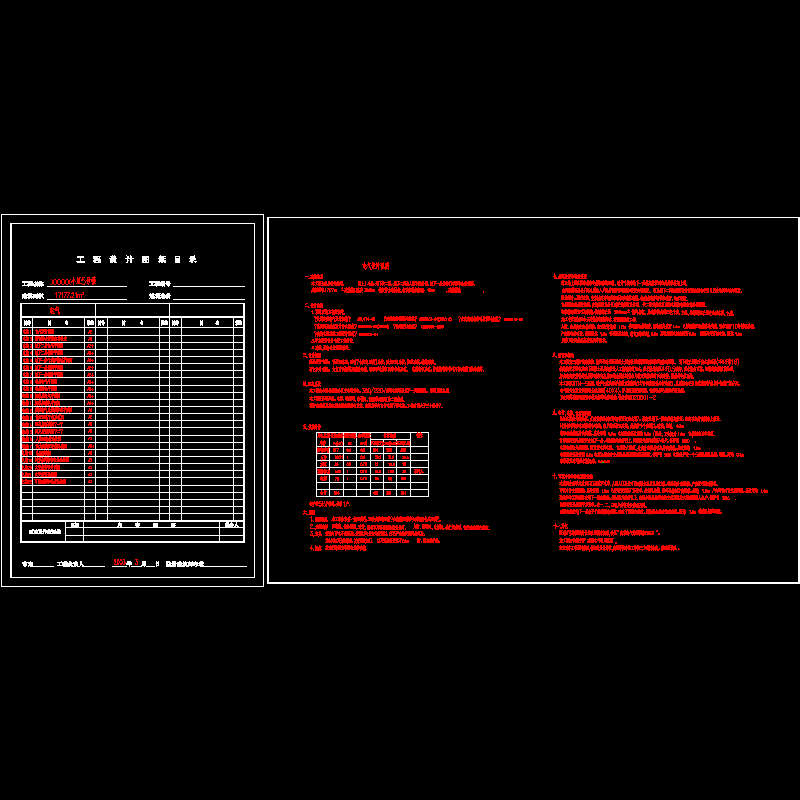

-电目录.dwg
-电目录.dwg
-电施1.dwg
-电施1.dwg
-电施2.dwg
-电施2.dwg
-电施3.dwg
-电施3.dwg
-电施4.dwg
-电施4.dwg
-电施5.dwg
-电施5.dwg
-电施6.dwg
-电施6.dwg
-电施7.dwg
-电施7.dwg
-电施8.dwg
-电施8.dwg
-电施9.dwg
-电施9.dwg
-电施10.dwg
-电施10.dwg
-电施11.dwg
-电施11.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-25 20:46:48上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edee0cs0d1ccf000c1f.rar

1.41 MB

下载  售价: 100 积分    赚积分
