一 土建概述

12#楼为高层商住楼，共 2个单元，为二十五层，其中一层为架空层,二层及以上为住宅。主体结构为钢筋混凝 土剪力墙结构,楼板为现浇混凝土楼板。该项目属于一类普通高层住宅建筑。

二 设计依据

1,建设单位提供的设计任务书及设计要求；

2,有关专业提供的设计资料。

3,各市政主管部门对初步设计的审批意见；

4,国家有关的设计规范、标准:

(1)<<民用建筑 >>(JGJ/T 16-92);

(2)<<建筑物防雷设计规范>>(GB50057-94),2000年版;

(3)<<高层民用 规范>>GB50045-95),2001年版;

(4)<<住宅设计规范>>(GB50096-1999) 2003年版;

(5)<<住宅设计标准>>(DGJ08-20-2001,J10090-2001);

(6)<< 规范>>(GB50054-95);其它有关国家及地方的现行规程、规范及标准。

三 设计范围

1．该项目设计包括红线内的以下电气系统:

1）220/380V配电系统；2）建筑物防雷、接地系统及安全措施；

2. 该项目电源分界点为地下层配电室电源进线柜内的进线开关。电源进建筑物的位置及过墙套管由该资料提供。

四 220/380V配电系统

1．本建筑为一类高层住宅建筑。

2．负荷分类： 二级负荷：加压风机、消防电梯、地下室照明及公共照明等。 三级负荷：其它电力负荷及住宅照明。3．供电电源： 该项目从地下室就近变电所引来两路220/380V电源，分别供给本楼的动力负荷及照明负荷用电；照明负荷电源同时作为动力负荷的备用电源使用，能承担该项目的全部负荷。进线电缆从建筑物地下二层引入，直接进入地下一层配电室的动力柜及照明柜。

4．计费： 住户一户一表。对动力负荷用电在总进线柜内集中设表计量。

5．住宅用电指标： 根据住宅设计规范及建设单位要求，该项目住宅用电标准为每户 6kW。

6．供电方式： 该项目采用放射式与树干式相结合的供电方式；动力负荷采用放射式供电，住宅用电采用树干式供电。对加压风机、消防电梯及公共照明等二级负荷采用双电源末端互投。

7．照明配电：照明、插座均由不同的支路供电；除空调插座外，进线总开关处设漏电断路器保护。公共部位设置应急照明和灯光疏散指示标志。凡高度在 2.4m以下的灯均需带接地线。

五 设备安装

1．电源总进线柜采用高层住宅专用、固定式动力及照明配电柜，落地安装，进出线方式为上进上出。

2．住户配电箱底边距地 1.8m嵌墙暗装，其余配电箱及控制箱均底边距地 1.2m挂墙明装。

地下汽车库公用变电所

架空层电气平面图

配电箱

三层电气平面图

照明

第 1 张图

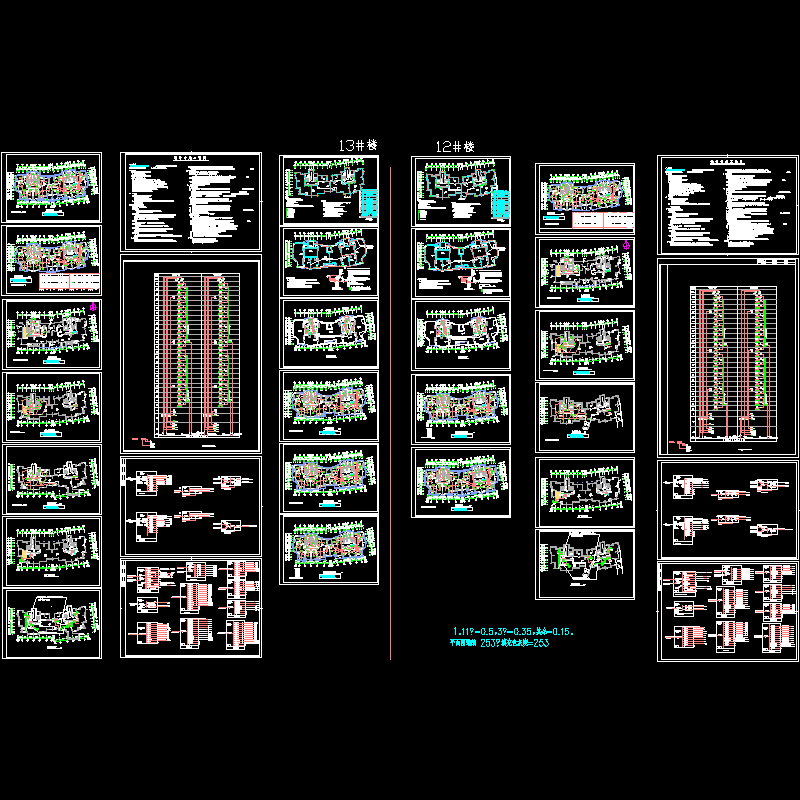

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
