[CAD图]别墅电气设计方案(dwg)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

说明：

一、照明

1、照明及插座分别由不同的支路供电，均穿PVC电线管暗敷

2、该项目的插座回路均采用漏电开关保护，除地面安装的插座以外，其他插座均底边距地0.3m暗装

3、照明灯具安装请按照装饰施工图进行定位

4、凡是有吊顶处，由楼板预埋盒至吊顶照明器具等设备均采用金属软管

5、除施工图中所注明的施工安装做法外，其他均请参照《建筑电气通用图集92DQ》及相关电气施工规程规范进行施工二、弱电

1、按每个房间接一部分机电话及一个计算机终端设备进行配置，即均采用双孔超五类RJ45标准插座

2、由配线架（或集合点插件）至信息插座水平配线子系统均选用超五类电缆，每孔信息插座配超五类线为4对对绞线，信息插座除地面安装外，其他均底边距地0.3m暗装

3、该项目信息网络系统分支导线的配用管径为1~3根用SC20,4~6根SC25，均穿PVC管暗敷

三、其它

插座平面图中所标线路仅是普通电气插座连接，弱电布管布线请按照说明进行，其中各信息点位水平布线集中到弱电设备箱集合点插件（集线器）处。

给水示意图

配电系统

一层空调及插座

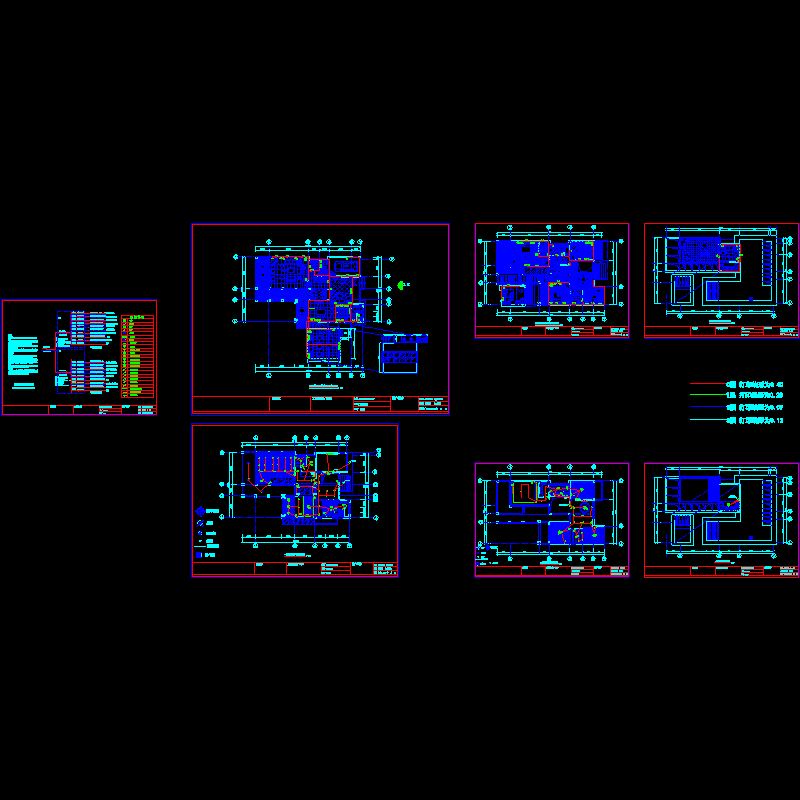

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
