公司宿舍楼电气CAD施工大样图(dwg)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 节点大样：
• 防雷等级：第三类
• 设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 防雷大样图
• 屋面层电气平面图
• 二层电气平面图
• 配 电 系 统 图三
• 三--七层电气平面图
• 首层电气平面图
• 天面
• 基础防雷接地平面图
• 配 电 系 统 图二
• 配 电 系 统 图一

附件详情

本图是某公司宿舍楼电气施工图，包括一层到七层的电气平面图和防雷接地图及系统图，共10张图。

2

3

4

第 1 张图

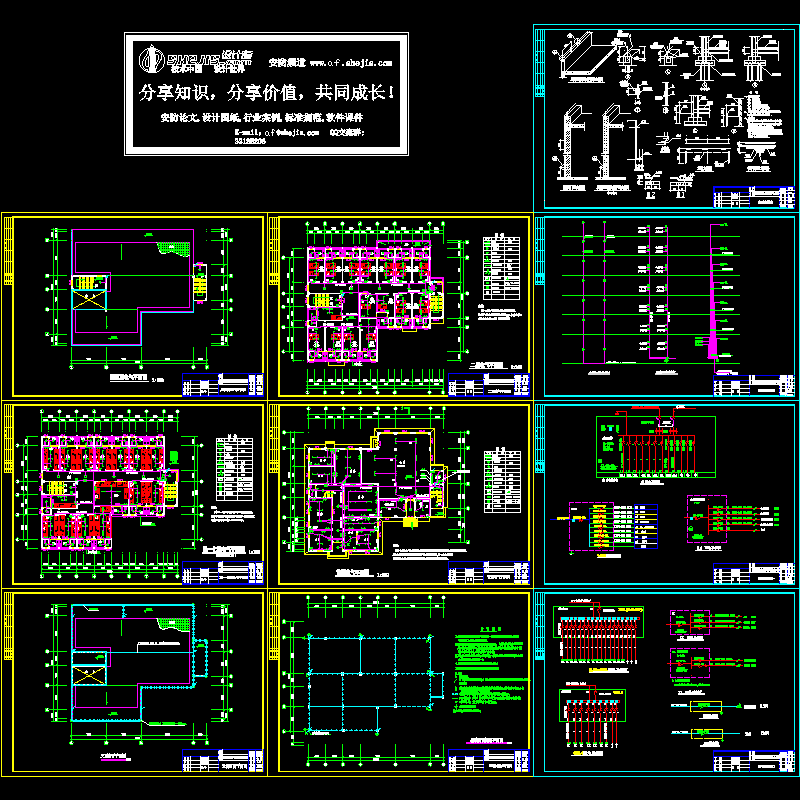

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-25 21:47:52上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
