[CAD图]住宅楼5层单元强弱电设计(楼宇对讲系统)(dwg)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：5层
• 参考图纸：14张
• 设计年代：近代
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统

附件详情

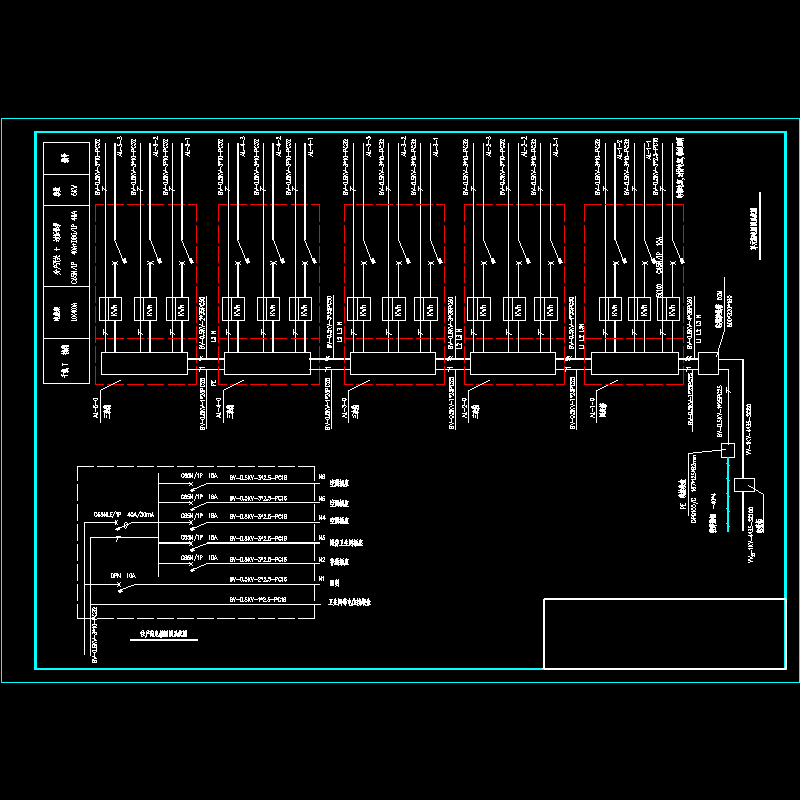

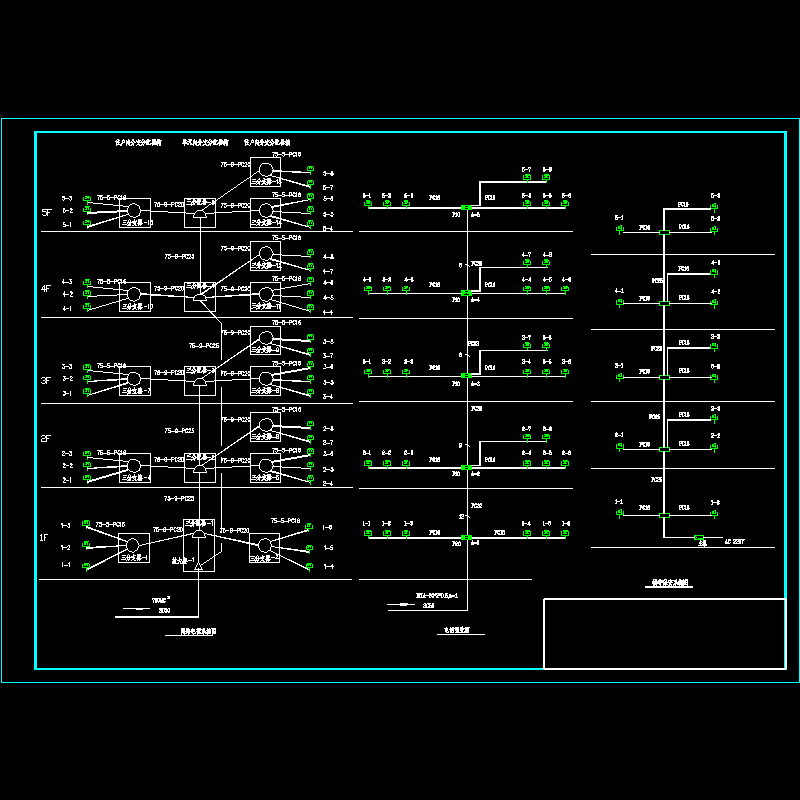

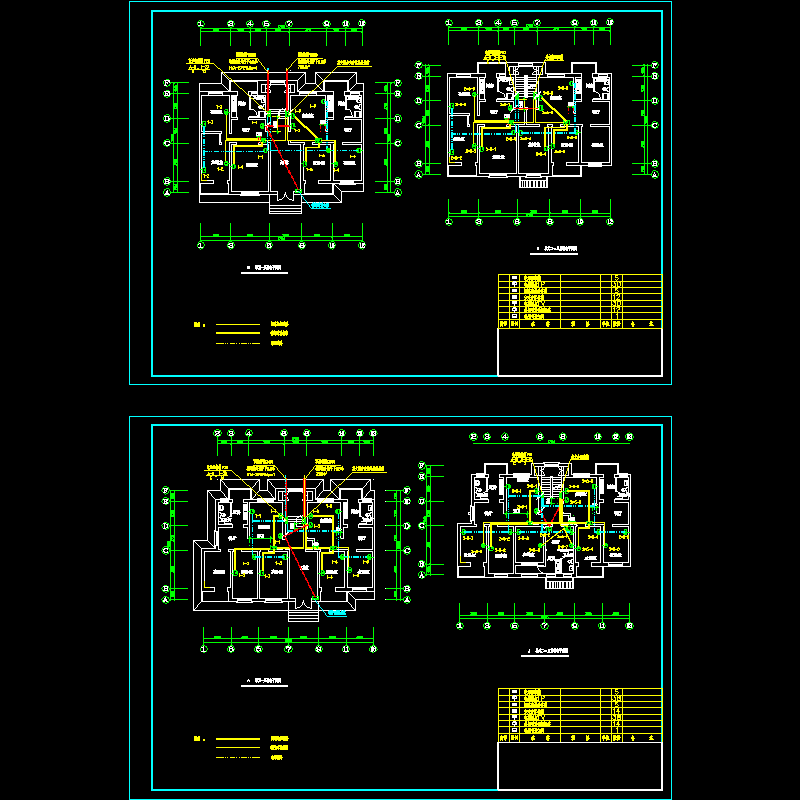

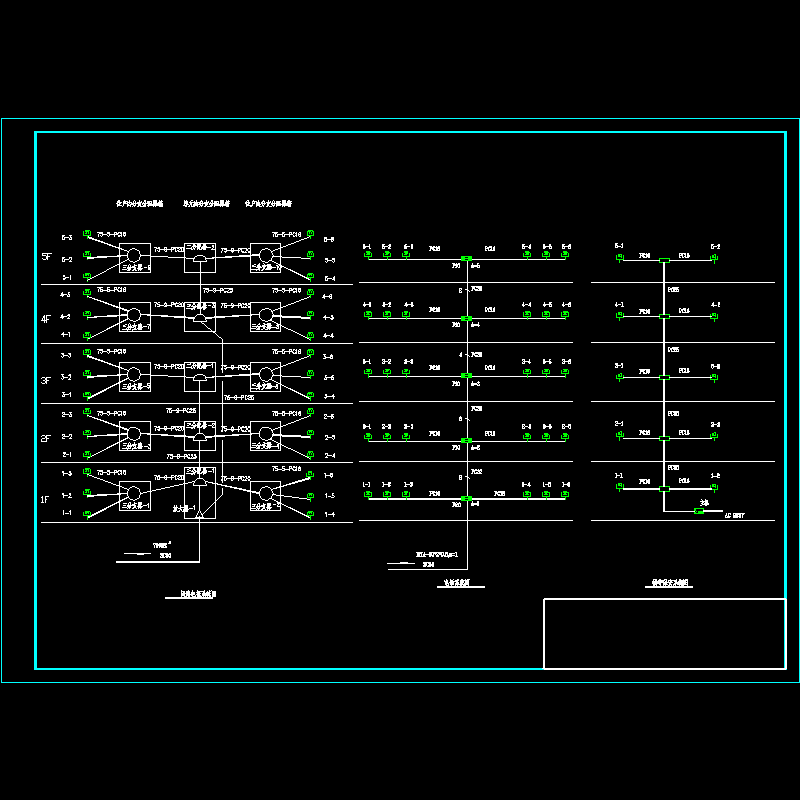

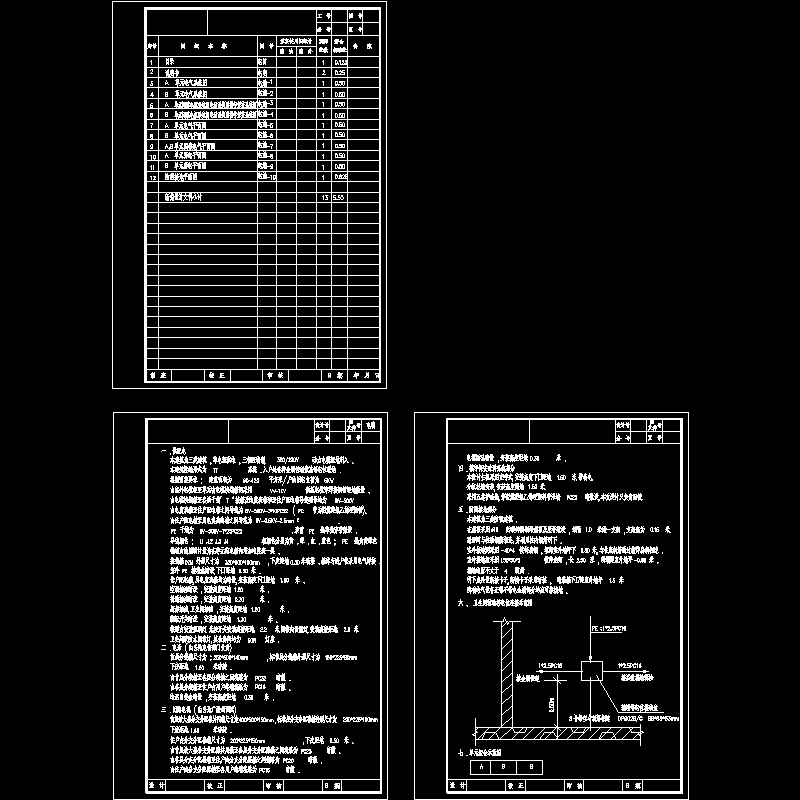

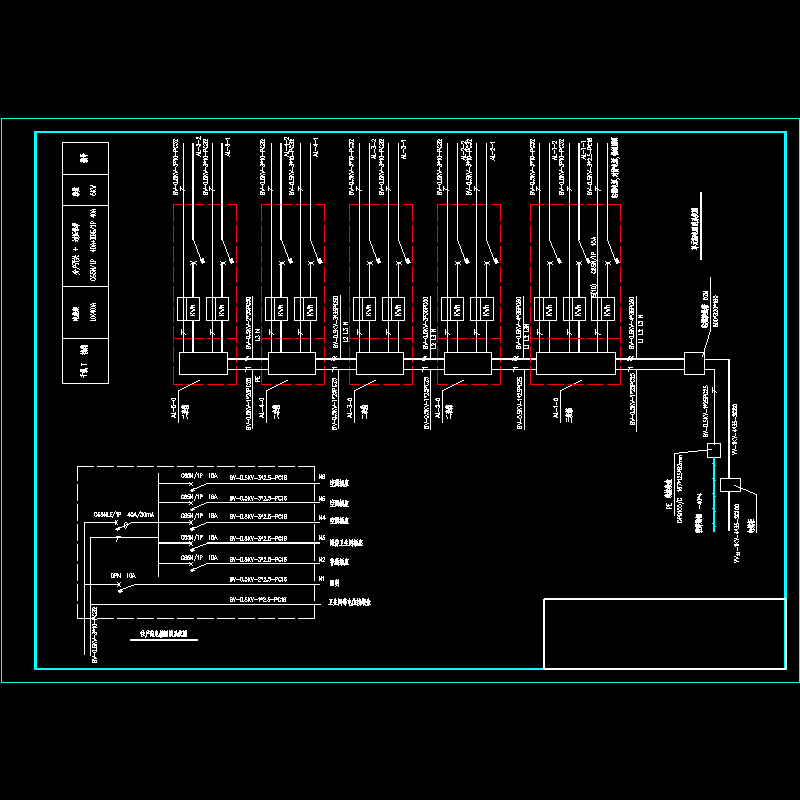

该资料主要是住宅楼一个单元典型户型的设计，设计包括：照明插座、电话电视系统、楼宇对讲系统以及说明。
