16层商住楼全套电气CAD图纸(dwg)

[复制链接]

0

主题

0

帖子

1419

积分

超级版主

Rank: 8Rank: 8

积分
1419
发表于 2020-8-25 21:51:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 地上层数:16层
  • 地下层数:1层
  • 参考图纸:20张
  • 设计年代:近代
  • 负荷等级:二级
  • 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

首层,二层为商业用房,地下室为商业储藏间;三层以上为住宅,屋顶为电梯机房及水箱间。全套电气平面及系统图

2

3

电-平面1.dwg
电-平面1.dwg
电-平面2.dwg
电-平面2.dwg
供电系统图.dwg
供电系统图.dwg
说明及目录.dwg
说明及目录.dwg

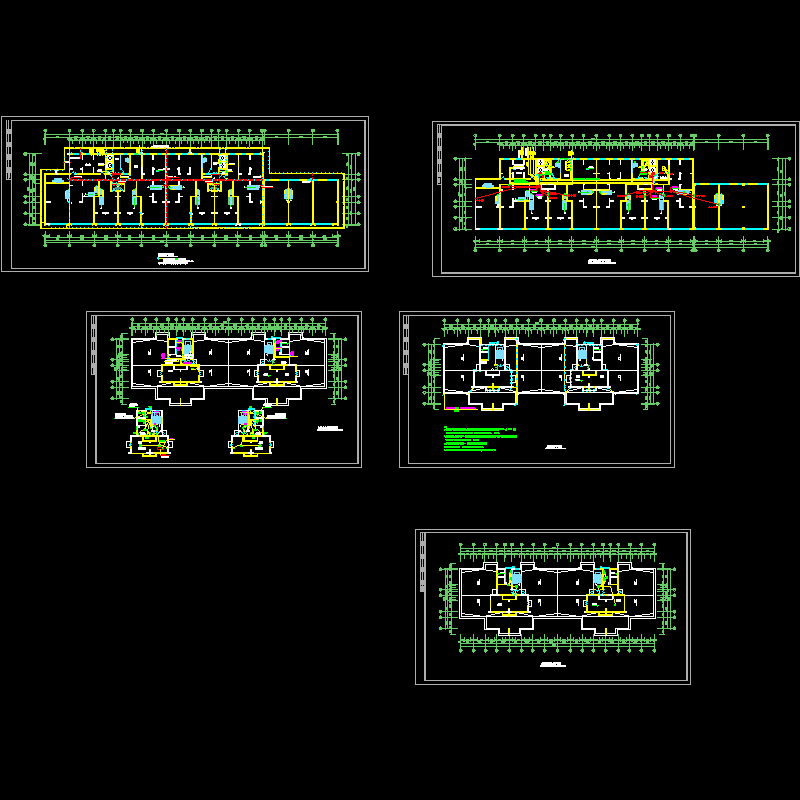

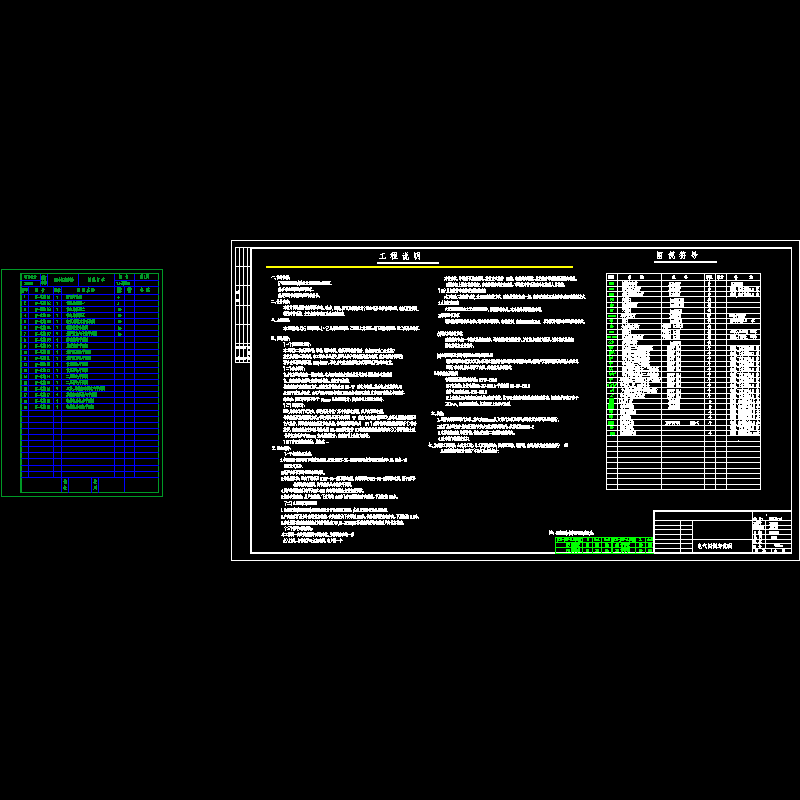

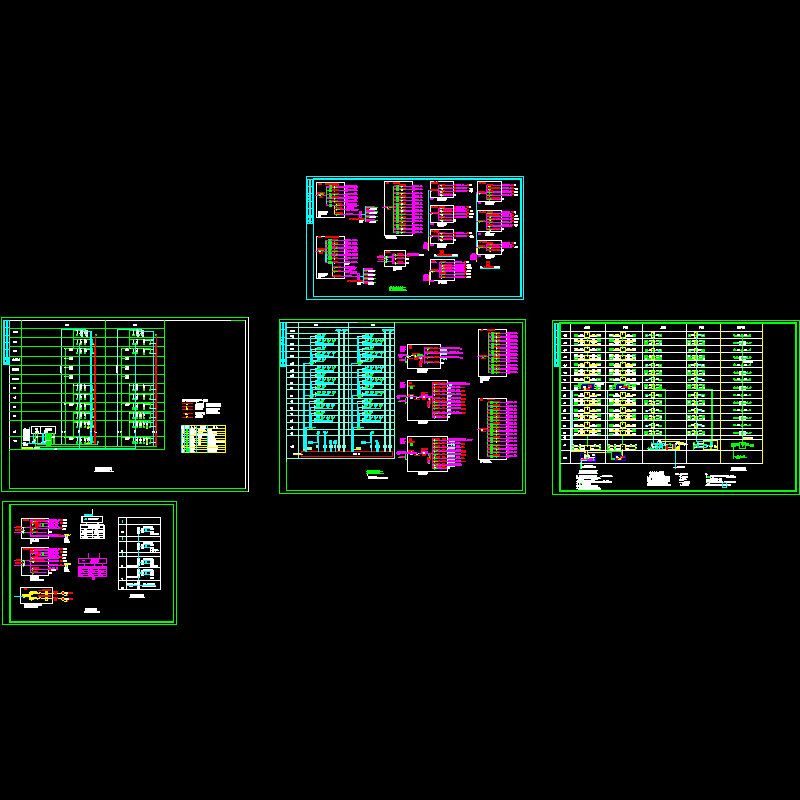

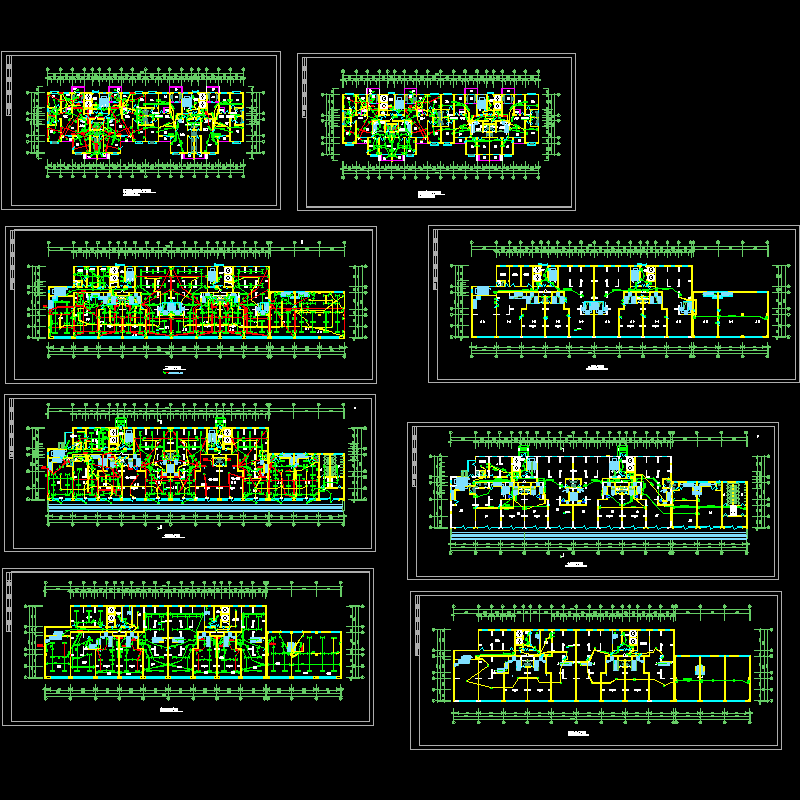

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-25 21:51:55上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。
