宣化中医院门诊楼空调水CAD施工图纸(供热计量技术规程)(dwg)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 建筑高度：多层建筑
• 建筑面积：22983.17平方米
• 地上层数：四层
• 地下层数：二层
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计年代：近代
• 设计内容：空调
• 冷热源：水地源热泵
• 空调系统：空气-水系统
• 水系统：双管制
• 节点大样：风机盘管
• 项目地址：河北

一、项目概要

1.该项目为：张家口市宣化区中医院建设项目-门诊楼

2.建筑面积指标：地上/地下层数4F/-2F；占地面积（平方米）：3686.04；地下面积（平方米）：8722.35；地上面积（平方米）：14260.82；建筑面积（平方米）：22983.17 ；建筑高度（m）9.65。

3.项目设计规模：大型，地上耐火等级为一级,地下耐火等级为一级，建筑物耐久年限50年。

4.结构类型：框架结构。

二、设计依据

1.《民用建筑供暖通风与空气调节设计规范》GB50736-2012

2.《建筑设计防火规范》GB50016-2014

3.《汽车库、修车库、停车场设计防火规范》GB50067-2014

4.《建筑机电工程抗震设计规范》 GB50981-2014

5.《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

6.《通风与空调工程施工质量验收规范》GB50243-2016

7.《民用建筑设计通则》GB 50352-2005

8.《综合医院建筑设计规范》GB51039-2014

9.《绿色建筑评价标准》GB/T 50378-2014

10.《绿色建筑评价标准》DB13(J)T113-2015

11.《辐射供暖供冷技术规程》JGJ142-2012

12.《供热计量技术规程》JGJ173-2009备案号J860

13.河北省《供热计量技术规程》DB13(J)128－2011

14.《河北省工程实体质量常见问题防治措施指南》（2016版）

15.建筑资料图及甲方提供的要求和条件

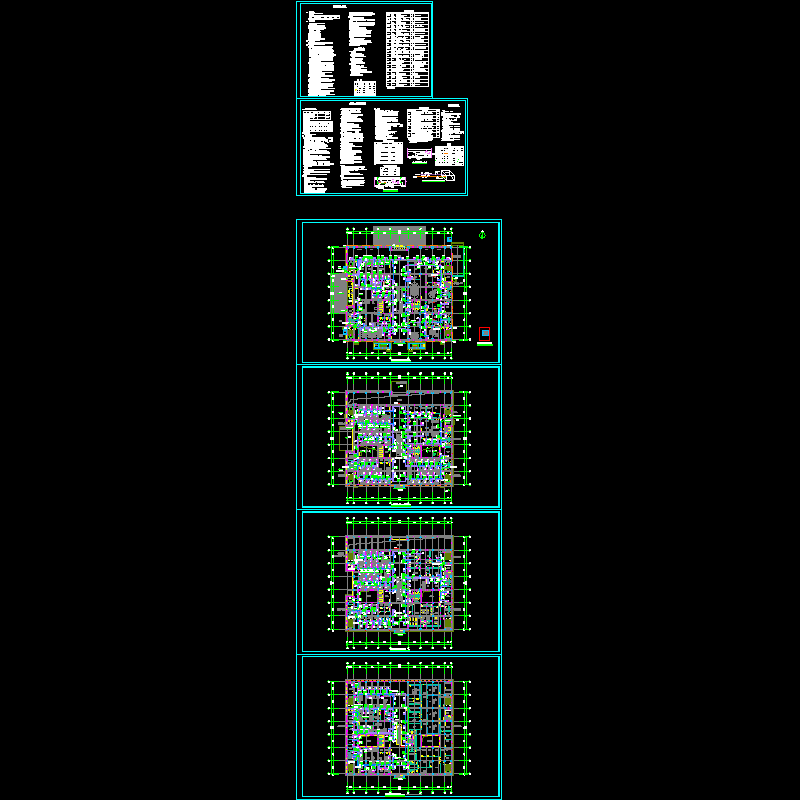

图纸展示：

空调及采暖设计说明

首层空调水平面图

二层空调水平面图

三层空调水平面图

四层空调水平面图

平时通风设计说明

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
