机场南航港务区直燃机房项目设计CAD施工图纸(冬季空调供热)(dwg)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 设计内容：机房
• 项目地址：河南

该项目为机场南航港务区---直燃机房项目，空调及采暖对象主要为办公区、住宿区、食品区等非节能建筑，建筑最高按24m计，空调面积:25000平方米，散热器采暖面积:15000平方米；空调及采暖的同时为宿舍提供全天生活热水。

空调冷、热源:

根据建设方所提供的相关空调及采暖负荷资料，并结合建设方所需空调机组的冷、热容量及所需的生活热水容量，在空调机房内设置 两台BZ250型直燃机组 ，作为空调、采暖及生活热水冷、热源；夏季同时运行提供空调所需冷量，同时提供生活热水；冬季一台机组提供空调用热量，另一台机组提供散热器采暖用热量，并同时提供生活热水；直燃机组提供空调供冷量：5815KW，空调供热量：2245KW，散热器采暖供热量：2245KW，生活热水供热量：2000KW；夏季供冷时冷冻水进/出水温度：12℃/7℃，冷却水进/出水温度：30℃/37℃；冬季空调供热进/出水温度：55℃/65℃，冬季散热器采暖供热进/出水温度：70℃/95℃；全年提供生活热水进/出水温度：60℃/80℃。

空调及散热器采暖系统软化水箱、补水泵及定压装置均设置于空调机房内，二次热水循环泵组及生活水箱设于宿舍楼屋面。

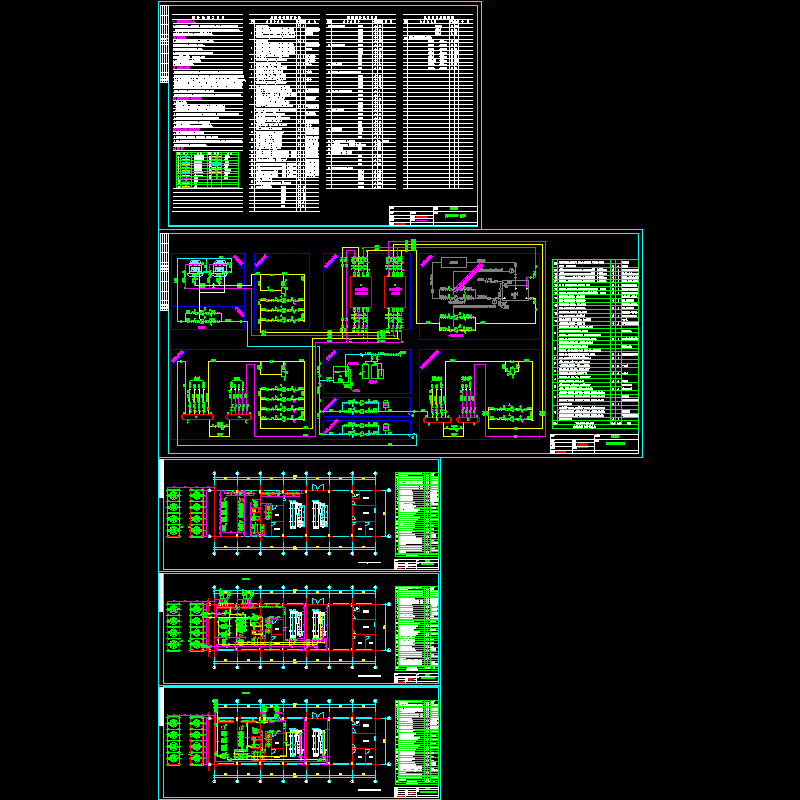

直燃机房采暖及生活热水管道布置平面图

直燃机房空调水管道布置平面图

直燃机空调系统原理图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
